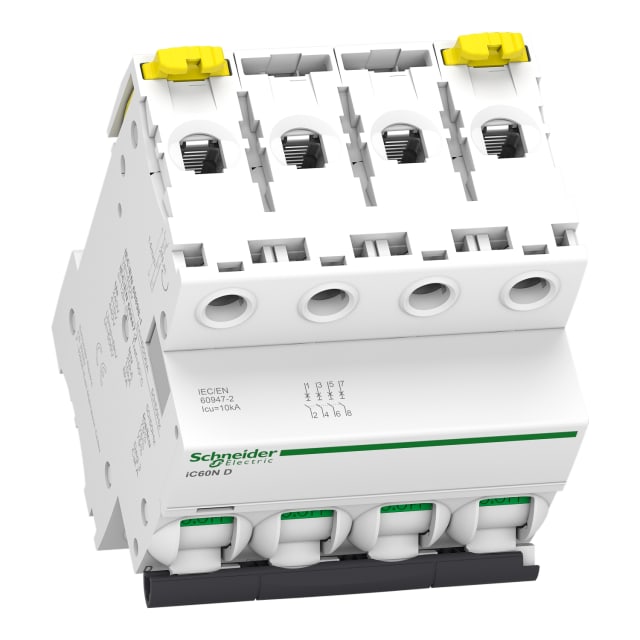

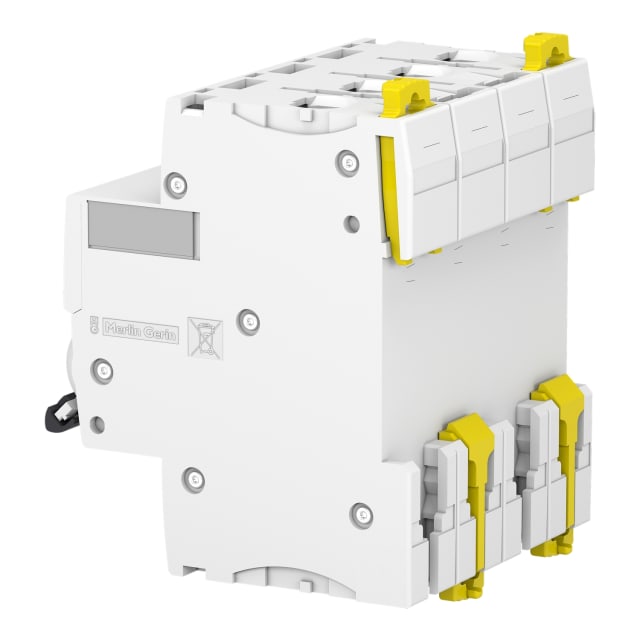

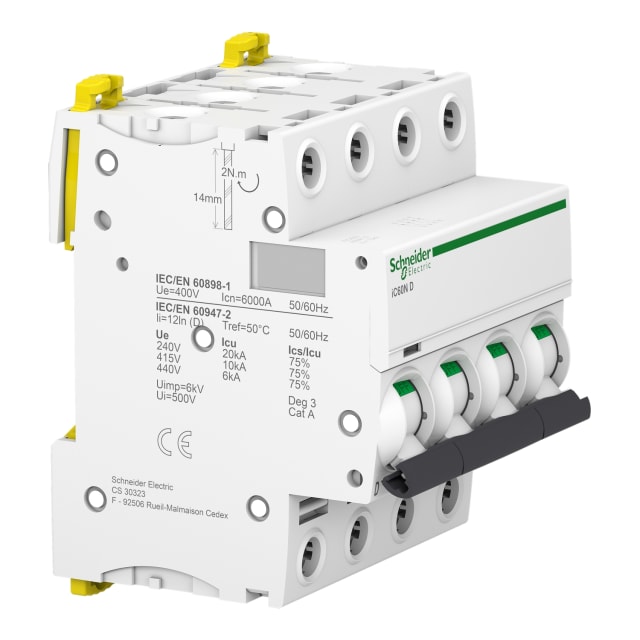

Disjoncteur 4 pôles 10A courbe D iC60N A9F75410
Disjoncteur modulaire 4 pôles 10 A courbe D Acti9 iC60N, pour la protection des circuits en 400 V AC/DC, avec pouvoir de coupure 6 kA et montage sur rail DIN 4 modules.
115.70€ HTVA
1 en stock
1 en stock
| Quantité | Prix HTVA | Remise |
|---|---|---|
| 0-2 | 115.70€ | 0% |
| 3-5 | 113.39€ | 2% |
| 6-10 | 112.23€ | 3% |
| 11+ | 111.07€ | 4% |
| Référence | Produit | Nombre de pôles (total) | Courant nominal | Courbe de déclenchement | Disponibilité | Prix HTVA |
|---|---|---|---|---|---|---|
| 4107720 |
Réf. 4107720
Disjoncteur 4 pôles 10A courbe D iC60N A9F75410
Modèle sélectionné
|
4 | 10 A | d | En stock | 115.70€ HTVA par 1 pièce En stock |
| 4106896 |
Réf. 4106896
Disjoncteur miniature 1P 1A courbe C 6 kA A9F74101
|
1 | 1 A | C | En stock | 26.70€ HTVA par 1 pièce En stock |
| 4107578 |
Réf. 4107578
Disjoncteur miniature 1P 2A courbe C A9F74102
|
1 | 2 A | C | En stock | 26.70€ HTVA par 1 pièce En stock |
| 4107579 |
Réf. 4107579
Disjoncteur miniature 1P 4A courbe C iC60N A9F74104
|
1 | 4 A | C | En stock | 27.77€ HTVA par 1 pièce En stock |
| 4107581 |
Réf. 4107581
Disjoncteur miniature 2P 1A courbe C A9F74201
|
2 | 1 A | C | En stock | 55.39€ HTVA par 1 pièce En stock |
| 4107582 |
Réf. 4107582
Disjoncteur modulaire 2P 2A courbe C iC60N A9F74202
|
2 | 2 A | C | En stock | 53.84€ HTVA par 1 pièce En stock |
| 4107583 |
Réf. 4107583
Disjoncteur 2 pôles 3A courbe C iC60N A9F74203
|
2 | 3 A | C | Sur commande | 53.89€ HTVA par 1 pièce Sur commande |
| 4107584 |
Réf. 4107584
Disjoncteur miniature 2P 4A courbe C A9F74204
|
2 | 4 A | C | En stock | 54.61€ HTVA par 1 pièce En stock |
| 4107586 |
Réf. 4107586
Disjoncteur miniature 2P 0,5A courbe C A9F74270
|
2 | 0,5 A | C | En stock | 55.99€ HTVA par 1 pièce En stock |
| 4107588 |
Réf. 4107588
Disjoncteur tripolaire 2A courbe C iC60N A9F74302
|
3 | 2 A | C | En stock | 87.05€ HTVA par 1 pièce En stock |
| 4107589 |
Réf. 4107589
Disjoncteur modulaire triphasé 4A courbe C A9F74304
|
3 | 4 A | C | En stock | 87.05€ HTVA par 1 pièce En stock |
| 4107592 |
Réf. 4107592
Disjoncteur miniature 4 pôles 2A courbe C A9F74402
|
4 | 2 A | C | En stock | 108.48€ HTVA par 1 pièce En stock |
| 4107593 |
Réf. 4107593
Disjoncteur tétrapolaire 4A courbe C iC60N A9F74404
|
4 | 4 A | C | En stock | 98.75€ HTVA par 1 pièce En stock |
| 4107686 |
Réf. 4107686
Disjoncteur miniature 1P 32A courbe D iC60N A9F75132
|
1 | 32 A | d | Sur commande | 28.74€ HTVA par 1 pièce Sur commande |
| 4107692 |
Réf. 4107692
Disjoncteur miniature 2P 2A courbe D iC60N A9F75202
|
2 | 2 A | d | En stock | 71.69€ HTVA par 1 pièce En stock |
| 4107694 |
Réf. 4107694
Disjoncteur miniature 2P 4A courbe D iC60N A9F75204
|
2 | 4 A | d | En stock | 75.26€ HTVA par 1 pièce En stock |
| 4107695 |
Réf. 4107695
Disjoncteur miniature 2P 6A courbe D A9F75206
|
2 | 6 A | d | En stock | 57.72€ HTVA par 1 pièce En stock |
| 4107696 |
Réf. 4107696
Disjoncteur modulaire 2P 10A courbe D iC60N A9F75210
|
2 | 10 A | d | En stock | 57.14€ HTVA par 1 pièce En stock |
| 4107697 |
Réf. 4107697
Disjoncteur miniature 2P 16A courbe D A9F75216
|
2 | 16 A | d | En stock | 57.96€ HTVA par 1 pièce En stock |
| 4107698 |
Réf. 4107698
Disjoncteur modulaire 2P 20A courbe D A9F75220
|
2 | 20 A | d | En stock | 59.42€ HTVA par 1 pièce En stock |
| 4107699 |
Réf. 4107699
Disjoncteur miniature 2P 25A courbe D A9F75225
|
2 | 25 A | d | En stock | 60.58€ HTVA par 1 pièce En stock |
| 4107700 |
Réf. 4107700
Disjoncteur miniature 2P 32A courbe D A9F75232
|
2 | 32 A | d | En stock | 58.79€ HTVA par 1 pièce En stock |
| 4107707 |
Réf. 4107707
Disjoncteur tripolaire 6A courbe D iC60N A9F75306
|
3 | 6 A | d | Rupture de stock | 85.53€ HTVA par 1 pièce Rupture de stock |
| 4107708 |
Réf. 4107708
Disjoncteur triphasé 10A courbe D 3 pôles A9F75310
|
3 | 10 A | d | En stock | 85.53€ HTVA par 1 pièce En stock |
| 4107709 |
Réf. 4107709
Disjoncteur triphasé 16A courbe D 3 pôles A9F75316
|
3 | 16 A | d | En stock | 85.53€ HTVA par 1 pièce En stock |
| 4107710 |
Réf. 4107710
Disjoncteur modulaire triphasé 20A courbe D A9F75320
|
3 | 20 A | d | En stock | 85.53€ HTVA par 1 pièce En stock |
| 4107711 |
Réf. 4107711
Disjoncteur tripolaire 25A courbe D iC60N A9F75325
|
3 | 25 A | d | En stock | 85.53€ HTVA par 1 pièce En stock |
| 4107712 |
Réf. 4107712
Disjoncteur tripolaire 32A courbe D iC60N A9F75332
|
3 | 32 A | d | En stock | 85.53€ HTVA par 1 pièce En stock |
| 4107713 |
Réf. 4107713
Disjoncteur modulaire triphasé 40A courbe D A9F75340
|
3 | 40 A | d | En stock | 107.60€ HTVA par 1 pièce En stock |
| 4107715 |
Réf. 4107715
Disjoncteur modulaire tripolaire 63A courbe D A9F75363
|
3 | 63 A | d | En stock | 177.81€ HTVA par 1 pièce En stock |
| 4107721 |
Réf. 4107721
Disjoncteur tétrapolaire 16A courbe D iC60N A9F75416
|
4 | 16 A | d | En stock | 120.33€ HTVA par 1 pièce En stock |
| 4107722 |
Réf. 4107722
Disjoncteur modulaire 4P 20A courbe D iC60N A9F75420
|
4 | 20 A | d | En stock | 113.07€ HTVA par 1 pièce En stock |
| 4107723 |
Réf. 4107723
Disjoncteur miniature 4 pôles 25A courbe D A9F75425
|
4 | 25 A | d | En stock | 120.33€ HTVA par 1 pièce En stock |
| 4107724 |
Réf. 4107724
Disjoncteur modulaire iC60N 4P 32A courbe D A9F75432
|
4 | 32 A | d | En stock | 113.07€ HTVA par 1 pièce En stock |
| 4107725 |
Réf. 4107725
Disjoncteur tétrapolaire 40A courbe D iC60N A9F75440
|
4 | 40 A | d | En stock | 145.03€ HTVA par 1 pièce En stock |
| 4107726 |
Réf. 4107726
Disjoncteur 4 pôles 50A courbe D iC60N A9F75450
|
4 | 50 A | d | En stock | 212.35€ HTVA par 1 pièce En stock |
| 4107727 |
Réf. 4107727
Disjoncteur 4P 63A courbe D iC60N A9F75463
|
4 | 63 A | d | En stock | 237.33€ HTVA par 1 pièce En stock |
| 4135513 |
Réf. 4135513
Disjoncteur modulaire iC60N 1P 4A courbe B A9F73104
|
1 | 4 A | B | Sur commande | 33.12€ HTVA par 1 pièce Sur commande |
| 4135517 |
Réf. 4135517
Disjoncteur modulaire 2P 2A courbe B iC60N A9F73202
|
2 | 2 A | B | En stock | 69.85€ HTVA par 1 pièce En stock |
| 4135519 |
Réf. 4135519
Disjoncteur miniature 2P 4A courbe B iC60N A9F73204
|
— | — | — | En stock | 69.85€ HTVA par 1 pièce En stock |
| 4512754 |
Réf. 4512754
Disjoncteur modulaire 1P 3A courbe C iC60N A9F74103
|
1 | 3 A | C | En stock | 26.70€ HTVA par 1 pièce En stock |
Disjoncteur modulaire 4 pôles 10A pour protection complète des circuits triphasés
Le disjoncteur 4 pôles 10A courbe D Acti9 iC60N est conçu pour assurer la protection des circuits contre les surcharges et les courts-circuits sur des installations nécessitant la coupure simultanée de quatre pôles protégés. Cette configuration 4P convient particulièrement aux tableaux électriques alimentant des circuits triphasés avec neutre distribué, lorsque la protection de l’ensemble des conducteurs actifs est recherchée. Son calibre 10 A permet de sécuriser des départs de faible intensité avec une lecture claire de la protection en tête de ligne.
Courbe D adaptée aux circuits avec forts appels de courant au démarrage
Grâce à sa courbe de déclenchement D, ce disjoncteur est destiné aux usages où les pointes de courant à l’enclenchement sont plus élevées que sur des circuits standards. Il se prête ainsi aux équipements pouvant générer un appel important au démarrage, tout en maintenant une protection efficace contre les défauts. Ce positionnement en fait un choix pertinent pour certaines applications techniques en environnement tertiaire ou industriel, lorsqu’un déclenchement trop sensible doit être évité.
Pouvoir de coupure dimensionné pour une protection modulaire performante
Ce modèle affiche un pouvoir de coupure de 6 kA selon EN 60898 à 230 V et à 400 V, ainsi qu’un Icu pouvant atteindre 20 kA à 230 V et 10 kA à 400 V selon IEC 60947-2. Ces valeurs permettent de l’intégrer dans des tableaux où la tenue au court-circuit doit rester cohérente avec les exigences d’une distribution modulaire basse tension. Sa classe de limitation énergétique 3 participe en outre à réduire l’énergie laissée passer en cas de défaut, ce qui contribue à mieux préserver les équipements situés en aval.
Format 4 modules pour intégration simple dans le tableau électrique
Avec une largeur de 4 unités de division, ce disjoncteur quadripolaire s’intègre facilement sur rail DIN dans les coffrets et tableaux de répartition. Son encombrement reste compatible avec les architectures modulaires recherchant une protection multipolaire sans surcharger l’espace disponible. Cette compacité facilite la composition d’un tableau propre, lisible et cohérent, notamment lorsqu’il faut multiplier les départs protégés dans un volume maîtrisé.
Raccordement pratique et compatibilité avec différents conducteurs
Le raccordement accepte des conducteurs monofilares de 1 à 25 mm² et des conducteurs multifilaires de 1 à 16 mm², ce qui laisse une bonne souplesse d’intégration selon la nature du câblage utilisé dans l’armoire ou le coffret. Cette plage de sections permet d’adapter le montage aussi bien à des circuits de commande qu’à des départs de puissance modérés, avec une mise en œuvre cohérente dans les environnements de distribution électrique usuels.
Caractéristiques électriques adaptées aux installations AC/DC exigeantes
Ce disjoncteur Acti9 iC60N fonctionne en AC/DC avec une tension assignée de 400 V, une tension d’isolement Ui de 500 V et une tenue aux chocs Uimp de 6 kV. Il est prévu pour une fréquence de 50 à 60 Hz et s’inscrit dans une catégorie de surtension IV avec un degré de pollution 3. Ces caractéristiques en font un appareil bien adapté aux tableaux exposés à des contraintes d’exploitation soutenues, avec une base technique cohérente pour les installations où la continuité d’exploitation et la sélectivité des protections doivent être soigneusement pensées.
Conçu pour les environnements de tableau avec accessoires complémentaires
Le produit accepte des dispositifs supplémentaires, ce qui permet d’envisager l’ajout d’accessoires de signalisation ou de commande selon l’architecture du tableau. Son indice de protection IP20 convient à une installation à l’intérieur d’un coffret ou d’une enveloppe adaptée. Il peut fonctionner dans une large plage de température, de -35 à 70 °C, ce qui facilite son usage dans des environnements techniques variés, y compris lorsque les conditions d’ambiance sont plus contraignantes que dans un simple local tempéré.
Un choix précis pour les tableaux de protection et distribution électrique
Ce disjoncteur quadripolaire 10A courbe D de la gamme Acti9 iC60N répond aux besoins des installateurs recherchant une protection modulaire ciblée pour circuits triphasés spécifiques. Son calibre, sa courbe de déclenchement, ses quatre pôles protégés et son niveau de coupure en font une solution pertinente pour compléter un tableau de protections avec une référence techniquement bien définie. Pour un projet de distribution électrique où chaque départ doit être dimensionné avec précision, ce modèle apporte une réponse claire, lisible et directement exploitable.
Documentation PDF
Caractéristiques techniques
| Pouvoir de coupure assigné Icn selon EN 60898 à 230V | 6 kA |
|---|---|
| Nombre de pôles (total) | 4 |
| Courant nominal | 10 A |
| Courbe de déclenchement | d |
| Conducteur neutre à connection | non |
| Nombre de pôles protégés | 4 |
| Largeur en unités de division | 4 |
| Pouvoir de coupure assigné icn selon EN 60898 à 400 v | 6 kA |
| Tension de dimensionnement | 400 V |
| Profondeur totale | 44.5 mm |
| Type de tension | AC/DC |
| Tension d'isolement de mesure Ui | 500 V |
| Pouvoir de coupure assigné Icu selon IEC 60947-2 à 400V | 10 kA |
| Pouvoir de coupure assigné Icu selon IEC 60947-2 à 230V | 20 kA |
| Tension nominale de tenue aux chocs Uimp | 6 kV |
| Fréquence | 50...60 Hz |
| Dispositifs supplémentaires possibles | oui |
| Montage sous crépi | non |
| Classe de limitation énergétique | 3 |
| Catégorie de surtension | 4 |
| Section du conducteur multifilaire pouvant être raccordée | 1...16 mm² |
| Classe de protection (IP) | IP20 |
| Degré de pollution | 3 |
| Section du conducteur monofilaire raccordable | 1...25 mm² |
| Température ambiante durant le fonctionnement | -35...70 °C |
| Antidéflagrant | non |
| Puissance dissipée | 2.3 W |
| Product Carbon Footprint (CO2) | Déclaration du fournisseur |
| Poids avec emballage | 0,424 kg |
Produits de la même série que le produit consulté
Comment câbler correctement ce disjoncteur 4 pôles dans un tableau modulaire ?
Il se monte sur rail DIN dans un tableau modulaire. Respectez le repérage des bornes, l’ordre des phases et le serrage indiqué par la notice Schneider Electric. Pour un câblage sûr, faites vérifier le raccordement par un électricien qualifié, surtout en présence de plusieurs circuits ou d’une distribution triphasée.
Ce disjoncteur peut-il être utilisé pour protéger un circuit triphasé ?
Oui, sa conception 4 pôles permet de protéger et de couper simultanément quatre conducteurs, ce qui le rend adapté aux applications triphasées avec ou sans conducteur à couper selon le schéma d’installation. Le choix exact du schéma de câblage doit toutefois correspondre au réseau et à l’installation en place.
Peut-on ajouter des accessoires sur ce disjoncteur iC60N ?
Oui, la gamme Acti9 iC60N accepte des dispositifs supplémentaires. Selon l’équipement choisi, il est possible d’ajouter des accessoires de commande, de signalisation ou de protection associés à la gamme. Il faut vérifier la compatibilité exacte de chaque accessoire avec la référence A9F75410 avant achat.
Dans quel type de tableau ce disjoncteur s’intègre-t-il ?
Il est prévu pour les tableaux électriques modulaires sur rail DIN. Avec ses 4 modules de largeur, il s’intègre facilement dans les coffrets et tableaux de distribution standard compatibles avec les appareils modulaires.
Ce disjoncteur convient-il pour une installation intérieure standard ?
Oui, son indice de protection IP20 correspond à une utilisation en tableau fermé, dans un environnement intérieur protégé. Il ne doit pas être installé dans une zone exposée au toucher direct sans protection complémentaire adaptée.
