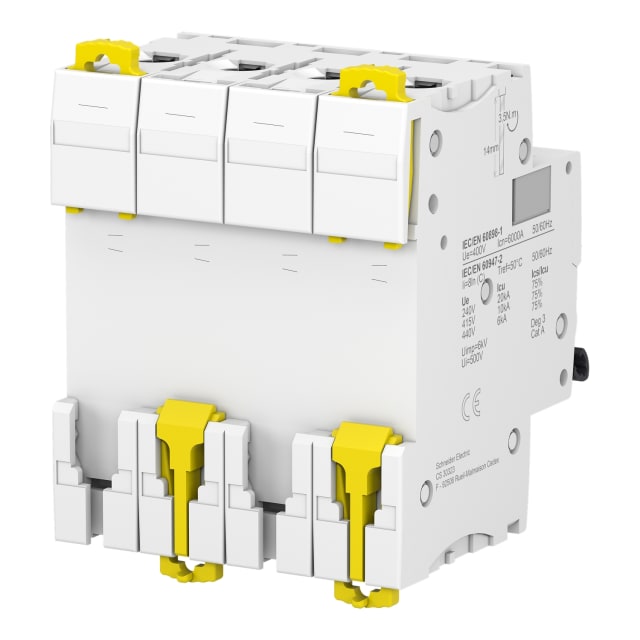

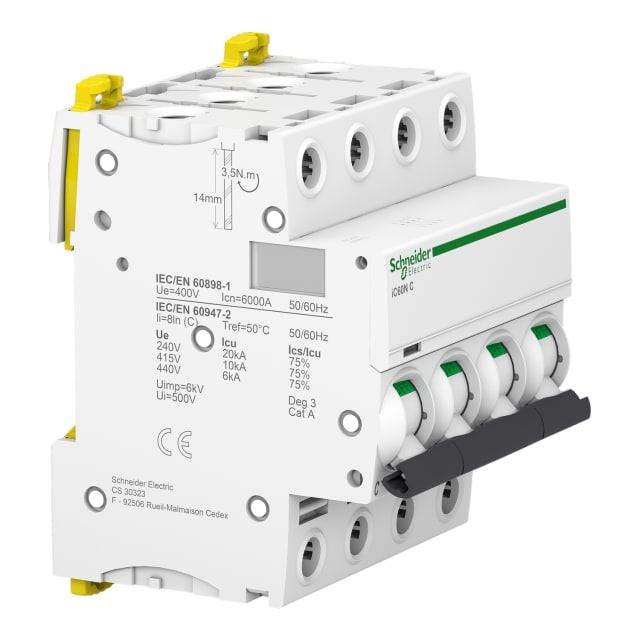

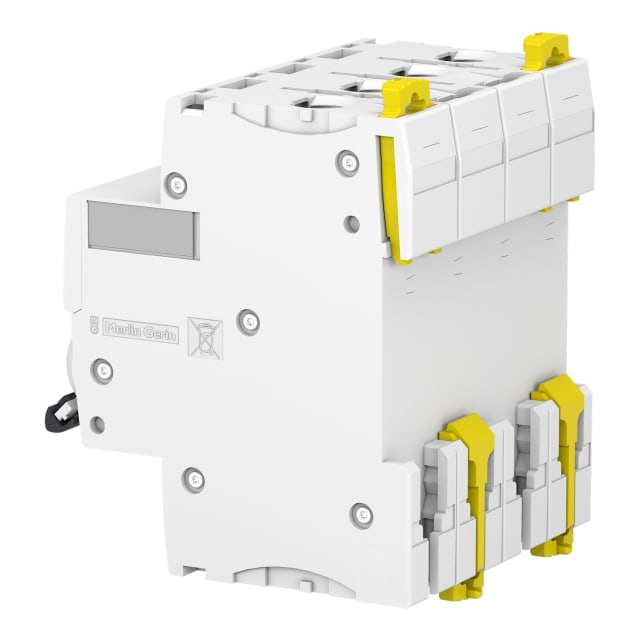

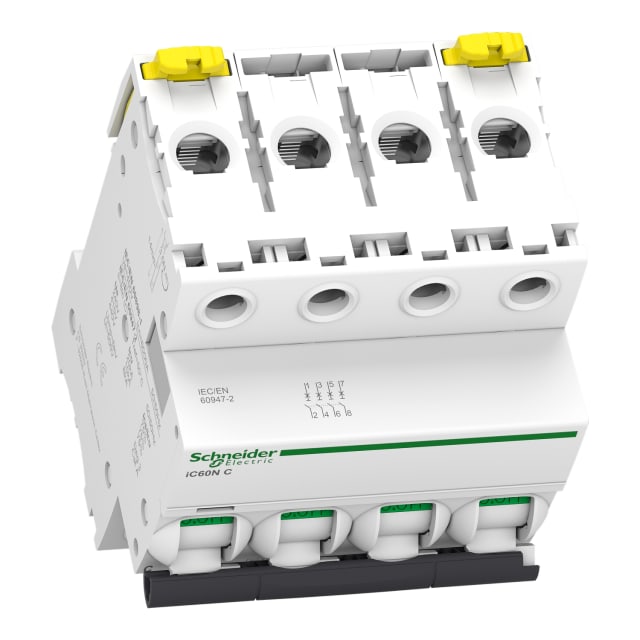

Disjoncteur 4 pôles 50A courbe C iC60N A9F79450

Disjoncteur modulaire 4 pôles 50A pour la protection complète des départs triphasés

Le disjoncteur 4 pôles 50A courbe C Acti9 iC60N est conçu pour protéger efficacement les circuits contre les surcharges et les courts-circuits sur des installations en 400 V. Avec ses 4 pôles protégés, il convient aux départs triphasés avec coupure simultanée de l’ensemble des conducteurs actifs. Ce format quadripolaire est particulièrement adapté aux tableaux de distribution où la continuité de service, la sélectivité de l’appareillage et la lisibilité des protections sont essentielles.

Courbe C 50A : un choix adapté aux charges courantes et aux appels de courant modérés

Avec un calibre nominal de 50 A et une courbe de déclenchement C, ce disjoncteur répond aux besoins des circuits alimentant des équipements présentant un courant d’appel modéré au démarrage. Il s’intègre aussi bien dans des applications de distribution que pour la protection de lignes alimentant des usages techniques ou tertiaires. Cette configuration permet de limiter les déclenchements intempestifs tout en maintenant un niveau de protection adapté aux surintensités réelles.

Pouvoir de coupure dimensionné pour les tableaux basse tension

Ce modèle offre un pouvoir de coupure assigné de 6 kA selon EN 60898 à 230 V comme à 400 V, ainsi qu’un Icu de 10 kA à 400 V selon IEC 60947-2. Ces valeurs en font une solution cohérente pour de nombreux environnements de distribution basse tension où un disjoncteur modulaire doit assurer une protection nette et rapide en cas de défaut. Sa classe de limitation énergétique 3 contribue également à réduire les contraintes subies par les équipements situés en aval lors d’un court-circuit.

Format 4 modules pratique pour l’intégration dans un tableau électrique

Grâce à sa largeur de 4 unités de division, ce disjoncteur 4P 50A s’intègre facilement dans les coffrets et tableaux modulaires sur rail DIN. Son encombrement reste optimisé pour les armoires où chaque module compte, tout en conservant une coupure quadripolaire complète. Il accepte le raccordement de conducteurs monofilaire de 1 à 35 mm² et multifilaire de 1 à 25 mm², ce qui facilite son association avec différentes sections de câbles selon le départ à protéger.

Confort d’exploitation et maintenance plus lisible en intervention

La gamme Acti9 iC60N est appréciée pour ses fonctions de repérage et de sécurité d’intervention. L’indication de défaut permet d’identifier plus rapidement le circuit concerné lors d’un déclenchement, ce qui simplifie les opérations de diagnostic dans le tableau. La présence d’un indicateur de séparation des contacts apporte également une meilleure visibilité au moment des opérations de maintenance en aval, un point utile pour les installateurs et les exploitants cherchant un appareillage clair à manipuler.

Compatibilité avec des auxiliaires pour faire évoluer le montage

Ce disjoncteur modulaire peut recevoir des dispositifs supplémentaires, ce qui permet de faire évoluer l’installation en fonction des besoins d’exploitation ou de signalisation. Cette possibilité est intéressante dans les tableaux où l’on souhaite ajouter par la suite des contacts auxiliaires, un report d’état ou d’autres modules compatibles de la même architecture. Pour un projet neuf comme pour une remise à niveau, cette compatibilité apporte davantage de souplesse dans la conception du tableau.

Caractéristiques techniques utiles pour les environnements exigeants

Ce modèle fonctionne en 50/60 Hz, en AC/DC, avec une tension d’isolement Ui de 500 V et une tenue aux chocs Uimp de 6 kV. Il est prévu pour fonctionner dans une plage de température ambiante étendue de -35 à 70 °C, avec un degré de pollution 3 et une catégorie de surtension 4. Son indice de protection IP20 le destine à une intégration dans une enveloppe adaptée. Pour l’installateur, cela se traduit par un disjoncteur modulaire 4 pôles 50A bien adapté aux contraintes habituelles des tableaux de protections et de distribution électrique.
