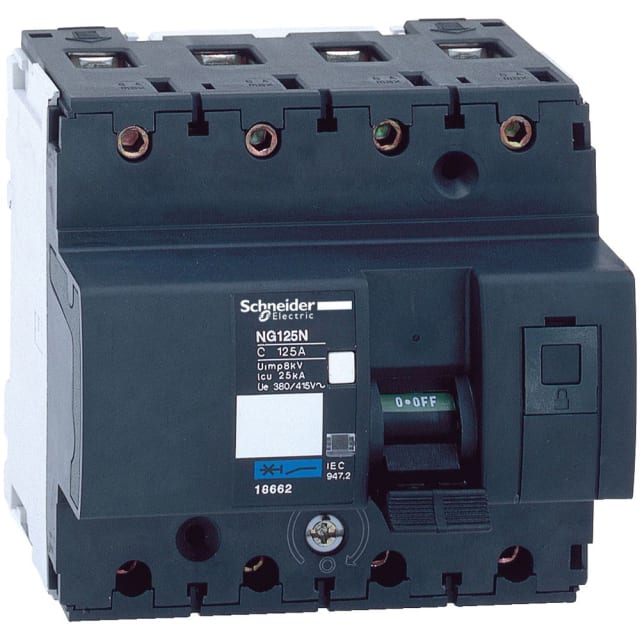

Disjoncteur modulaire NG125N 4 pôles 80 A courbe C 18658

Disjoncteur modulaire 4 pôles 80 A pour la protection et la distribution

Ce disjoncteur modulaire Acti9 NG125N en 4 pôles 80 A courbe C est conçu pour assurer la protection des circuits de distribution tout en s’intégrant proprement dans un tableau électrique modulaire. Sa configuration quadripolaire avec 4 pôles protégés permet de couper et protéger simultanément l’ensemble des conducteurs concernés, avec neutre raccordable, pour une lecture plus claire de l’installation et une continuité de câblage adaptée aux besoins des tableaux de puissance.

Courbe C adaptée aux usages avec appels de courant modérés

La courbe de déclenchement C convient aux circuits où des pointes de courant modérées peuvent apparaître à l’enclenchement, tout en conservant une protection efficace contre les surcharges et les courts-circuits. Avec un calibre nominal de 80 A, ce modèle répond aux besoins des départs de distribution et des installations nécessitant un appareil modulaire à déclenchement thermique-magnétique, dans une logique de protection précise et cohérente avec les contraintes d’exploitation.

Pouvoir de coupure élevé pour tableaux de distribution exigeants

Ce modèle se distingue par un pouvoir de coupure de 25 kA à 400 V selon EN 60898 et de 25 kA à 400 V selon IEC 60947-2, avec 50 kA à 230 V selon IEC 60947-2. Ce niveau de performance permet son emploi dans des environnements où la tenue au court-circuit constitue un critère déterminant. Il représente ainsi un choix pertinent pour les tableaux de distribution nécessitant une protection modulaire capable de gérer des contraintes électriques élevées sans passer sur un format plus encombrant.

Format modulaire 6 pas pour intégration rationnelle dans le coffret

Avec une largeur de 6 modules et une profondeur totale de 47 mm, ce disjoncteur quadripolaire facilite l’organisation du tableau et l’optimisation de l’espace disponible. Son format aide à structurer les rangées de protections sans alourdir l’implantation, ce qui est particulièrement utile dans les coffrets où la place doit être maîtrisée. Il s’intègre naturellement dans les ensembles de distribution modulaires de la gamme Acti9 NG125.

Raccordement souple pour sections de conducteurs importantes

Le raccordement accepte des conducteurs monofilares de 16 à 70 mm² et des conducteurs multifilaires de 10 à 50 mm². Cette plage de sections apporte une vraie souplesse lors du câblage, que ce soit pour des départs de puissance, des liaisons de tableau ou des circuits nécessitant des conducteurs de section conséquente. Pour l’installateur, cela simplifie le choix des connexions et favorise une mise en œuvre cohérente avec les contraintes de distribution.

Tenue électrique renforcée pour environnements techniques

Prévu pour une tension de dimensionnement de 400 V, ce disjoncteur accepte une alimentation AC/DC, avec une tension d’isolement Ui de 690 V et une tenue aux chocs Uimp de 8 kV. Sa catégorie de surtension 4 et son degré de pollution 3 traduisent une conception adaptée aux environnements techniques où la robustesse électrique de l’appareillage est un point clé. Ces caractéristiques en font une solution pertinente pour les ensembles de protection et de distribution exposés à des contraintes d’exploitation soutenues.

Conçu pour fonctionner dans des conditions d’exploitation étendues

Ce disjoncteur modulaire 4P 80 A fonctionne sur une plage de température ambiante de -30 à 70 °C et sur une fréquence de 50 à 60 Hz. Son indice de protection IP20 correspond à un usage en tableau ou coffret, dans un environnement maîtrisé. La puissance dissipée de 5,6 W aide également à anticiper l’échauffement global du tableau lors du dimensionnement, ce qui est utile pour les installations où la densité d’appareillage impose une approche rigoureuse.

Compatible avec dispositifs supplémentaires pour faire évoluer le tableau

La possibilité d’ajouter des dispositifs supplémentaires permet de faire évoluer l’appareillage selon les besoins du tableau et de son exploitation. Cet avantage est particulièrement intéressant dans les installations appelées à être complétées ou adaptées dans le temps. Pour un achat en ligne de matériel électrique, ce disjoncteur modulaire NG125N 4 pôles 80 A courbe C constitue une solution claire pour équiper un tableau de distribution avec un appareil modulaire puissant, lisible et adapté aux contraintes de protection en quadripolaire.
