Disjoncteur modulaire NG125L 4 pôles 32 A courbe C 18825

Disjoncteur modulaire 4 pôles 32 A pour protection des départs triphasés avec neutre

Ce disjoncteur modulaire NG125L 4 pôles 32 A courbe C est conçu pour assurer la protection des circuits contre les surcharges et les courts-circuits dans les installations de distribution électrique. Sa configuration tétrapolaire permet de couper simultanément les trois phases et le neutre, ce qui en fait une solution adaptée aux tableaux alimentant des départs triphasés avec neutre distribué. Son calibre 32 A convient aux lignes nécessitant une protection nette et cohérente avec des usages tertiaires, techniques ou industriels légers.

Courbe C adaptée aux circuits avec appels de courant modérés

La courbe de déclenchement C rend ce disjoncteur particulièrement pertinent pour les circuits présentant des pointes de courant au démarrage, comme certains équipements moteurs, auxiliaires techniques, armoires de commande ou lignes d’alimentation mixtes. Elle permet d’éviter des déclenchements intempestifs sur des appels de courant modérés tout en conservant une protection efficace des conducteurs et des équipements raccordés. Ce positionnement en fait un choix judicieux lorsqu’une courbe trop sensible ne serait pas adaptée à l’exploitation réelle du départ protégé.

Pouvoir de coupure élevé pour tableaux de distribution exigeants

Le NG125L se distingue par un pouvoir de coupure élevé, avec 50 kA à 400 V selon IEC 60947-2 et jusqu’à 100 kA à 230 V selon cette même norme. Cette capacité de coupure le destine aux installations où le niveau de courant de court-circuit présumé impose un appareil de protection robuste dans sa fonction. Pour l’intégrateur ou le tableautier, cela apporte une réponse adaptée aux environnements de distribution où le niveau d’exigence est supérieur à celui des protections modulaires courantes.

Format modulaire 6 pas et raccordement pratique en armoire

Avec une largeur de 6 modules et une profondeur totale de 47 mm, ce disjoncteur s’intègre dans les coffrets et tableaux modulaires tout en restant compatible avec une implantation rationnelle des appareillages. Le raccordement accepte des conducteurs monofilaire de 1,5 à 50 mm² et multifilaire de 1 à 35 mm², ce qui facilite le câblage sur une large variété de sections usuelles. La présence du neutre raccordable et les 4 pôles protégés permettent de constituer une protection homogène sur l’ensemble du départ sans compromis sur la lecture du schéma ni sur la cohérence du câblage.

Caractéristiques électriques prévues pour des environnements techniques soutenus

Ce modèle fonctionne en AC/DC, sous tension de dimensionnement 400 V, avec une tension d’isolement Ui de 690 V et une tenue aux chocs Uimp de 8 kV. Sa fréquence 50 à 60 Hz élargit les possibilités d’intégration sur différents types d’installations. La catégorie de surtension 4 et le degré de pollution 3 confirment son orientation vers des environnements électriques techniques où la tenue de l’appareil doit rester cohérente avec les contraintes de distribution et de protection en tableau.

Utilisation fiable en conditions ambiantes étendues

Le disjoncteur est conçu pour fonctionner dans une plage de température ambiante de -30 à +70 °C, ce qui permet son emploi dans des locaux techniques soumis à des variations thermiques importantes. Cette amplitude est appréciable pour les armoires de distribution installées dans des zones peu chauffées, des ateliers, des locaux de process ou des environnements techniques où la stabilité thermique n’est pas toujours idéale. Son indice de protection IP20 correspond à un usage intégré dans un coffret ou un tableau approprié.

Compatible avec des dispositifs additionnels pour faire evoluer le tableau

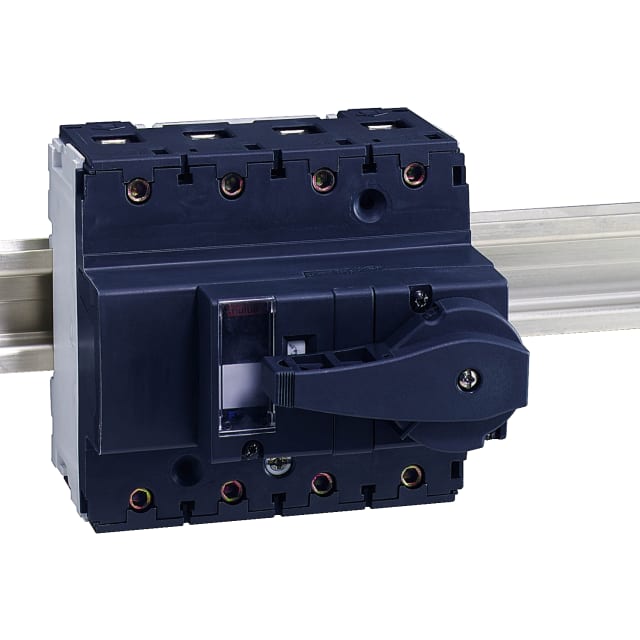

La possibilité d’associer des dispositifs supplémentaires apporte de la souplesse dans la conception ou l’évolution d’une armoire électrique. Ce point est particulièrement utile lorsque le tableau doit intégrer des fonctions complémentaires de signalisation, de commande ou d’interface avec d’autres appareillages de protection et de distribution. Pour un projet neuf comme pour une remise à niveau d’installation, cette compatibilité facilite une architecture de tableau plus structurée et mieux adaptée aux besoins du chantier.

Un choix pertinent pour une distribution électrique en série Acti9 NG125

Issu de la série Acti9 NG125, ce disjoncteur modulaire 4 pôles 32 A courbe C répond aux besoins des professionnels recherchant une protection tétrapolaire de fort niveau pour des tableaux de distribution bien dimensionnés. Il convient particulièrement aux départs où la sélectivité de l’appareillage, la cohérence du calibre, la tenue aux courts-circuits et la facilité d’intégration dans un ensemble modulaire sont des critères déterminants. Pour une protection de ligne en 32 A sur réseau triphasé avec neutre, ce modèle offre un positionnement technique précis et exploitable.
