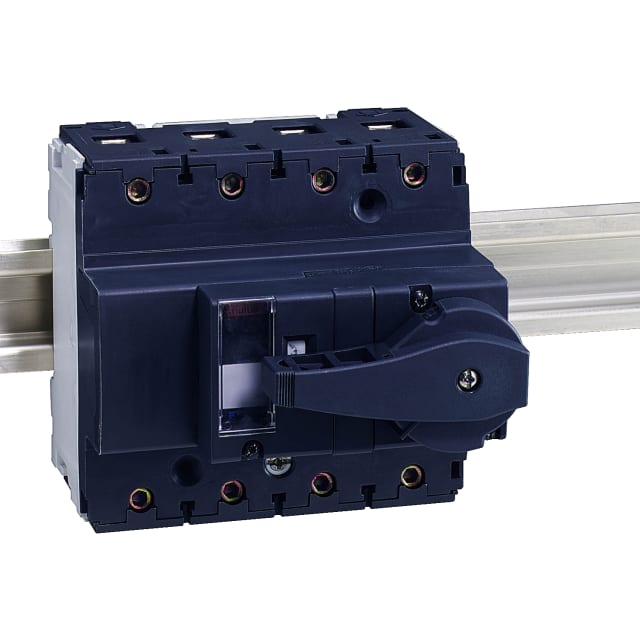

Disjoncteur modulaire NG125N 4 pôles 125 A courbe C 18662

Disjoncteur modulaire 4 pôles conçu pour les tableaux de forte intensité

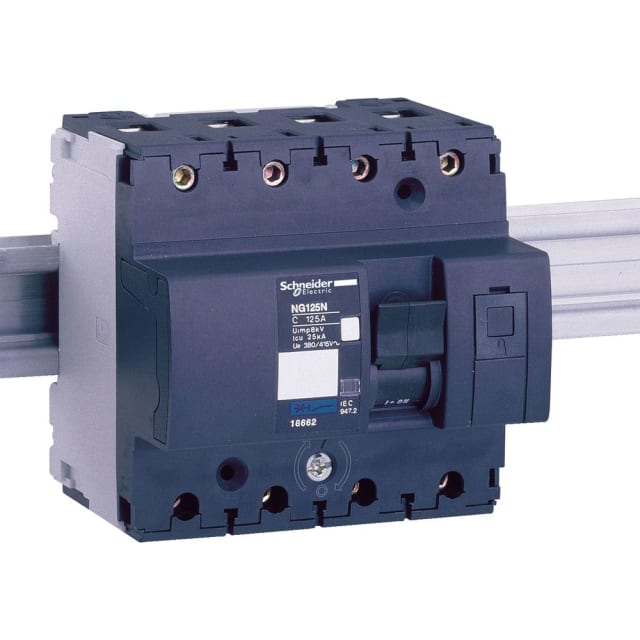

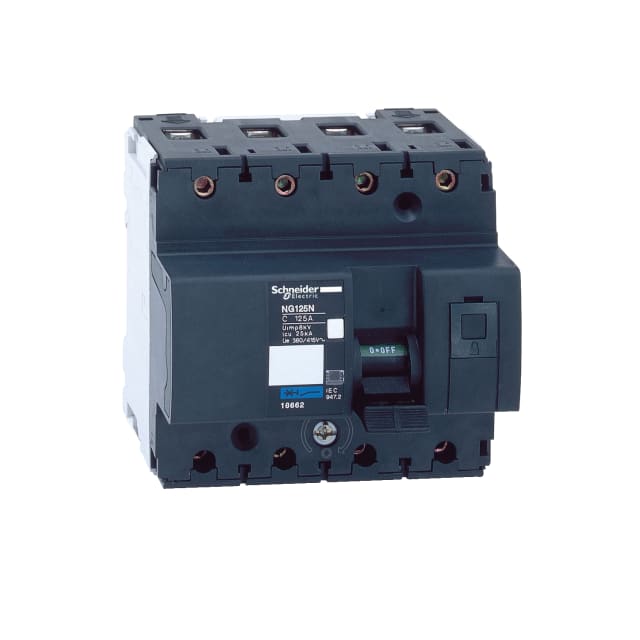

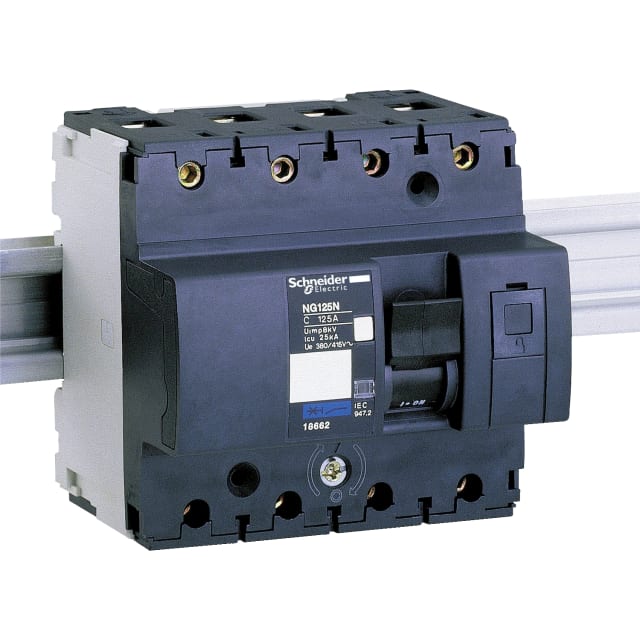

Ce disjoncteur modulaire Acti9 NG125N en version 4 pôles 125 A courbe C est destiné à la protection des circuits de distribution nécessitant un calibre élevé dans un encombrement modulaire maîtrisé. Son format quadripolaire permet de couper simultanément les quatre pôles protégés, avec neutre raccordable, ce qui en fait une solution adaptée aux installations triphasées avec neutre dans les tableaux de répartition et de distribution électrique.

Calibre 125 A et courbe C pour les départs avec appels de courant modérés

Avec un courant nominal de 125 A, ce disjoncteur répond aux besoins des lignes de puissance, départs de tableaux et circuits alimentant des équipements présentant des pointes de courant au démarrage compatibles avec une courbe C. Ce profil de déclenchement convient particulièrement lorsque l’on recherche une protection efficace contre les surcharges et les courts-circuits tout en évitant les déclenchements intempestifs sur des usages courants de distribution.

Pouvoir de coupure élevé pour les environnements électriques exigeants

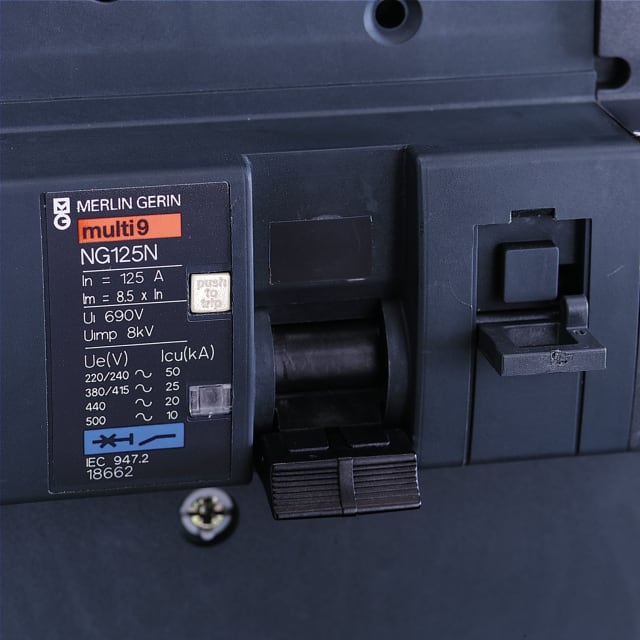

Le pouvoir de coupure atteint 25 kA à 400 V selon IEC 60947-2, avec également 25 kA à 400 V selon EN 60898, ce qui positionne ce modèle pour des installations où le niveau de contrainte en court-circuit impose une protection robuste. À 230 V, l’Icu atteint 50 kA selon IEC 60947-2. Ce niveau de performance contribue à sécuriser les départs sensibles dans les coffrets et armoires où la continuité de l’architecture de protection doit être cohérente avec une distribution de forte intensité.

Configuration quadripolaire pratique pour les réseaux triphasés avec neutre

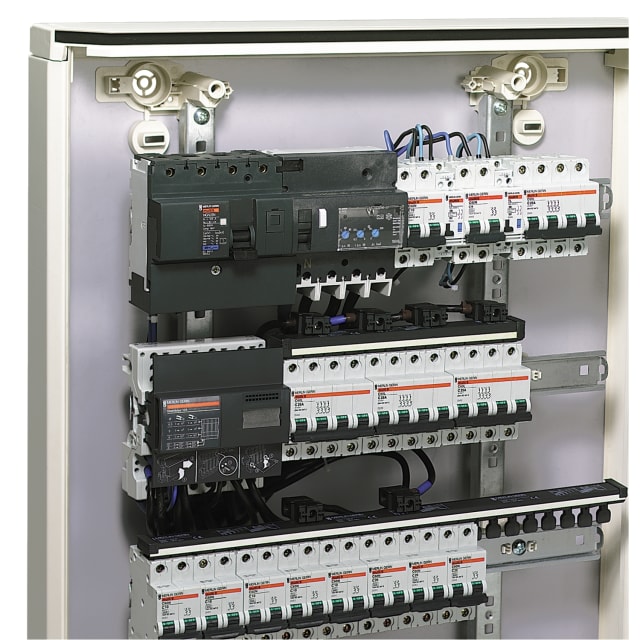

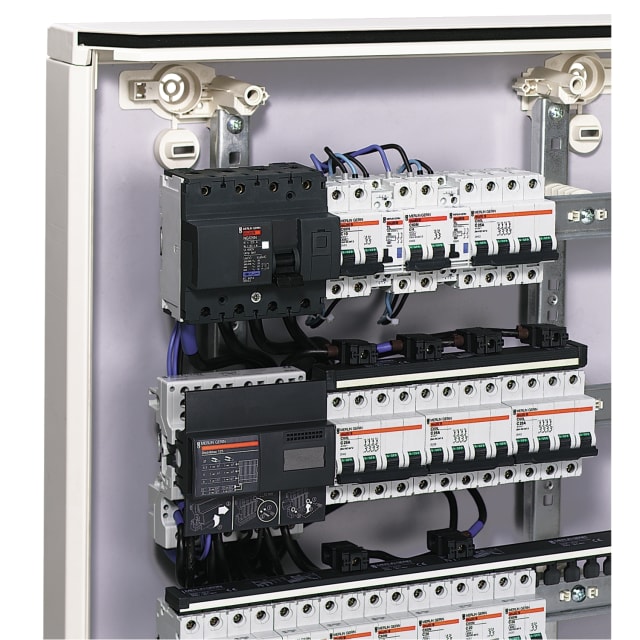

La présence de 4 pôles protégés et d’un neutre à connexion facilite l’intégration sur des réseaux triphasés 400 V. Ce disjoncteur est donc pertinent pour la protection de départs généraux, sous-tableaux, alimentations d’équipements techniques ou circuits de distribution nécessitant une coupure simultanée sur l’ensemble des conducteurs actifs. Sa tension d’isolement Ui de 690 V et sa tenue aux chocs Uimp de 8 kV renforcent son adéquation aux installations où la tenue électrique de l’appareillage est un critère important.

Encombrement modulaire optimisé et raccordement adapté aux fortes sections

Avec une largeur de 6 modules et une profondeur totale de 47 mm, ce disjoncteur modulaire 125 A s’intègre plus facilement dans les tableaux lorsque l’espace doit être rationalisé. Il accepte des conducteurs monofilares de 16 à 70 mm² et des conducteurs multifilaires de 10 à 50 mm², ce qui simplifie le raccordement sur des sections cohérentes avec son calibre. Cette plage de connexion permet de l’utiliser aussi bien sur des départs de puissance que dans des configurations de distribution plus structurées.

Compatibilité avec accessoires pour faire evoluer la protection

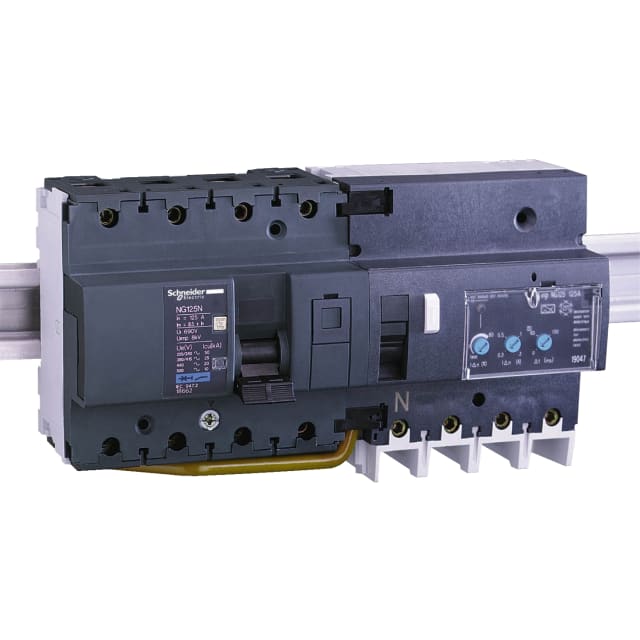

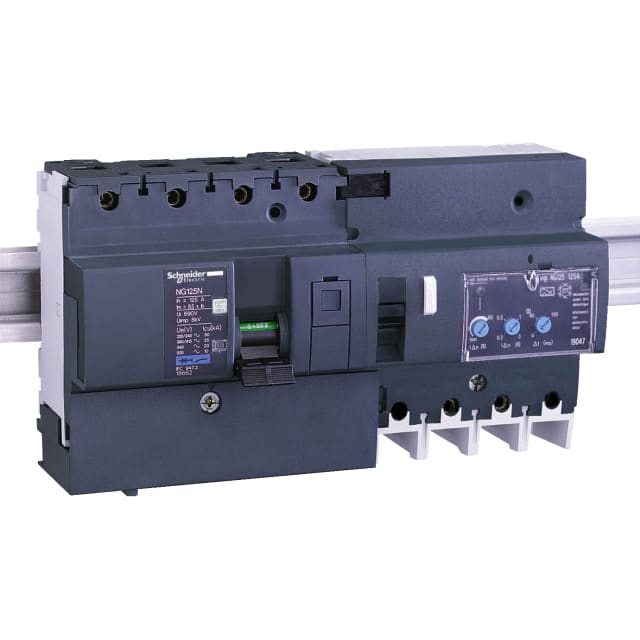

Ce modèle prévoit l’ajout de dispositifs supplémentaires, un avantage important pour les installations qui doivent évoluer ou intégrer des fonctions complémentaires de signalisation, de commande ou d’association avec d’autres modules de la gamme. Dans un tableau électrique professionnel, cette modularité permet d’adapter plus finement la protection et l’exploitation du départ sans changer la base du disjoncteur.

Caractéristiques utiles pour une exploitation en environnement technique

Ce disjoncteur fonctionne en 50/60 Hz, en type de tension AC/DC, avec une catégorie de surtension 4, un degré de pollution 3 et un indice de protection IP20. Sa plage de température de fonctionnement de -30 à 70 °C permet son emploi dans des environnements techniques variés lorsque l’installation est correctement conçue. Sa puissance dissipée de 8 W est également à prendre en compte pour le dimensionnement thermique du coffret, en particulier dans les tableaux fortement équipés.
