Schneider Distribution

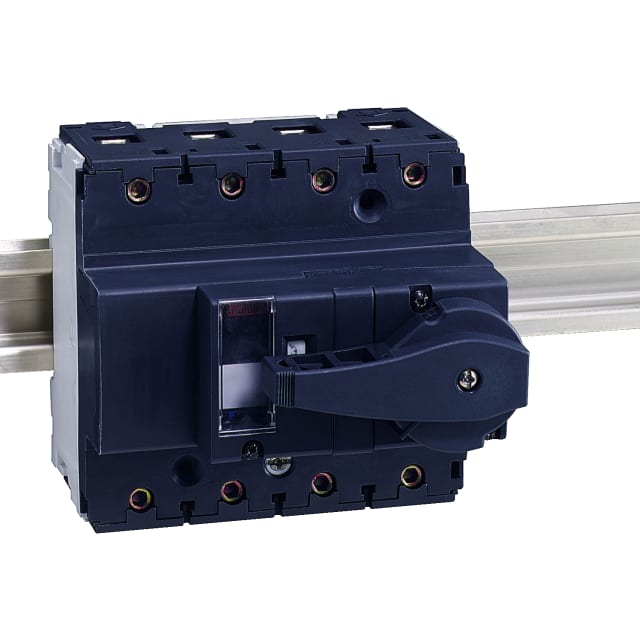

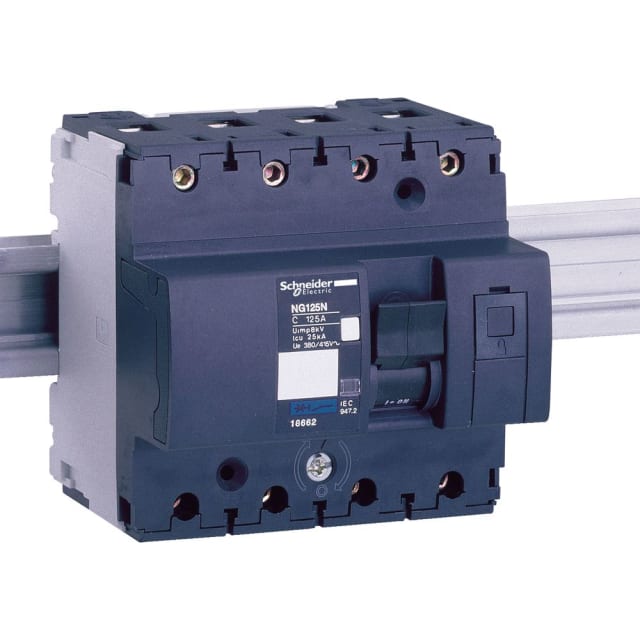

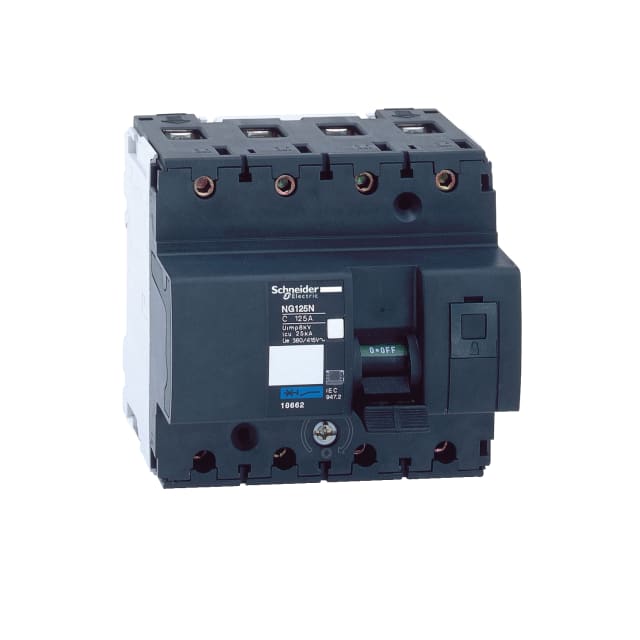

Disjoncteur modulaire NG125N 4 pôles 50A courbe C 18655

Marque : Schneider Distribution Série : Acti9 NG125 EAN : 3303430186557 SKU : 0338926 Réf. fabricant : 18655

Disjoncteur modulaire Acti9 NG125N 4 pôles 50 A courbe C, pour protection et distribution électrique en tableau. Pouvoir de coupure 25 kA à 400 V, montage 6 modules, connexion neutre intégrée.

360.45€ HTVA

Par 1 pièce

En rupture de stock

Ce produit est actuellement en rupture de stock.

Pas de panique! Entrez votre email et soyez notifié dès que ce produit est de retour.

Quantité Prix HTVA Remise
0-2 360.45€ 0%
3-5 353.24€ 2%
6-10 349.63€ 3%
11+ 346.03€ 4%
Référence Produit Nombre de pôles (total) Courant nominal Courbe de déclenchement Conducteur neutre à connection Disponibilité Prix HTVA
0338926 Réf. 0338926 Disjoncteur modulaire NG125N 4 pôles 50A courbe C 18655 Modèle sélectionné
Nombre de pôles (total)
4
Courant nominal
50 A
Courbe de déclenchement
C
Conducteur neutre à connection
oui
4 50 A C oui Sur commande 360.45€ HTVA par 1 pièce Sur commande
0337875 Réf. 0337875 Disjoncteur modulaire 3 pôles 125 A courbe C NG125N 18644
Nombre de pôles (total)
3
Courant nominal
125 A
Courbe de déclenchement
C
Conducteur neutre à connection
non
3 125 A C non En stock 395.82€ HTVA par 1 pièce En stock
0338915 Réf. 0338915 Disjoncteur modulaire NG125N 3 pôles 63A courbe C 18639
Nombre de pôles (total)
3
Courant nominal
63 A
Courbe de déclenchement
C
Conducteur neutre à connection
non
3 63 A C non En stock 287.26€ HTVA par 1 pièce En stock
0338916 Réf. 0338916 Disjoncteur modulaire NG125N 3 pôles 80A courbe C 18640
Nombre de pôles (total)
3
Courant nominal
80 A
Courbe de déclenchement
C
Conducteur neutre à connection
non
3 80 A C non Sur commande 292.37€ HTVA par 1 pièce Sur commande
0338917 Réf. 0338917 Disjoncteur modulaire NG125N 3 pôles 100 A courbe C 18642
Nombre de pôles (total)
3
Courant nominal
100 A
Courbe de déclenchement
C
Conducteur neutre à connection
non
3 100 A C non Rupture de stock 344.57€ HTVA par 1 pièce Rupture de stock
0338922 Réf. 0338922 Disjoncteur modulaire NG125N 4 pôles 20 A courbe C
Nombre de pôles (total)
4
Courant nominal
20 A
Courbe de déclenchement
C
Conducteur neutre à connection
oui
4 20 A C oui En stock 350.32€ HTVA par 1 pièce En stock
0338923 Réf. 0338923 Disjoncteur modulaire NG125N 4 pôles 25A courbe C 18652
Nombre de pôles (total)
4
Courant nominal
25 A
Courbe de déclenchement
C
Conducteur neutre à connection
oui
4 25 A C oui Sur commande 374.86€ HTVA par 1 pièce Sur commande
0338924 Réf. 0338924 Disjoncteur modulaire NG125N 4P 32A courbe C 18653
Nombre de pôles (total)
4
Courant nominal
32 A
Courbe de déclenchement
C
Conducteur neutre à connection
oui
4 32 A C oui En stock 374.86€ HTVA par 1 pièce En stock
0338925 Réf. 0338925 Disjoncteur modulaire NG125N 4 pôles 40 A courbe C 18654
Nombre de pôles (total)
4
Courant nominal
40 A
Courbe de déclenchement
C
Conducteur neutre à connection
oui
4 40 A C oui En stock 360.45€ HTVA par 1 pièce En stock
0338927 Réf. 0338927 Disjoncteur modulaire NG125N 4 pôles 63 A courbe C 18656
Nombre de pôles (total)
4
Courant nominal
63 A
Courbe de déclenchement
C
Conducteur neutre à connection
oui
4 63 A C oui En stock 360.45€ HTVA par 1 pièce En stock
0338928 Réf. 0338928 Disjoncteur modulaire NG125N 4 pôles 80 A courbe C 18658
Nombre de pôles (total)
4
Courant nominal
80 A
Courbe de déclenchement
C
Conducteur neutre à connection
oui
4 80 A C oui En stock 400.48€ HTVA par 1 pièce En stock
0338929 Réf. 0338929 Disjoncteur modulaire 4 pôles 100 A courbe C NG125N 18660
Nombre de pôles (total)
4
Courant nominal
100 A
Courbe de déclenchement
C
Conducteur neutre à connection
oui
4 100 A C oui En stock 459.03€ HTVA par 1 pièce En stock
0338931 Réf. 0338931 Disjoncteur modulaire NG125N 4 pôles 125 A courbe C 18662
Nombre de pôles (total)
4
Courant nominal
125 A
Courbe de déclenchement
C
Conducteur neutre à connection
oui
4 125 A C oui En stock 593.61€ HTVA par 1 pièce En stock
0338938 Réf. 0338938 Disjoncteur modulaire NG125N 4 pôles 125 A courbe D
Nombre de pôles (total)
4
Courant nominal
125 A
Courbe de déclenchement
d
Conducteur neutre à connection
oui
4 125 A d oui Sur commande 595.04€ HTVA par 1 pièce Sur commande

Disjoncteur modulaire 4 pôles 50A pour la protection des départs triphasés avec neutre

Ce disjoncteur modulaire Acti9 NG125N en version 4 pôles protégés 50A courbe C est conçu pour assurer la protection des circuits contre les surcharges et les courts-circuits sur les installations de distribution basse tension. Sa configuration quadripolaire convient particulièrement aux départs triphasés avec neutre, lorsque la coupure et la protection simultanées des quatre conducteurs sont recherchées dans un tableau électrique.

Courbe C adaptée aux usages courants avec appels de courant modérés

La courbe de déclenchement C permet de protéger efficacement les lignes alimentant des équipements présentant un courant d’appel modéré au démarrage. Elle convient aux circuits de distribution et à de nombreux usages techniques où l’on attend un bon compromis entre continuité d’exploitation et protection rapide en cas de défaut. Le calibre 50A répond aux besoins des départs de puissance intermédiaire nécessitant une protection modulaire robuste et lisible.

Pouvoir de coupure élevé pour tableaux et environnements techniques exigeants

Ce modèle NG125N dispose d’un pouvoir de coupure de 25 kA à 400 V selon IEC 60947-2, avec une tension de dimensionnement de 400 V. Ce niveau de performance en fait un choix pertinent pour les tableaux de distribution où le niveau de courant de court-circuit présumé impose l’emploi d’un disjoncteur modulaire à forte capacité d’interruption. Il peut ainsi trouver sa place dans des environnements tertiaires, techniques ou industriels nécessitant une protection modulaire de haut niveau.

Architecture 4 pôles protégés pour une coupure homogène de l’installation

Avec 4 pôles au total et 4 pôles protégés, ce disjoncteur assure une protection complète de chaque voie, y compris du neutre raccordé. Cette architecture est recherchée lorsque l’équilibre et la sécurité de l’installation imposent une gestion homogène des conducteurs actifs. Elle facilite aussi la conception de tableaux clairs et cohérents sur les départs triphasés sensibles, tout en répondant aux besoins de sélectivité et d’isolement dans les ensembles de distribution.

Intégration pratique en tableau modulaire et raccordement de sections importantes

Prévu pour le montage sur rail DIN, ce disjoncteur s’intègre dans les coffrets et armoires de distribution modulaires. Sa largeur de 6 unités de division permet d’anticiper l’encombrement au tableau, tandis que ses bornes acceptent des sections de conducteur monofilaire de 1,5 à 50 mm² et multifilaire de 1 à 35 mm². Cette plage de raccordement apporte une vraie souplesse pour s’adapter aux conducteurs couramment utilisés sur les départs de puissance protégés en 50A.

Caractéristiques électriques pensées pour la tenue de l’appareillage

La série Acti9 NG125N se distingue ici par une tension d’isolement Ui de 690 V, une tenue aux chocs Uimp de 8 kV, un fonctionnement en 50 à 60 Hz et une compatibilité en type de tension AC/DC. Ces caractéristiques contribuent à une bonne tenue de l’appareil dans les environnements de distribution où les contraintes électriques du tableau demandent un appareillage dimensionné avec précision. La catégorie de surtension IV et le degré de pollution 3 renforcent également son intérêt dans les installations techniques structurées.

Lecture d’état en face avant et exploitation facilitée au quotidien

Le disjoncteur intègre un voyant mécanique en face avant permettant d’identifier l’état de déclenchement. Cette lecture rapide est utile pour le diagnostic en tableau, notamment lors des opérations de maintenance ou de remise en service. Le format modulaire, la commande frontale et la possibilité d’ajouter des dispositifs supplémentaires en font une solution bien adaptée aux tableaux nécessitant une protection évolutive, claire à exploiter et simple à repérer.

Un choix pertinent pour la série Acti9 NG125 dans la distribution électrique

Ce disjoncteur modulaire NG125N 4 pôles 50A courbe C s’adresse aux professionnels recherchant une protection quadripolaire de tableau capable d’associer calibre utile, pouvoir de coupure élevé et encombrement maîtrisé. Il convient pour les applications de protection et de distribution électrique où la cohérence de l’appareillage, la protection des quatre pôles et la compatibilité avec des sections de câbles importantes sont des critères déterminants.

Caractéristiques techniques

Pouvoir de coupure assigné Icn selon EN 60898 à 230V0 kA
Nombre de pôles (total)4
Courant nominal50 A
Courbe de déclenchementC
Conducteur neutre à connectionoui
Nombre de pôles protégés4
Largeur en unités de division6
Pouvoir de coupure assigné icn selon EN 60898 à 400 v25 kA
Tension de dimensionnement400 V
Profondeur totale47 mm
Type de tensionAC/DC
Tension d'isolement de mesure Ui690 V
Pouvoir de coupure assigné Icu selon IEC 60947-2 à 400V25 kA
Pouvoir de coupure assigné Icu selon IEC 60947-2 à 230V50 kA
Tension nominale de tenue aux chocs Uimp8 kV
Fréquence50...60 Hz
Dispositifs supplémentaires possiblesoui
Montage sous crépinon
Classe de limitation énergétique0
Catégorie de surtension4
Section du conducteur multifilaire pouvant être raccordée1...35 mm²
Classe de protection (IP)IP20
Degré de pollution3
Section du conducteur monofilaire raccordable1.5...50 mm²
Température ambiante durant le fonctionnement-30...70 °C
Antidéflagrantnon
Puissance dissipée4.2 W
Product Carbon Footprint (CO2)Déclaration du fournisseur
Poids avec emballage0,98 kg

Produits de la même série que le produit consulté

Ce disjoncteur NG125N 4 pôles 50 A courbe C peut-il protéger une installation triphasée avec neutre ?

Oui, ce modèle 4 pôles est adapté à une coupure des trois phases et du neutre, avec connexion du conducteur neutre prévue. Il est donc cohérent pour une distribution triphasée avec neutre, sous réserve de respecter le schéma de câblage de l’installation.

Dans quel type de tableau installer ce disjoncteur modulaire ?

Il est prévu pour un montage sur rail dans un tableau électrique de distribution. Avec une largeur de 6 modules, il faut vérifier l’espace disponible avant commande ou installation.

Ce disjoncteur convient-il pour remplacer un ancien appareil de la gamme NG125 ?

Oui, si vous remplacez un appareil de la même série et avec des caractéristiques équivalentes, la compatibilité mécanique et fonctionnelle est généralement recherchée sur cette gamme. En revanche, il faut vérifier strictement la référence exacte et le nombre de pôles avant remplacement.

Peut-on ajouter des accessoires ou des dispositifs supplémentaires sur ce disjoncteur ?

Oui, la fiche produit indique que des dispositifs supplémentaires sont possibles. Il faut toutefois confirmer la compatibilité exacte des accessoires avec la référence 18655 avant achat.

Ce disjoncteur est-il adapté à une installation en environnement domestique ou tertiaire ?

Oui, il s’intègre dans un tableau de protection et de distribution électrique, ce qui en fait un appareil courant pour des installations de distribution en habitat, petit tertiaire ou locaux techniques, selon le dimensionnement du circuit.

Faut-il prévoir une protection ou des précautions particulières au niveau du tableau ?

Oui, comme pour tout appareil modulaire, il faut travailler hors tension, respecter le serrage des conducteurs, et vérifier l’encombrement, l’isolement et la conformité du tableau avant mise en service.
