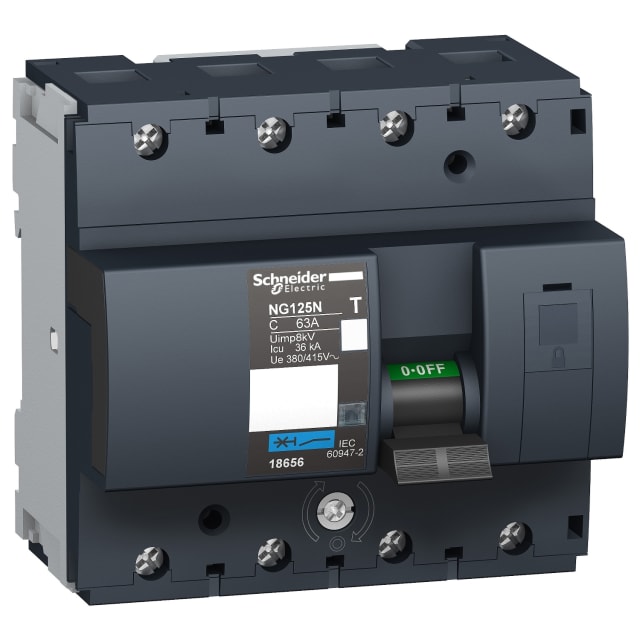

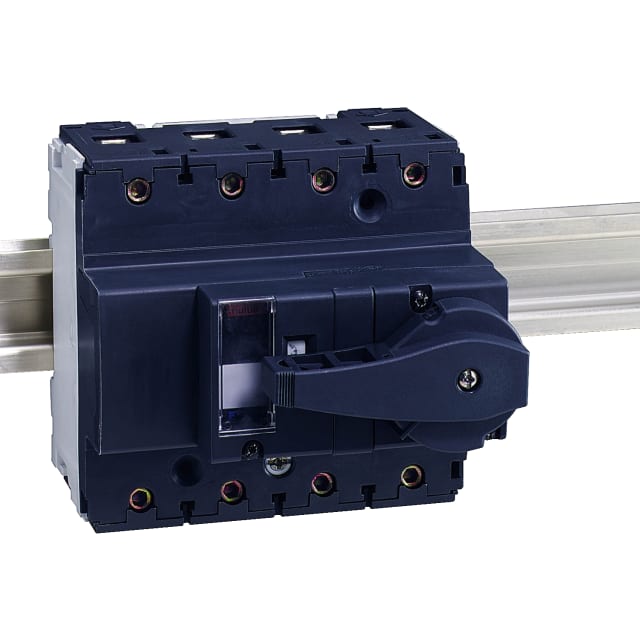

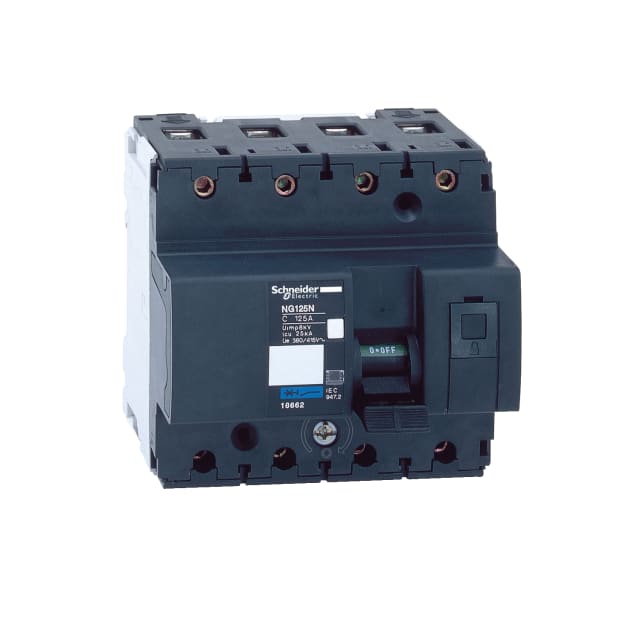

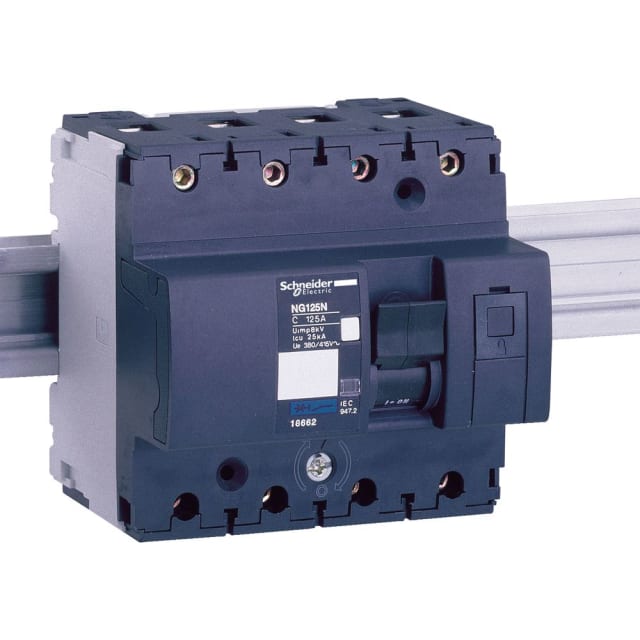

Disjoncteur modulaire NG125N 4 pôles 63 A courbe C 18656

Disjoncteur modulaire 4 pôles 63 A pour protection des départs triphasés avec neutre

Ce disjoncteur modulaire Acti9 NG125N en version 4 pôles 63 A courbe C est conçu pour assurer la protection des circuits contre les surcharges et les courts-circuits sur des installations de distribution électrique en 400 V. Sa configuration quadripolaire permet de couper simultanément les quatre pôles, ce qui en fait une solution adaptée aux tableaux alimentant des départs triphasés avec neutre, en environnement tertiaire, industriel ou sur des installations techniques exigeant une protection modulaire de forte intensité.

Courbe C 63 A : un calibre adapté aux circuits de puissance courants

Avec un courant nominal de 63 A et une courbe de déclenchement C, ce modèle convient particulièrement aux lignes présentant des appels de courant modérés au démarrage. Il s’intègre naturellement dans la protection de circuits de distribution, d’alimentations secondaires, de coffrets divisionnaires ou d’équipements électriques nécessitant un disjoncteur modulaire capable de concilier continuité d’exploitation et protection efficace. La courbe C est recherchée pour de nombreux usages standards en distribution d’énergie, notamment lorsque les charges raccordées ne relèvent pas d’une simple protection très sensible de type courbe B.

Pouvoir de coupure élevé pour tableaux nécessitant une protection renforcée

Ce disjoncteur NG125N dispose d’un pouvoir de coupure de 25 kA à 400 V selon IEC 60947-2, avec également 25 kA selon EN 60898 à 400 V. Ce niveau de performance le destine aux installations où le courant de court-circuit présumé impose un appareil de protection à coupure élevée. Il constitue ainsi un choix pertinent pour des tableaux où la sélectivité, la tenue au défaut et la robustesse de la protection sont des critères déterminants dans le dimensionnement de l’appareillage modulaire.

Format modulaire pour intégration propre dans le tableau électrique

Grâce à sa largeur de 6 modules et à sa profondeur totale de 47 mm, ce disjoncteur quadripolaire s’intègre dans les tableaux et enveloppes modulaires compatibles avec les appareils de la gamme Acti9 NG125. Son encombrement reste cohérent avec les besoins des protections tétrapolaires de cette intensité. Le raccordement du neutre est prévu, et les quatre pôles sont protégés, ce qui facilite son emploi sur des départs où la coupure complète des conducteurs actifs est recherchée.

Raccordement pratique pour conducteurs rigides et souples de forte section

Ce modèle accepte des conducteurs monofilares de 1,5 à 50 mm² ainsi que des conducteurs multifilaires de 1 à 35 mm². Cette plage de raccordement permet de l’utiliser aussi bien sur des distributions de puissance que sur des départs nécessitant des sections importantes. Pour l’installateur, cela apporte de la souplesse au moment du câblage du tableau, avec un appareil capable de suivre les contraintes habituelles de raccordement rencontrées sur des circuits 63 A.

Caractéristiques électriques adaptées aux environnements techniques exigeants

Le disjoncteur fonctionne en AC/DC, sur une fréquence de 50 à 60 Hz, avec une tension de dimensionnement de 400 V, une tension d’isolement Ui de 690 V et une tenue aux chocs Uimp de 8 kV. Sa catégorie de surtension 4 et son degré de pollution 3 confirment son positionnement sur des installations techniques demandant un appareillage de protection modulaire capable de répondre à des contraintes électriques soutenues dans le cadre d’une distribution basse tension structurée.

Compatible avec accessoires et extensions de la gamme Acti9 NG125

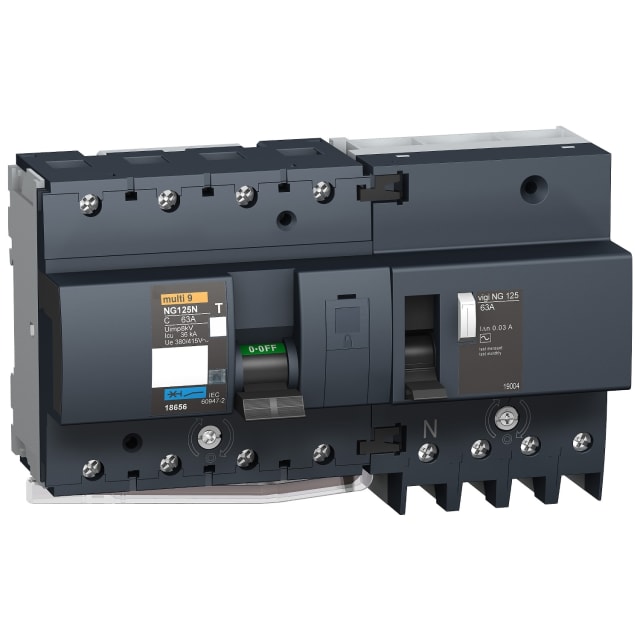

Ce disjoncteur peut recevoir des dispositifs supplémentaires, ce qui permet de l’intégrer dans une architecture de tableau plus évolutive. Selon la configuration recherchée, la gamme Acti9 NG125 permet d’envisager l’ajout d’auxiliaires ou de modules complémentaires pour enrichir les fonctions de signalisation, de déclenchement ou d’adaptation à l’application. Pour un professionnel, cet avantage simplifie la cohérence du choix d’appareillage lorsqu’un tableau doit rester homogène et prêt à évoluer.

Un choix pertinent pour la protection modulaire de distribution en 4P

Ce disjoncteur modulaire NG125N 4 pôles 63 A courbe C répond aux besoins des tableaux de protections et de distribution électrique où l’on recherche un appareil quadripolaire de forte intensité, à pouvoir de coupure élevé et au format modulaire. Il convient particulièrement aux départs triphasés avec neutre, aux coffrets techniques et aux installations nécessitant une protection nette, lisible et adaptée aux contraintes de la distribution basse tension.
