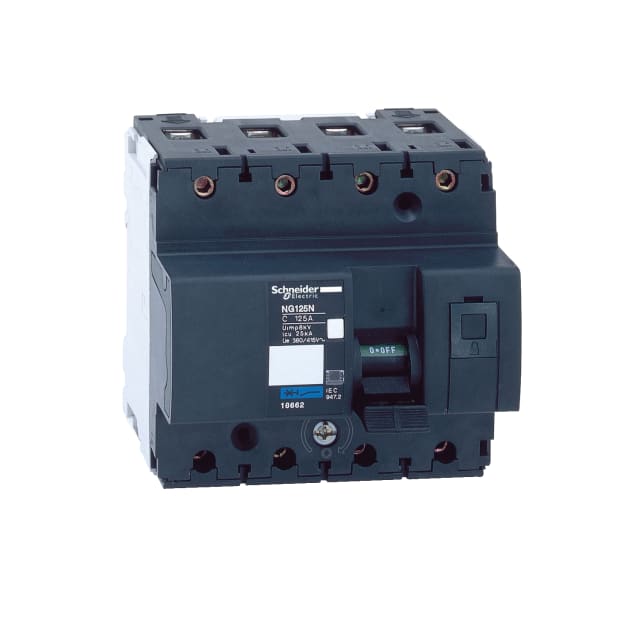

Disjoncteur modulaire NG125N 4 pôles 25A courbe C 18652

Disjoncteur modulaire 4 pôles 25 A pour la protection des circuits triphasés avec neutre

Le disjoncteur modulaire NG125N 4 pôles 25A courbe C est conçu pour assurer la protection des circuits contre les surcharges et les courts-circuits sur des installations en 400 V. Sa configuration 4P avec 4 pôles protégés convient aux départs triphasés avec neutre lorsque la coupure et la protection simultanées de tous les conducteurs sont recherchées. Ce calibre 25 A répond aux besoins des tableaux de distribution où l’on attend une protection nette, lisible et adaptée aux usages tertiaires et techniques.

Courbe C adaptée aux circuits avec appels de courant modérés

Grâce à sa courbe de déclenchement C, ce modèle est particulièrement indiqué pour les circuits présentant des pointes de courant au démarrage, tout en conservant une protection efficace contre les défauts. Il s’intègre ainsi de manière pertinente sur des lignes alimentant des équipements ou des charges nécessitant une tenue correcte aux appels de courant sans compromettre la sécurité de l’installation. Cette caractéristique en fait un choix cohérent pour de nombreux tableaux de distribution modulaires.

Pouvoir de coupure élevé pour les environnements exigeants

Ce disjoncteur Acti9 NG125N se distingue par un pouvoir de coupure de 25 kA à 400 V selon IEC 60947-2, avec également 50 kA à 230 V en Icu. Ce niveau de performance permet son intégration dans des installations où le niveau de court-circuit présumé impose un appareil de protection robuste et adapté à des contraintes électriques soutenues. Pour le professionnel, cela facilite le choix d’un appareil capable de répondre à des configurations de distribution plus exigeantes qu’un disjoncteur modulaire standard.

Format modulaire pratique pour coffrets et tableaux électriques

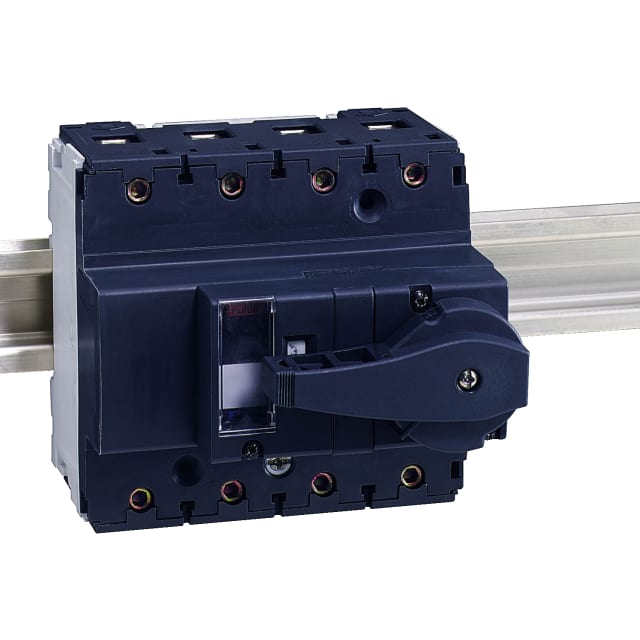

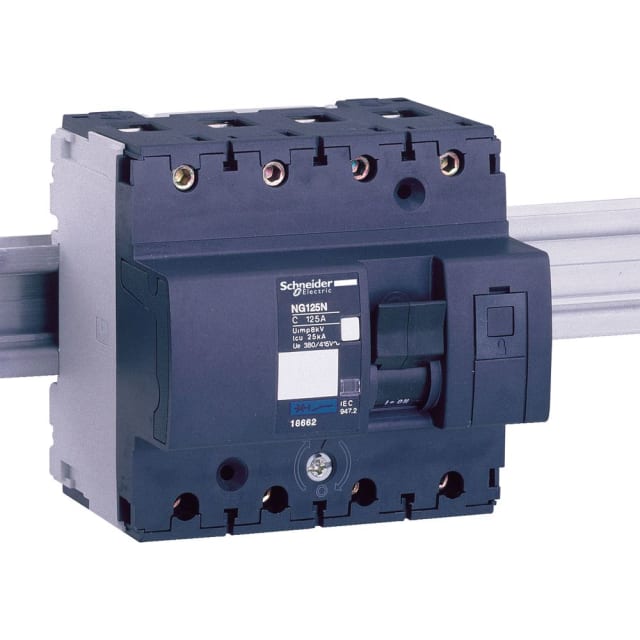

Avec une largeur de 6 modules et un montage sur rail DIN, ce disjoncteur quadripolaire trouve facilement sa place dans les tableaux de répartition et armoires électriques. Son raccordement accepte des conducteurs monofilaire de 1,5 à 50 mm² et multifilaire de 1 à 35 mm², ce qui laisse une bonne souplesse lors du câblage. Cette plage de raccordement permet d’adapter le produit à différentes sections de conducteurs selon l’architecture du tableau et les contraintes du chantier.

Conçu pour une exploitation stable en conditions électriques soutenues

Sa tension d’isolement Ui de 690 V, sa tenue aux chocs Uimp de 8 kV, sa catégorie de surtension IV et son degré de pollution 3 en font un appareil prévu pour des environnements de distribution où la continuité de protection doit s’accompagner d’un bon niveau de tenue électrique. Son fonctionnement en 50/60 Hz et en AC/DC élargit encore son champ d’emploi dans les installations nécessitant un appareil modulaire aux caractéristiques techniques affirmées.

Lecture simple de l’état et intégration dans les ensembles Acti9

Le disjoncteur dispose d’un indicateur mécanique en face avant permettant d’identifier visuellement l’état de déclenchement. Ce point améliore la rapidité de diagnostic lors des opérations d’exploitation ou de maintenance. Il peut également recevoir des dispositifs supplémentaires, ce qui facilite son intégration dans une architecture de protection évolutive au sein de l’environnement Acti9 NG125, notamment lorsque le tableau doit être complété par des accessoires de signalisation ou de commande.

Caractéristiques utiles pour les applications techniques en tableau

Ce modèle présente un indice de protection IP20 sur ses bornes en intégration dans le coffret, une puissance dissipée de 2,7 W et une plage de température de fonctionnement de -30 à 70 °C. Ces données sont importantes pour le choix d’un appareil destiné à rester performant dans des ambiances techniques variées, sous réserve d’une intégration conforme dans un tableau adapté. Pour l’installateur, cela signifie un disjoncteur modulaire 4 pôles 25 A pensé pour conjuguer compacité, protection et cohérence de mise en œuvre dans les ensembles de distribution électrique.
