Schneider Distribution

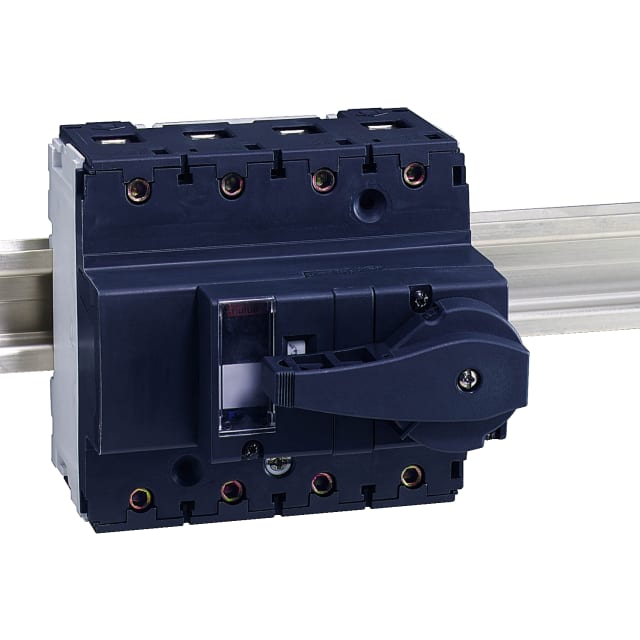

Disjoncteur modulaire NG125N 4 pôles 20 A courbe C

Marque : Schneider Distribution Série : Acti9 NG125 EAN : 3303430186519 SKU : 0338922 Réf. fabricant : 18651

Disjoncteur modulaire Acti9 NG125N 4 pôles 20 A courbe C, pour protection et distribution électrique en tableau. Pouvoir de coupure 25 kA à 400 V, montage 6 modules, tension 400 V AC/DC.

350.32€ HTVA

Par 1 pièce

1 en stock

1 en stock

Quantité Prix HTVA Remise
0-2 350.32€ 0%
3-5 343.32€ 2%
6-10 339.81€ 3%
11+ 336.31€ 4%
Référence Produit Nombre de pôles (total) Courant nominal Courbe de déclenchement Conducteur neutre à connection Disponibilité Prix HTVA
0338922 Réf. 0338922 Disjoncteur modulaire NG125N 4 pôles 20 A courbe C Modèle sélectionné
Nombre de pôles (total)
4
Courant nominal
20 A
Courbe de déclenchement
C
Conducteur neutre à connection
oui
4 20 A C oui En stock 350.32€ HTVA par 1 pièce En stock
0337875 Réf. 0337875 Disjoncteur modulaire 3 pôles 125 A courbe C NG125N 18644
Nombre de pôles (total)
3
Courant nominal
125 A
Courbe de déclenchement
C
Conducteur neutre à connection
non
3 125 A C non En stock 395.82€ HTVA par 1 pièce En stock
0338915 Réf. 0338915 Disjoncteur modulaire NG125N 3 pôles 63A courbe C 18639
Nombre de pôles (total)
3
Courant nominal
63 A
Courbe de déclenchement
C
Conducteur neutre à connection
non
3 63 A C non En stock 287.26€ HTVA par 1 pièce En stock
0338916 Réf. 0338916 Disjoncteur modulaire NG125N 3 pôles 80A courbe C 18640
Nombre de pôles (total)
3
Courant nominal
80 A
Courbe de déclenchement
C
Conducteur neutre à connection
non
3 80 A C non Sur commande 292.37€ HTVA par 1 pièce Sur commande
0338917 Réf. 0338917 Disjoncteur modulaire NG125N 3 pôles 100 A courbe C 18642
Nombre de pôles (total)
3
Courant nominal
100 A
Courbe de déclenchement
C
Conducteur neutre à connection
non
3 100 A C non Rupture de stock 344.57€ HTVA par 1 pièce Rupture de stock
0338923 Réf. 0338923 Disjoncteur modulaire NG125N 4 pôles 25A courbe C 18652
Nombre de pôles (total)
4
Courant nominal
25 A
Courbe de déclenchement
C
Conducteur neutre à connection
oui
4 25 A C oui Sur commande 374.86€ HTVA par 1 pièce Sur commande
0338924 Réf. 0338924 Disjoncteur modulaire NG125N 4P 32A courbe C 18653
Nombre de pôles (total)
4
Courant nominal
32 A
Courbe de déclenchement
C
Conducteur neutre à connection
oui
4 32 A C oui En stock 374.86€ HTVA par 1 pièce En stock
0338925 Réf. 0338925 Disjoncteur modulaire NG125N 4 pôles 40 A courbe C 18654
Nombre de pôles (total)
4
Courant nominal
40 A
Courbe de déclenchement
C
Conducteur neutre à connection
oui
4 40 A C oui En stock 360.45€ HTVA par 1 pièce En stock
0338926 Réf. 0338926 Disjoncteur modulaire NG125N 4 pôles 50A courbe C 18655
Nombre de pôles (total)
4
Courant nominal
50 A
Courbe de déclenchement
C
Conducteur neutre à connection
oui
4 50 A C oui Sur commande 360.45€ HTVA par 1 pièce Sur commande
0338927 Réf. 0338927 Disjoncteur modulaire NG125N 4 pôles 63 A courbe C 18656
Nombre de pôles (total)
4
Courant nominal
63 A
Courbe de déclenchement
C
Conducteur neutre à connection
oui
4 63 A C oui En stock 360.45€ HTVA par 1 pièce En stock
0338928 Réf. 0338928 Disjoncteur modulaire NG125N 4 pôles 80 A courbe C 18658
Nombre de pôles (total)
4
Courant nominal
80 A
Courbe de déclenchement
C
Conducteur neutre à connection
oui
4 80 A C oui En stock 400.48€ HTVA par 1 pièce En stock
0338929 Réf. 0338929 Disjoncteur modulaire 4 pôles 100 A courbe C NG125N 18660
Nombre de pôles (total)
4
Courant nominal
100 A
Courbe de déclenchement
C
Conducteur neutre à connection
oui
4 100 A C oui En stock 459.03€ HTVA par 1 pièce En stock
0338931 Réf. 0338931 Disjoncteur modulaire NG125N 4 pôles 125 A courbe C 18662
Nombre de pôles (total)
4
Courant nominal
125 A
Courbe de déclenchement
C
Conducteur neutre à connection
oui
4 125 A C oui En stock 593.61€ HTVA par 1 pièce En stock
0338938 Réf. 0338938 Disjoncteur modulaire NG125N 4 pôles 125 A courbe D
Nombre de pôles (total)
4
Courant nominal
125 A
Courbe de déclenchement
d
Conducteur neutre à connection
oui
4 125 A d oui Sur commande 595.04€ HTVA par 1 pièce Sur commande

Disjoncteur modulaire 4 pôles 20 A pour protection de départs triphasés avec neutre

Le disjoncteur modulaire Acti9 NG125N 4 pôles 20 A courbe C est conçu pour la protection des circuits de distribution nécessitant la coupure simultanée des quatre conducteurs. Sa configuration 4P avec neutre raccordable et 4 pôles protégés convient aux installations où la continuité de protection sur l’ensemble des conducteurs est recherchée, notamment dans les tableaux électriques tertiaires, techniques ou industriels. Son calibre 20 A permet de sécuriser efficacement un départ en cohérence avec les sections de conducteurs et les usages associés.

Courbe C adaptée aux charges usuelles avec appels de courant modérés

Grâce à sa courbe de déclenchement C, ce disjoncteur modulaire NG125N est particulièrement adapté aux circuits alimentant des équipements présentant un courant d’appel modéré au démarrage. Il répond ainsi aux besoins de protection de nombreuses lignes de distribution, d’alimentation de coffrets ou de circuits techniques, tout en conservant une bonne sélectivité d’usage dans les environnements où la tenue aux pointes de courant est importante. Ce positionnement en fait un choix pertinent pour les professionnels recherchant un disjoncteur quadripolaire 20 A équilibré entre protection et continuité d’exploitation.

Pouvoir de coupure élevé pour tableaux de distribution exigeants

Ce modèle de la série Acti9 NG125N se distingue par un pouvoir de coupure de 25 kA à 400 V selon IEC 60947-2, avec une valeur de 50 kA à 230 V en Icu. Ce niveau de performance le destine aux installations où le niveau de courant de court-circuit présumé impose un appareil de protection renforcé. Il s’intègre donc dans des tableaux où la robustesse de coupure est un critère déterminant, en apportant une réponse adaptée aux contraintes de distribution électrique en amont comme en aval de coffrets techniques.

Format modulaire pratique pour intégration en coffret

Avec une largeur de 6 unités de division et une profondeur totale de 47 mm, ce disjoncteur quadripolaire facilite l’intégration dans les enveloppes modulaires et tableaux de distribution. Son format permet une implantation rationnelle sur rail, tout en laissant une lecture claire de l’appareillage dans le coffret. Cette compacité relative est appréciable lors de la conception ou de la rénovation d’armoires électriques où l’optimisation de l’espace disponible reste un enjeu concret.

Large compatibilité de raccordement pour conducteurs rigides et souples

Le raccordement accepte des conducteurs monofilares de 1,5 à 50 mm² ainsi que des conducteurs multifilaires de 1 à 35 mm². Cette plage de connexion apporte une vraie souplesse au moment du câblage, aussi bien pour des départs de puissance modérée que pour des architectures de distribution plus structurées. Le produit s’adapte ainsi à différents schémas de câblage en coffret, avec une mise en œuvre cohérente pour les installateurs intervenant sur des tableaux neufs ou en remplacement d’un appareillage existant.

Caractéristiques électriques adaptées aux environnements techniques

Ce disjoncteur modulaire 4P 20 A fonctionne en AC/DC, sous une tension de dimensionnement de 400 V, avec une fréquence de 50 à 60 Hz. Il présente une tension d’isolement Ui de 690 V et une tenue aux chocs Uimp de 8 kV, des caractéristiques utiles pour les installations soumises à des contraintes électriques soutenues. Sa catégorie de surtension 4 et son degré de pollution 3 confirment son orientation vers des usages techniques où la maîtrise de la protection et de l’isolement est essentielle dans le temps.

Conçu pour compléter une architecture de protection évolutive

Le NG125N accepte des dispositifs supplémentaires, ce qui permet d’envisager une intégration dans une architecture de protection évolutive selon les besoins du tableau. Cette possibilité est intéressante pour les projets où la signalisation, les fonctions auxiliaires ou les adaptations d’exploitation peuvent être ajoutées par la suite. Avec son indice de protection IP20 et une plage de température de fonctionnement de -30 à 70 °C, ce disjoncteur s’inscrit dans une logique d’équipement modulaire destinée aux environnements techniques demandant une protection quadripolaire sérieuse, lisible et simple à intégrer.

Caractéristiques techniques

Pouvoir de coupure assigné Icn selon EN 60898 à 230V0 kA
Nombre de pôles (total)4
Courant nominal20 A
Courbe de déclenchementC
Conducteur neutre à connectionoui
Nombre de pôles protégés4
Largeur en unités de division6
Pouvoir de coupure assigné icn selon EN 60898 à 400 v25 kA
Tension de dimensionnement400 V
Profondeur totale47 mm
Type de tensionAC/DC
Tension d'isolement de mesure Ui690 V
Pouvoir de coupure assigné Icu selon IEC 60947-2 à 400V25 kA
Pouvoir de coupure assigné Icu selon IEC 60947-2 à 230V50 kA
Tension nominale de tenue aux chocs Uimp8 kV
Fréquence50...60 Hz
Dispositifs supplémentaires possiblesoui
Montage sous crépinon
Classe de limitation énergétique0
Catégorie de surtension4
Section du conducteur multifilaire pouvant être raccordée1...35 mm²
Classe de protection (IP)IP20
Degré de pollution3
Section du conducteur monofilaire raccordable1.5...50 mm²
Température ambiante durant le fonctionnement-30...70 °C
Antidéflagrantnon
Puissance dissipée2.7 W
Product Carbon Footprint (CO2)Déclaration du fournisseur
Poids avec emballage0,98 kg

Produits de la même série que le produit consulté

Ce disjoncteur NG125N 4 pôles peut-il protéger à la fois les phases et le neutre ?

Oui, ce modèle est un 4 pôles avec conducteur neutre à connexion et 4 pôles protégés. Il est donc adapté aux coupures et protections multipolaires dans les tableaux où le neutre doit être traité avec les phases.

Est-il compatible avec une installation en tableau modulaire standard ?

Oui, c’est un appareil modulaire prévu pour montage sur rail DIN. Sa largeur est de 6 modules, ce qui permet de vérifier facilement la place disponible dans le tableau avant achat.

Peut-on ajouter des accessoires sur ce disjoncteur Acti9 NG125 ?

Oui, des dispositifs supplémentaires sont possibles sur cette gamme. Cela permet d’ajouter certains accessoires selon les besoins de l’installation, sans remplacer l’appareil principal.

Dans quels cas choisir un disjoncteur courbe C comme celui-ci ?

La courbe C est généralement retenue pour des circuits avec appels de courant modérés au démarrage, par exemple certains départs de distribution ou charges avec un pic bref à l’enclenchement. Le choix final doit toujours être cohérent avec l’usage réel du circuit et le dimensionnement de l’installation.

L’indice de protection IP20 suffit-il dans un tableau électrique fermé ?

Oui, IP20 est courant pour un appareil destiné à être installé dans un tableau fermé. En revanche, il ne convient pas à une exposition directe au contact ou aux projections sans enveloppe de protection adaptée.

Quelle section de câble peut être raccordée sur ce disjoncteur ?

Le raccordement annoncé accepte des conducteurs monofilaire de 1,5 à 50 mm² et des conducteurs multifilaires de 1 à 35 mm². Il faut toutefois respecter les préconisations de serrage et de câblage du tableau pour une installation sûre.
