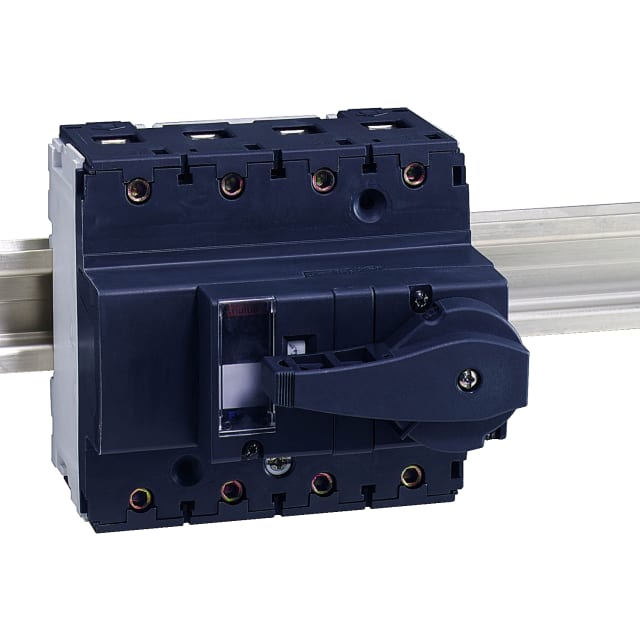

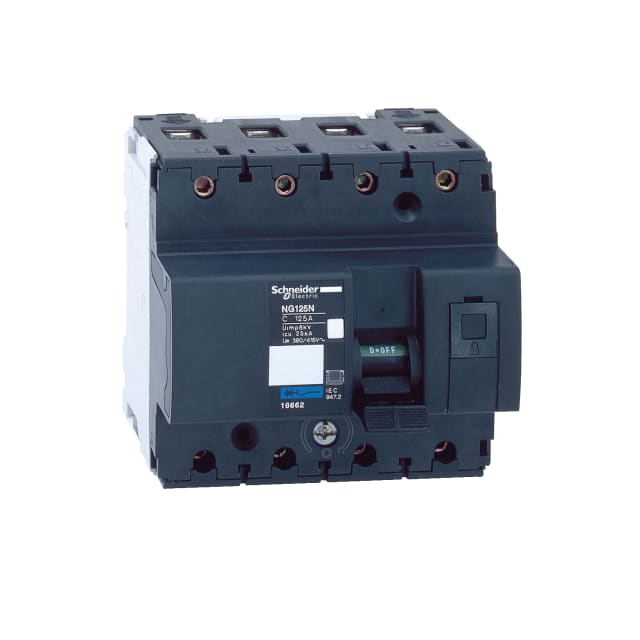

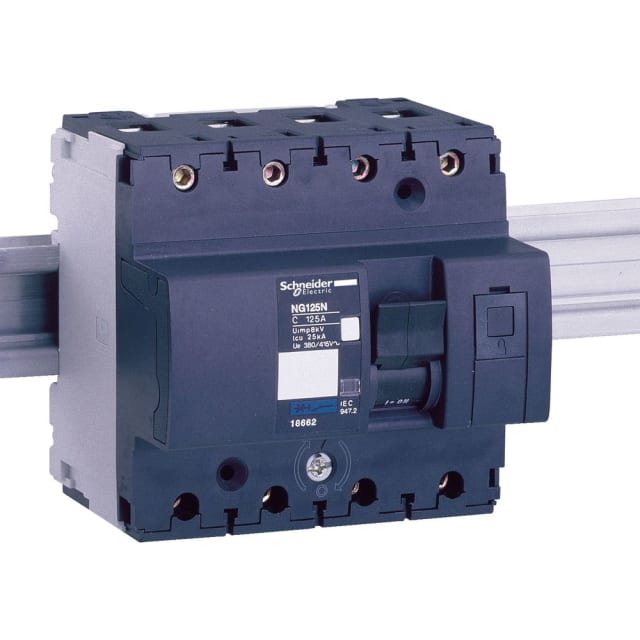

Disjoncteur modulaire NG125N 4 pôles 125 A courbe D

Disjoncteur modulaire 4 pôles 125 A pour protection de départs triphasés avec neutre

Ce disjoncteur modulaire NG125N 4 pôles 125 A courbe D est conçu pour la protection des circuits contre les surcharges et les courts-circuits dans les tableaux électriques basse tension. Sa configuration quadripolaire permet de couper simultanément les trois phases et le neutre, ce qui en fait une solution adaptée aux départs triphasés avec neutre, notamment lorsque la continuité de coupure sur l’ensemble des conducteurs actifs est recherchée.

Courbe D adaptée aux charges à fort courant d’appel

La courbe de déclenchement D convient aux circuits présentant des appels de courant importants au démarrage. Elle est particulièrement pertinente pour certaines charges comme les moteurs, transformateurs, équipements électromécaniques ou installations techniques susceptibles de générer des pointes temporaires plus élevées que des circuits d’usage courant. Ce choix aide à limiter les déclenchements intempestifs tout en conservant une protection thermique et magnétique du départ.

Pouvoir de coupure élevé pour une protection robuste en distribution

Ce modèle NG125N dispose d’un pouvoir de coupure de 25 kA à 400 V selon IEC 60947-2, avec une tension de dimensionnement de 400 V. Cette capacité le destine à des environnements de distribution où le niveau de courant de court-circuit présumé impose un appareil modulaire à fort pouvoir de coupure. Son courant nominal de 125 A permet de protéger des lignes et équipements de puissance, dans des coffrets et tableaux où l’encombrement modulaire reste un critère important.

Format modulaire compact pour intégration en tableau électrique

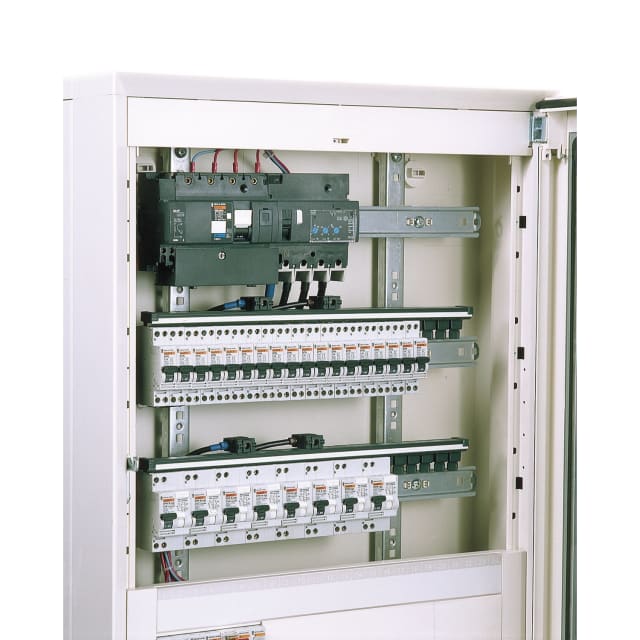

Avec 4 pôles protégés, une largeur de 6 modules et une profondeur totale de 47 mm, ce disjoncteur s’intègre dans les tableaux de distribution en conservant une implantation rationnelle. Son format facilite la composition de rangées techniques avec appareillages de protection, de commande ou d’accessoires complémentaires. Le raccordement du neutre est prévu, ce qui simplifie l’identification du bon appareil pour les installations quadripolaires.

Raccordement de fortes sections pour installations de puissance

Ce disjoncteur accepte des sections de conducteurs adaptées aux intensités élevées, avec raccordement possible en monofilaire de 16 à 70 mm² et en multifilaire de 10 à 50 mm². Cette plage de connexion répond aux besoins des départs de distribution et des liaisons de puissance en armoire ou tableau. Pour l’installateur, cela apporte davantage de souplesse lors du choix des câbles selon la section retenue, le mode de pose et l’intensité du circuit à protéger.

Caractéristiques électriques prévues pour des environnements techniques exigeants

Le NG125N fonctionne en AC/DC, sur une fréquence de 50 à 60 Hz, avec une tension d’isolement Ui de 690 V et une tenue aux chocs Uimp de 8 kV. Sa catégorie de surtension 4 et son degré de pollution 3 confirment son orientation vers des applications techniques de distribution. Sa plage de température de fonctionnement de -30 à 70 °C permet son emploi dans des conditions d’ambiance étendues, sous réserve d’une mise en œuvre conforme au tableau et au dimensionnement de l’installation.

Choix pertinent pour tableaux Acti9 et extensions d’appareillage

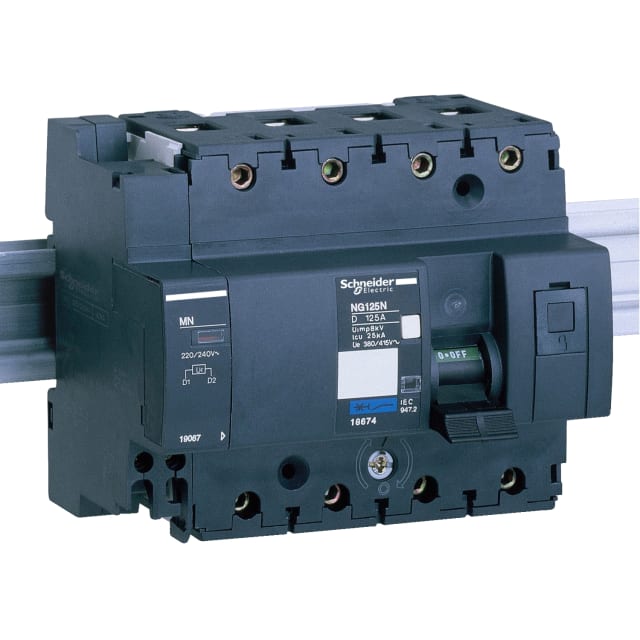

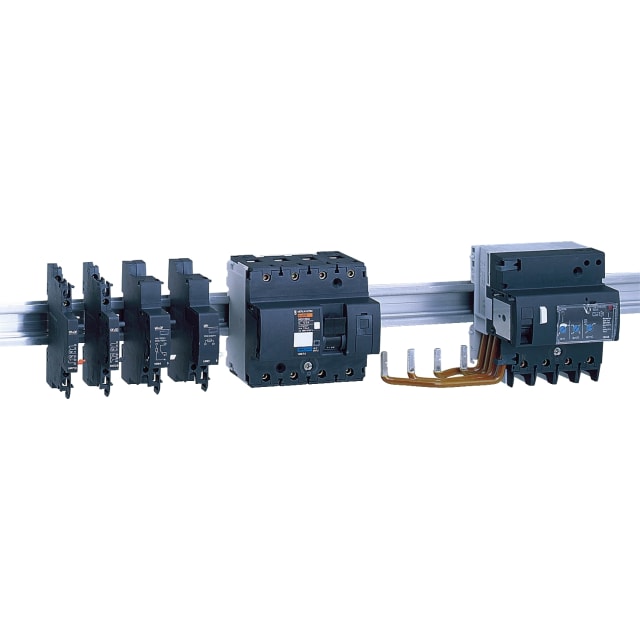

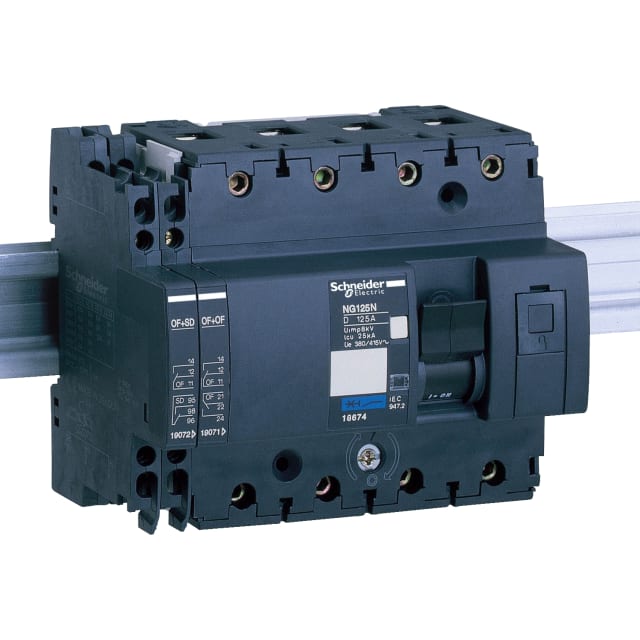

Issu de la série Acti9 NG125, ce disjoncteur modulaire peut recevoir des dispositifs supplémentaires compatibles, ce qui facilite l’évolution d’un tableau selon les besoins d’exploitation ou de signalisation. Son indice de protection IP20 participe à son intégration dans une enveloppe adaptée. Pour un projet neuf comme pour un remplacement ciblé, ce modèle 4P 125 A courbe D constitue un choix précis lorsqu’il faut associer calibre élevé, coupure quadripolaire et fort pouvoir de coupure dans un format modulaire.
