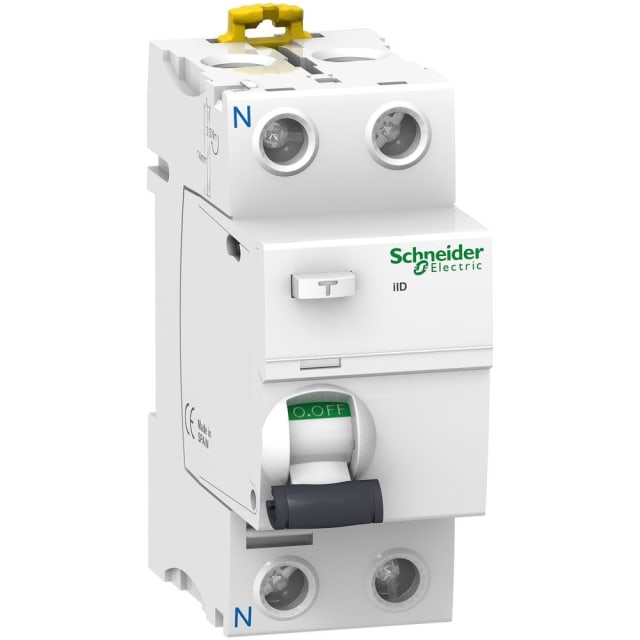

Interrupteur différentiel 2P 25A 300mA type A A9R04225

Protection différentielle 2P type A pour circuits monophasés

Cet interrupteur différentiel 2P 25A 300mA type A de la gamme Acti9 iID est conçu pour la surveillance des défauts d’isolement sur les installations en 230 V. Avec sa sensibilité de 300 mA, il participe à la coupure automatique du circuit en cas de courant de fuite à la terre, notamment pour la protection des biens et la limitation des risques d’échauffement liés à un défaut. Son format bipolaire permet la coupure simultanée des deux pôles sur les circuits monophasés.

Type A : détection adaptée aux défauts à composante continue

La technologie type A permet de détecter les courants différentiels alternatifs ainsi que les courants différentiels pulsés. Ce choix est particulièrement pertinent pour des circuits alimentant des équipements pouvant générer ce type de défaut, comme certains appareils électroniques, automatismes, électroménagers ou alimentations spécifiques. Pour le tableau électrique, cela apporte une protection différentielle mieux adaptée aux usages modernes qu’un appareillage limité au seul type AC.

Calibre 25 A et seuil 300 mA pour une intégration cohérente dans le tableau

Avec un courant nominal de 25 A, cet interrupteur différentiel s’intègre dans les distributions nécessitant ce niveau de calibre, en amont de circuits correctement coordonnés. Son seuil de déclenchement de 300 mA répond à des besoins de protection différentielle orientés vers la protection des installations. Il convient donc aux configurations où l’on recherche une coupure sur défaut d’isolement significatif, tout en conservant un appareil compact et simple à intégrer dans un coffret modulaire.

Montage rapide sur rail DIN et encombrement modulaire réduit

Prévu pour une pose sur barre DIN, cet appareil trouve naturellement sa place dans les tableaux de répartition modulaires. Sa largeur de 36 mm, soit 2 modules, facilite l’optimisation de l’espace disponible dans l’enveloppe. Ses dimensions de 91 mm de hauteur et 73,5 mm de profondeur permettent une implantation propre dans les coffrets courants, avec une prise en main pratique au moment du câblage, de la maintenance ou d’une extension d’installation.

Raccordement souple et exploitation pratique

Cet interrupteur différentiel accepte des sections de conducteurs monofilaires de 1 à 35 mm² et des conducteurs multifilaires de 1 à 25 mm², ce qui laisse une bonne latitude pour le raccordement selon l’architecture du tableau. Il dispose d’un dispositif de verrouillage et peut recevoir des dispositifs supplémentaires, point appréciable pour faire évoluer l’équipement ou répondre à des contraintes d’exploitation. La présence d’indications mécaniques en face avant facilite également l’identification de l’état de l’appareil lors des interventions.

Caractéristiques électriques adaptées aux environnements de distribution

Fonctionnant en 230 V avec une fréquence de 50/60 Hz, ce modèle présente une tension d’isolement Ui de 500 V et une tenue aux chocs Uimp de 6 kV, des valeurs adaptées aux exigences d’un appareillage modulaire de tableau. Sa résistance au court-circuit Icw de 1,5 kA et sa résistance aux courants de choc de 0,25 kA complètent son profil pour une utilisation dans des ensembles de protection et de distribution où la cohérence de l’appareillage est essentielle.

Utilisation en tableau électrique avec bonnes conditions d’environnement

Son indice de protection IP20 convient à une intégration à l’intérieur d’un coffret ou d’une armoire modulaire. L’appareil est prévu pour fonctionner dans une plage de température ambiante de -25 à 60 °C, avec un degré de pollution 3, ce qui correspond aux contraintes habituelles rencontrées en environnement technique. Sa finition blanche RAL 9003 s’harmonise avec les autres appareillages modulaires de tableau pour un ensemble visuellement homogène et lisible.
