Schneider Distribution

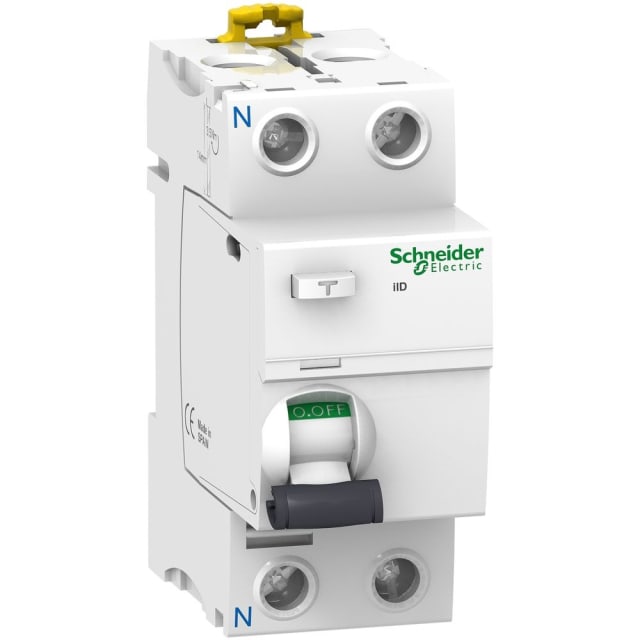

Interrupteur différentiel 2P 40A 30mA type A A9R01240

Marque : Schneider Distribution Série : Acti9 iID EAN : 3606480091513 SKU : 4106632 Réf. fabricant : A9R01240

Interrupteur différentiel Acti9 iID 2P 40A 30 mA type A, pour montage sur rail DIN. Protection différentielle des circuits AC et à composante continue pulsatoire, format compact 2 modules.

99.28€ HTVA

Par 1 pièce

96 en stock

96 en stock

Quantité Prix HTVA Remise
0-2 99.28€ 0%
3-5 97.30€ 2%
6-10 96.30€ 3%
11+ 95.31€ 4%
Référence Produit Nombre de pôles Courant de défaut de dimensionnement Courant nominal Type sélectif Disponibilité Prix HTVA
4106632 Réf. 4106632 Interrupteur différentiel 2P 40A 30mA type A A9R01240 Modèle sélectionné
Nombre de pôles
2
Courant de défaut de dimensionnement
0,03 A
Courant nominal
40 A
Type sélectif
non
2 0,03 A 40 A non En stock 99.28€ HTVA par 1 pièce En stock
4106633 Réf. 4106633 Interrupteur différentiel 4P 40A 30mA type A A9R01440
Nombre de pôles
4
Courant de défaut de dimensionnement
0,03 A
Courant nominal
40 A
Type sélectif
non
4 0,03 A 40 A non En stock 104.82€ HTVA par 1 pièce En stock
4106634 Réf. 4106634 Interrupteur différentiel type A 2P 40A 300mA A9R04240
Nombre de pôles
2
Courant de défaut de dimensionnement
0,3 A
Courant nominal
40 A
Type sélectif
non
2 0,3 A 40 A non En stock 93.56€ HTVA par 1 pièce En stock
4106635 Réf. 4106635 Interrupteur différentiel type A 2P 63A 300mA A9R04263
Nombre de pôles
2
Courant de défaut de dimensionnement
0,3 A
Courant nominal
63 A
Type sélectif
non
2 0,3 A 63 A non En stock 132.83€ HTVA par 1 pièce En stock
4106636 Réf. 4106636 Interrupteur différentiel tétrapolaire 40A 300mA type A
Nombre de pôles
4
Courant de défaut de dimensionnement
0,3 A
Courant nominal
40 A
Type sélectif
non
4 0,3 A 40 A non En stock 93.56€ HTVA par 1 pièce En stock
4106637 Réf. 4106637 Interrupteur différentiel 4P 63A 300mA type A A9R04463
Nombre de pôles
4
Courant de défaut de dimensionnement
0,3 A
Courant nominal
63 A
Type sélectif
non
4 0,3 A 63 A non Sur commande 140.36€ HTVA par 1 pièce Sur commande
4106901 Réf. 4106901 Interrupteur différentiel 2P 25A 30mA type A A9R01225
Nombre de pôles
2
Courant de défaut de dimensionnement
0,03 A
Courant nominal
25 A
Type sélectif
non
2 0,03 A 25 A non En stock 126.94€ HTVA par 1 pièce En stock
4107283 Réf. 4107283 Interrupteur différentiel type A 63A 30mA 2P A9R01263
Nombre de pôles
2
Courant de défaut de dimensionnement
0,03 A
Courant nominal
63 A
Type sélectif
non
2 0,03 A 63 A non En stock 208.88€ HTVA par 1 pièce En stock
4107285 Réf. 4107285 Interrupteur différentiel 4P 25A 30mA type A A9R01425
Nombre de pôles
4
Courant de défaut de dimensionnement
0,03 A
Courant nominal
25 A
Type sélectif
non
4 0,03 A 25 A non En stock 135.29€ HTVA par 1 pièce En stock
4107286 Réf. 4107286 Interrupteur différentiel 4P 63A 30mA type A A9R01463
Nombre de pôles
4
Courant de défaut de dimensionnement
0,03 A
Courant nominal
63 A
Type sélectif
non
4 0,03 A 63 A non En stock 232.82€ HTVA par 1 pièce En stock
4107287 Réf. 4107287 Interrupteur différentiel type A 4P 100A 30mA A9R01491
Nombre de pôles
4
Courant de défaut de dimensionnement
0,03 A
Courant nominal
100 A
Type sélectif
non
4 0,03 A 100 A non En stock 246.88€ HTVA par 1 pièce En stock
4107288 Réf. 4107288 Interrupteur différentiel 2P 25A 300mA type A A9R04225
Nombre de pôles
2
Courant de défaut de dimensionnement
0,3 A
Courant nominal
25 A
Type sélectif
non
2 0,3 A 25 A non En stock 118.17€ HTVA par 1 pièce En stock
4107290 Réf. 4107290 Interrupteur différentiel 4P 25A 300mA type A A9R04425
Nombre de pôles
4
Courant de défaut de dimensionnement
0,3 A
Courant nominal
25 A
Type sélectif
non
4 0,3 A 25 A non En stock 122.49€ HTVA par 1 pièce En stock
4107291 Réf. 4107291 Interrupteur différentiel 4P 100A 300mA type A A9R04491
Nombre de pôles
4
Courant de défaut de dimensionnement
0,3 A
Courant nominal
100 A
Type sélectif
non
4 0,3 A 100 A non En stock 220.31€ HTVA par 1 pièce En stock
4107294 Réf. 4107294 Interrupteur différentiel 4P 40A 300mA type A A9R05440
Nombre de pôles
4
Courant de défaut de dimensionnement
0,3 A
Courant nominal
40 A
Type sélectif
oui
4 0,3 A 40 A oui En stock 146.72€ HTVA par 1 pièce En stock
4107295 Réf. 4107295 Interrupteur différentiel 4P 63A 300mA type A A9R05463
Nombre de pôles
4
Courant de défaut de dimensionnement
0,3 A
Courant nominal
63 A
Type sélectif
oui
4 0,3 A 63 A oui En stock 207.72€ HTVA par 1 pièce En stock

Interrupteur différentiel 2P 40A 30mA type A pour la protection des personnes et des circuits

Cet interrupteur différentiel 2 pôles 40 A 30 mA type A est conçu pour assurer la coupure automatique d’un circuit en cas de défaut d’isolement. Avec une sensibilité de 30 mA, il contribue à la protection des personnes contre les contacts directs ou indirects, tout en participant à la prévention des risques liés aux courants de fuite. Son format modulaire en 2 pôles le destine aux installations monophasées 230 V nécessitant une protection différentielle claire, lisible et adaptée aux usages résidentiels ou tertiaires.

Type A : adapté aux circuits avec composants électroniques

La détection de type A permet de prendre en charge les défauts différentiels en courant alternatif ainsi que les courants résiduels pulsatoires. Ce point est particulièrement important pour les circuits alimentant des équipements intégrant de l’électronique de puissance. Cela en fait un choix pertinent lorsqu’une protection différentielle plus adaptée qu’un simple type AC est recherchée pour certaines lignes spécifiques du tableau électrique.

Calibre 40 A et montage sur rail DIN pour une intégration simple au tableau

Avec un courant nominal de 40 A, ce modèle s’intègre facilement dans un tableau de répartition en amont de départs à protéger selon l’architecture retenue. Son montage sur rail DIN facilite une pose propre et rapide dans les coffrets modulaires. Sa largeur de 2 modules permet d’optimiser l’espace disponible dans le tableau, tout en conservant un appareillage compact et cohérent avec les ensembles de distribution actuels.

Lecture en face avant et sécurité de maintenance

Ce modèle de la gamme Acti9 iID dispose d’une signalisation mécanique en face avant permettant d’identifier plus rapidement l’appareil déclenché. La fenêtre de position du maneton apporte une lecture visuelle utile lors des opérations de contrôle ou de remise en service. Pour l’installateur comme pour l’exploitant, ce type d’information améliore la lisibilité du tableau et facilite les interventions en aval.

Caractéristiques techniques utiles à l’installation

Cet interrupteur différentiel fonctionne en 230 V, en 50/60 Hz, avec une tension d’isolement Ui de 500 V et une tenue aux chocs Uimp de 6 kV. Il accepte le raccordement de conducteurs monofilares de 1 à 35 mm² et de conducteurs multifilaires de 1 à 25 mm², ce qui couvre de nombreuses configurations de câblage en tableau. Sa résistance au court-circuit Icw de 1,5 kA, sa résistance aux courants de choc de 0,25 kA et sa puissance dissipée de 3,8 W donnent des repères concrets pour une intégration soignée dans un ensemble de protection et de distribution.

Format compact et tenue adaptée aux environnements de tableau

Avec des dimensions de 36 mm de largeur, 91 mm de hauteur et 73,5 mm de profondeur, cet appareil conserve un encombrement réduit. Son indice de protection IP20, porté à IP40 une fois installé dans son enveloppe, convient à l’usage en tableau électrique. Il est prévu pour fonctionner dans une plage de température de -25 à 60 °C, avec un degré de pollution 3, ce qui répond aux contraintes habituelles d’exploitation dans les environnements techniques intérieurs.

Un choix pertinent pour composer un tableau modulaire cohérent

Grâce à sa configuration 2P, son seuil différentiel de 30 mA, son calibre 40 A et sa technologie type A, cet interrupteur différentiel répond aux besoins des installations recherchant une protection différentielle modulaire claire et bien dimensionnée. Il trouve naturellement sa place dans les tableaux de distribution associant protections différentielles, disjoncteurs divisionnaires et accessoires modulaires, avec la logique de compatibilité et de lisibilité attendue sur une installation proprement organisée.

Caractéristiques techniques

Nombre de pôles2
Courant de défaut de dimensionnement0.03 A
Courant nominal40 A
Type de courant différentielA
Largeur en unités de division2
Type de montagebarre DIN
Type sélectifnon
Tension de dimensionnement230 V
Type micro-retardénon
Tension d'isolement de mesure Ui500 V
Résistance au court-circuit (Icw)1.5 kA
Tension nominale de tenue aux chocs Uimp6 kV
Fréquence50/60 Hz
Dispositifs supplémentaires possiblesoui
Type de tensionAC
Avec dispositif de verrouillageoui
Résistance aux courant de choc0.25 kA
Classe de protection (IP)IP20
Profondeur totale44 mm
Section du conducteur monofilaire raccordable1...35 mm²
Puissance dissipée3.8 W
Section du conducteur multifilaire pouvant être raccordée1...25 mm²
Degré de pollution3
Température ambiante durant le fonctionnement-25...60 °C
Antidéflagrantnon
Couleurblanc
Numéro RAL (semblable)9003
Largeur d'appareil36 mm
Hauteur d'appareil91 mm
Profondeur d'appareil73.5 mm
Product Carbon Footprint (CO2)Déclaration du fournisseur
Poids avec emballage0,219 kg

Produits de la même série que le produit consulté

Cet interrupteur différentiel 2P 40A 30mA type A convient-il pour protéger un circuit monophasé ?

Oui, sa configuration 2 pôles est adaptée à un circuit monophasé 230 V, à condition que le câblage et le tableau soient conformes à votre installation. La pose doit être réalisée par une personne qualifiée.

Quelle est la différence entre un interrupteur différentiel type A et un type AC ?

Le type A est prévu pour détecter aussi certains défauts liés à des appareils électroniques, alors que le type AC est destiné aux défauts alternatifs classiques. Le type A est donc plus polyvalent pour des usages domestiques modernes.

Ce modèle peut-il être monté sur rail DIN dans un tableau électrique ?

Oui, il est prévu pour un montage sur barre DIN, ce qui correspond à l’installation standard dans un tableau modulaire.

Peut-on ajouter des accessoires ou des dispositifs complémentaires sur ce modèle ?

Oui, des dispositifs supplémentaires sont possibles sur cette référence. En revanche, il faut vérifier la compatibilité exacte de l’accessoire avant achat.

Comment reconnaître rapidement si l’interrupteur différentiel a déclenché ?

La gamme Acti9 iID intègre un indicateur visuel de position, utile pour voir si l’appareil est ouvert ou fermé. Cela facilite le diagnostic lors d’une coupure.

Que faut-il vérifier avant de le remplacer par un autre interrupteur différentiel ?

Il faut vérifier la compatibilité avec le tableau, le type de protection recherché, le nombre de pôles, le format modulaire et la place disponible. En cas de doute, faites valider le remplacement par un électricien.
