Schneider Distribution

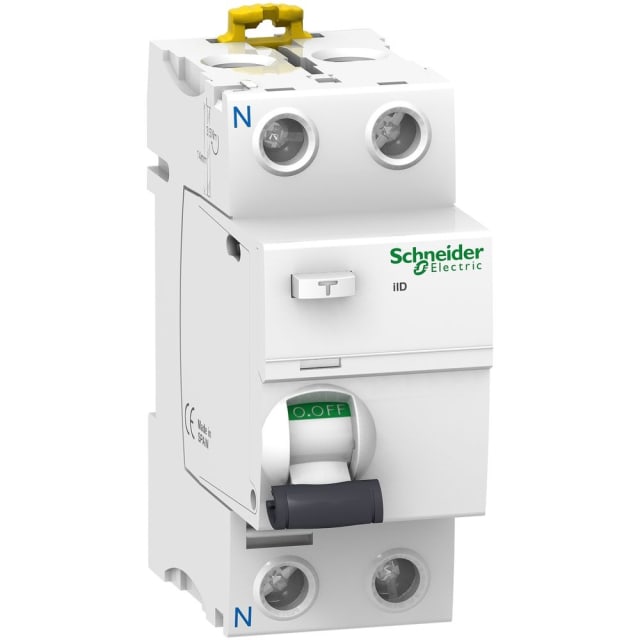

Interrupteur différentiel 2P 25A 30mA type A A9R01225

Marque : Schneider Distribution Série : Acti9 iID EAN : 3606480091483 SKU : 4106901 Réf. fabricant : A9R01225

Interrupteur différentiel Acti9 iID 2P 25 A 30 mA type A, montage sur rail DIN, pour la protection des circuits monophasés contre les défauts différentiels en résidentiel et tertiaire.

126.94€ HTVA

Par 1 pièce

37 en stock

37 en stock

Quantité Prix HTVA Remise
0-2 126.94€ 0%
3-5 124.40€ 2%
6-10 123.13€ 3%
11+ 121.86€ 4%
Référence Produit Nombre de pôles Courant de défaut de dimensionnement Courant nominal Type sélectif Disponibilité Prix HTVA
4106901 Réf. 4106901 Interrupteur différentiel 2P 25A 30mA type A A9R01225 Modèle sélectionné
Nombre de pôles
2
Courant de défaut de dimensionnement
0,03 A
Courant nominal
25 A
Type sélectif
non
2 0,03 A 25 A non En stock 126.94€ HTVA par 1 pièce En stock
4106632 Réf. 4106632 Interrupteur différentiel 2P 40A 30mA type A A9R01240
Nombre de pôles
2
Courant de défaut de dimensionnement
0,03 A
Courant nominal
40 A
Type sélectif
non
2 0,03 A 40 A non En stock 99.28€ HTVA par 1 pièce En stock
4106633 Réf. 4106633 Interrupteur différentiel 4P 40A 30mA type A A9R01440
Nombre de pôles
4
Courant de défaut de dimensionnement
0,03 A
Courant nominal
40 A
Type sélectif
non
4 0,03 A 40 A non En stock 104.82€ HTVA par 1 pièce En stock
4106634 Réf. 4106634 Interrupteur différentiel type A 2P 40A 300mA A9R04240
Nombre de pôles
2
Courant de défaut de dimensionnement
0,3 A
Courant nominal
40 A
Type sélectif
non
2 0,3 A 40 A non En stock 93.56€ HTVA par 1 pièce En stock
4106635 Réf. 4106635 Interrupteur différentiel type A 2P 63A 300mA A9R04263
Nombre de pôles
2
Courant de défaut de dimensionnement
0,3 A
Courant nominal
63 A
Type sélectif
non
2 0,3 A 63 A non En stock 132.83€ HTVA par 1 pièce En stock
4106636 Réf. 4106636 Interrupteur différentiel tétrapolaire 40A 300mA type A
Nombre de pôles
4
Courant de défaut de dimensionnement
0,3 A
Courant nominal
40 A
Type sélectif
non
4 0,3 A 40 A non En stock 93.56€ HTVA par 1 pièce En stock
4106637 Réf. 4106637 Interrupteur différentiel 4P 63A 300mA type A A9R04463
Nombre de pôles
4
Courant de défaut de dimensionnement
0,3 A
Courant nominal
63 A
Type sélectif
non
4 0,3 A 63 A non Sur commande 140.36€ HTVA par 1 pièce Sur commande
4107283 Réf. 4107283 Interrupteur différentiel type A 63A 30mA 2P A9R01263
Nombre de pôles
2
Courant de défaut de dimensionnement
0,03 A
Courant nominal
63 A
Type sélectif
non
2 0,03 A 63 A non En stock 208.88€ HTVA par 1 pièce En stock
4107285 Réf. 4107285 Interrupteur différentiel 4P 25A 30mA type A A9R01425
Nombre de pôles
4
Courant de défaut de dimensionnement
0,03 A
Courant nominal
25 A
Type sélectif
non
4 0,03 A 25 A non En stock 135.29€ HTVA par 1 pièce En stock
4107286 Réf. 4107286 Interrupteur différentiel 4P 63A 30mA type A A9R01463
Nombre de pôles
4
Courant de défaut de dimensionnement
0,03 A
Courant nominal
63 A
Type sélectif
non
4 0,03 A 63 A non En stock 232.82€ HTVA par 1 pièce En stock
4107287 Réf. 4107287 Interrupteur différentiel type A 4P 100A 30mA A9R01491
Nombre de pôles
4
Courant de défaut de dimensionnement
0,03 A
Courant nominal
100 A
Type sélectif
non
4 0,03 A 100 A non En stock 246.88€ HTVA par 1 pièce En stock
4107288 Réf. 4107288 Interrupteur différentiel 2P 25A 300mA type A A9R04225
Nombre de pôles
2
Courant de défaut de dimensionnement
0,3 A
Courant nominal
25 A
Type sélectif
non
2 0,3 A 25 A non En stock 118.17€ HTVA par 1 pièce En stock
4107290 Réf. 4107290 Interrupteur différentiel 4P 25A 300mA type A A9R04425
Nombre de pôles
4
Courant de défaut de dimensionnement
0,3 A
Courant nominal
25 A
Type sélectif
non
4 0,3 A 25 A non En stock 122.49€ HTVA par 1 pièce En stock
4107291 Réf. 4107291 Interrupteur différentiel 4P 100A 300mA type A A9R04491
Nombre de pôles
4
Courant de défaut de dimensionnement
0,3 A
Courant nominal
100 A
Type sélectif
non
4 0,3 A 100 A non En stock 220.31€ HTVA par 1 pièce En stock
4107294 Réf. 4107294 Interrupteur différentiel 4P 40A 300mA type A A9R05440
Nombre de pôles
4
Courant de défaut de dimensionnement
0,3 A
Courant nominal
40 A
Type sélectif
oui
4 0,3 A 40 A oui En stock 146.72€ HTVA par 1 pièce En stock
4107295 Réf. 4107295 Interrupteur différentiel 4P 63A 300mA type A A9R05463
Nombre de pôles
4
Courant de défaut de dimensionnement
0,3 A
Courant nominal
63 A
Type sélectif
oui
4 0,3 A 63 A oui En stock 207.72€ HTVA par 1 pièce En stock

Interrupteur différentiel 2P 25A 30 mA type A pour la protection des personnes et des circuits

Cet interrupteur différentiel Acti9 iID en 2 pôles, calibré à 25 A avec une sensibilité de 30 mA et une détection de type A, est conçu pour couper rapidement l’alimentation en cas de défaut d’isolement. Il contribue à la protection contre les contacts directs ou indirects ainsi qu’à la prévention des risques liés aux courants de fuite à la terre. Son format modulaire le rend particulièrement adapté aux tableaux électriques résidentiels et tertiaires lorsque l’on recherche une protection différentielle dédiée, lisible et simple à intégrer.

Type A : une réponse adaptée aux usages électriques courants avec composante continue

La technologie différentielle de type A permet de détecter les défauts sur courants alternatifs ainsi que sur certaines composantes pulsées, ce qui en fait un choix pertinent pour de nombreux circuits alimentant des équipements modernes. Il convient notamment lorsque l’installation comporte des usages susceptibles de générer ce type de défaut, tout en conservant une sensibilité 30 mA orientée protection des personnes. Ce positionnement en fait une solution cohérente pour les lignes nécessitant une protection différentielle plus adaptée qu’un simple type AC.

Format modulaire rail DIN pour une intégration propre dans le tableau

Avec une largeur de 2 modules, une fixation sur barre DIN et un encombrement maîtrisé, cet appareil s’intègre facilement dans les coffrets et tableaux de distribution. Ses dimensions de 36 mm de large, 91 mm de haut et 73,5 mm de profondeur facilitent le repérage de l’espace nécessaire avant montage. Le raccordement accepte des conducteurs monofilares de 1 à 35 mm² et multifilaires de 1 à 25 mm², ce qui apporte de la souplesse lors du câblage, aussi bien en neuf qu’en rénovation de tableau.

Lecture en face avant et maintenance sécurisée en aval

Ce modèle se distingue par une signalisation mécanique en face avant qui aide à identifier rapidement l’appareil déclenché lors d’un défaut. Il intègre également une indication visuelle d’ouverture complète des pôles par bande verte au niveau du maneton, un point utile pour les opérations de contrôle et de maintenance en aval. Pour l’installateur comme pour l’exploitant, cette lecture immédiate améliore le confort d’intervention dans le tableau sans multiplier les vérifications.

Caractéristiques électriques pensées pour la tenue de l’installation

Prévu pour une tension de dimensionnement de 230 V et une fréquence de 50 Hz, cet interrupteur différentiel présente une tension d’isolement Ui de 500 V et une tenue aux chocs Uimp de 6 kV. Sa résistance au court-circuit Icw est donnée pour 1,5 kA, avec une résistance aux courants de choc de 0,25 kA. Ces caractéristiques le destinent à une utilisation modulaire sérieuse dans une chaîne de protection cohérente, en complément des autres dispositifs du tableau. Sa puissance dissipée de 3,2 W reste également compatible avec une implantation soignée dans un ensemble modulaire.

Conditions d’utilisation adaptées aux environnements de tableau électrique

Ce dispositif présente un indice de protection IP20 et atteint un niveau supérieur une fois intégré dans son enveloppe modulaire. Il fonctionne dans une plage de température ambiante de -25 à 60 °C, avec un degré de pollution 3, ce qui correspond aux conditions rencontrées dans de nombreux environnements techniques courants. Son coloris blanc RAL 9003 permet en outre une intégration homogène avec les autres appareillages modulaires de tableau.

Un choix pertinent pour composer un tableau Acti9 cohérent et évolutif

Issu de la gamme Acti9 iID, cet interrupteur différentiel 2P 25A 30 mA type A s’intègre naturellement dans une architecture de protection modulaire organisée. La possibilité d’ajouter des dispositifs complémentaires constitue un avantage pour faire évoluer le tableau selon les besoins du chantier ou de l’installation. Pour l’acheteur professionnel comme pour le particulier averti, c’est une solution claire à sélectionner lorsqu’il faut un interrupteur différentiel compact, de type A, en 25 A, pour protéger efficacement un départ ou un groupe de circuits.

Caractéristiques techniques

Nombre de pôles2
Courant de défaut de dimensionnement0.03 A
Courant nominal25 A
Type de courant différentielA
Largeur en unités de division2
Type de montagebarre DIN
Type sélectifnon
Tension de dimensionnement230 V
Type micro-retardénon
Tension d'isolement de mesure Ui500 V
Résistance au court-circuit (Icw)1.5 kA
Tension nominale de tenue aux chocs Uimp6 kV
Fréquence50 Hz
Dispositifs supplémentaires possiblesoui
Type de tensionAC
Avec dispositif de verrouillageoui
Résistance aux courant de choc0.25 kA
Classe de protection (IP)IP20
Profondeur totale44 mm
Section du conducteur monofilaire raccordable1...35 mm²
Puissance dissipée3.2 W
Section du conducteur multifilaire pouvant être raccordée1...25 mm²
Degré de pollution3
Température ambiante durant le fonctionnement-25...60 °C
Antidéflagrantnon
Couleurblanc
Numéro RAL (semblable)9003
Largeur d'appareil36 mm
Hauteur d'appareil91 mm
Profondeur d'appareil73.5 mm
Product Carbon Footprint (CO2)Déclaration du fournisseur
Poids avec emballage0,218 kg

Produits de la même série que le produit consulté

Cet interrupteur différentiel doit-il être monté sur rail DIN dans un tableau électrique ?

Oui. Ce modèle est prévu pour un montage sur barre DIN et occupe 2 modules de largeur. Il s’intègre donc dans un tableau modulaire standard, à condition de disposer de l’espace nécessaire et d’un câblage conforme.

Peut-on utiliser ce modèle pour protéger des circuits avec des appareils électroniques ou de l’électroménager moderne ?

Oui, son type A est adapté aux circuits susceptibles de générer des composantes continues pulsées, comme certains appareils électroniques, lave-linge ou plaques de cuisson compatibles. En cas de doute sur l’usage exact, il faut vérifier la charge à protéger avant l’installation.

Faut-il prévoir un serrage ou un câblage particulier pour l’installation ?

L’appareil accepte des conducteurs rigides et souples dans les plages indiquées par le fabricant. Le point important est de respecter la section de conducteur compatible, le sens de raccordement et le couple de serrage prescrit dans la notice d’installation.

Comment vérifier que l’interrupteur différentiel est bien fonctionnel après la pose ?

Il faut utiliser le bouton de test intégré une fois l’appareil alimenté. Si le test déclenche correctement la coupure, cela confirme le bon fonctionnement de la partie différentielle. En revanche, cela ne remplace pas un contrôle complet de l’installation par un professionnel si nécessaire.

Peut-on ajouter des accessoires ou un dispositif de verrouillage sur cet appareil ?

Oui. Les caractéristiques indiquent que des dispositifs supplémentaires sont possibles et qu’il dispose d’un dispositif de verrouillage. C’est utile en tableau pour sécuriser certaines opérations de maintenance ou de consignation.

Ce modèle convient-il pour un tableau domestique ou tertiaire en 230 V ?

Oui, il est donné pour une tension nominale de 230 V et une fréquence de 50 Hz. Il est donc adapté aux installations monophasées courantes, sous réserve que le dimensionnement du circuit soit cohérent avec le reste de la protection.
