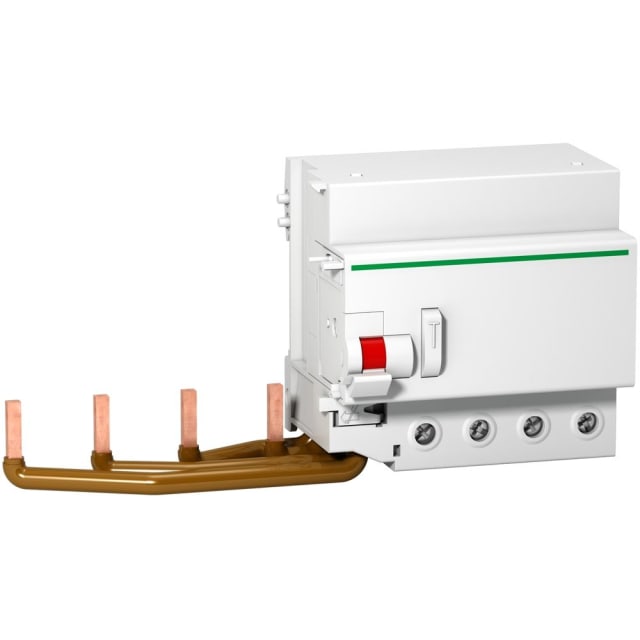

Interrupteur différentiel Vigi C120 125A 4P 300mA AC

Bloc différentiel 4 pôles pour disjoncteur modulaire C120

L’interrupteur différentiel Vigi C120 125A 4P 300mA AC est un bloc différentiel additionnel conçu pour s’associer à un disjoncteur de la gamme Acti9 C120. En configuration 4 pôles, il convient aux installations triphasées avec neutre et permet d’ajouter une protection différentielle dédiée sur des départs de forte intensité. Avec un courant nominal de 125 A et une tension d’utilisation de 230 à 415 V en 50/60 Hz, il répond aux besoins des tableaux de distribution où la continuité d’exploitation et la lisibilité du montage sont essentielles.

Protection différentielle 300 mA type AC pour les défauts à la terre

Ce modèle intègre une sensibilité de 300 mA en type AC, adaptée à la détection des courants de défaut alternatifs sinusoïdaux. Cette configuration est particulièrement indiquée pour la protection des installations contre les défauts d’isolement et la limitation des risques liés aux courants de fuite, notamment dans les circuits alimentant des équipements compatibles avec ce type de détection. Son déclenchement instantané, sans temporisation réglable, assure une réaction immédiate en cas de défaut différentiel.

Calibre 125 A pour les départs de puissance en environnement tertiaire et industriel

Avec son calibre élevé de 125 A, ce Vigi C120 s’adresse aux applications nécessitant une protection différentielle sur des circuits de distribution importants. Il trouve naturellement sa place dans les coffrets et tableaux alimentant des lignes de puissance, des armoires techniques ou des installations collectives. Son exécution 4P permet de surveiller l’ensemble des conducteurs actifs, ce qui est indispensable sur les réseaux où l’équilibrage des phases et la protection globale du départ doivent être assurés avec précision.

Montage sur rail DIN et intégration cohérente dans un tableau modulaire

Prévu pour une pose sur rail DIN 35 mm, ce bloc différentiel s’intègre dans une architecture modulaire de tableau. Son format en 10 pas de 9 mm facilite l’anticipation de l’encombrement lors du dimensionnement du coffret. La connexion par vis et la conception de bornes compatibles avec des conducteurs monofilaires de 1 à 50 mm² et multifilaires de 1 à 35 mm² permettent un raccordement adapté aux sections courantes rencontrées sur des départs de cette catégorie.

Caractéristiques électriques pensées pour la tenue de l’installation

Ce dispositif dispose d’une tension d’isolement assignée Ui de 500 V et d’une tenue aux chocs Uimp de 6 kV, des valeurs utiles pour les ensembles de distribution soumis aux contraintes habituelles d’exploitation. Sa résistance aux courants de choc de 0,25 kA participe à une utilisation adaptée dans les tableaux électriques modernes. La puissance dissipée de 3,6 W reste également un point à considérer pour le bilan thermique global de l’enveloppe, en particulier dans les coffrets densément équipés.

Utilisation en tableau électrique avec indice IP20

Avec un indice de protection IP20, cet interrupteur différentiel est destiné à être installé à l’intérieur d’un tableau, d’un coffret ou d’une armoire assurant la protection complémentaire de l’ensemble. Il fonctionne dans une plage de température ambiante de 5 à 60 °C et présente un degré de pollution 3, ce qui correspond aux contraintes courantes des environnements techniques intérieurs. Cette configuration en fait un choix pertinent pour les installations de distribution où la protection est centralisée dans une enveloppe adaptée.

Une solution claire pour compléter la protection d’un départ Acti9 C120

Choisir un Vigi C120 125A 4P 300mA AC, c’est rechercher un bloc différentiel modulaire cohérent avec un appareillage de protection de forte intensité. Il apporte une fonction différentielle dédiée sans ajouter de complexité inutile : type AC, sensibilité 300 mA, déclenchement instantané, raccordement classique à vis et compatibilité avec une implantation sur rail DIN. Pour l’électricien comme pour l’exploitant, cela permet de composer un départ protégé de manière lisible, propre et adaptée aux besoins d’un tableau de distribution structuré.
