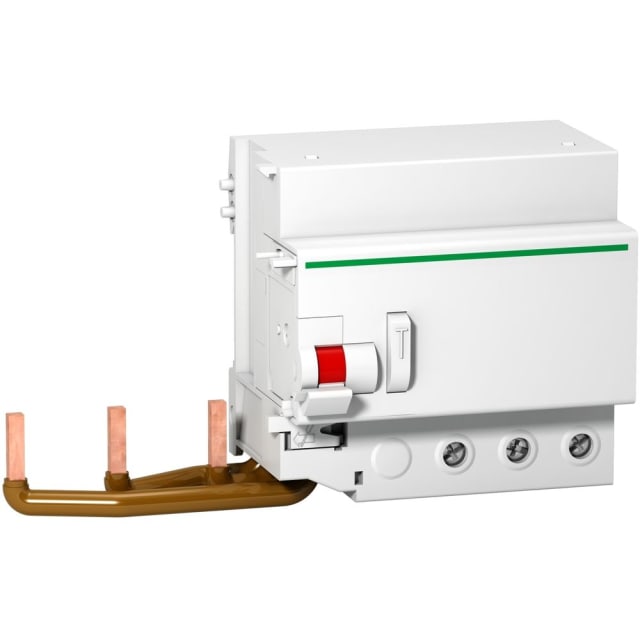

Interrupteur différentiel Vigi C120 125A 3P 300mA A

Bloc différentiel 3 pôles pour protection des départs triphasés

L’interrupteur différentiel Vigi C120 125A 3P 300mA A est un bloc différentiel additionnel de la gamme Acti9 C120, conçu pour compléter une protection modulaire sur circuits triphasés. Avec ses 3 pôles protégés et son calibre de 125 A, il répond aux besoins des tableaux de distribution où la continuité d’exploitation doit s’accompagner d’une détection efficace des défauts d’isolement. Son format modulaire facilite son intégration dans les ensembles de protection et de distribution électrique sur rail DIN.

Détection différentielle type A adaptée aux défauts de courant usuels

Ce modèle dispose d’une sensibilité de 300 mA en type A. Il détecte les défauts différentiels alternatifs ainsi que les courants résiduels à composante pulsée, ce qui le rend pertinent pour de nombreux usages en environnement tertiaire, industriel léger ou technique. Le seuil de 300 mA est particulièrement adapté à la protection des installations contre les risques liés aux défauts d’isolement, notamment dans une logique de protection des biens et de limitation des risques d’échauffement d’origine électrique.

Calibre 125 A pour installations de forte intensité

Avec un courant nominal de 125 A, ce bloc différentiel accompagne les appareils de protection destinés aux lignes à intensité élevée. Il convient aux tableaux alimentant des équipements triphasés, des départs de puissance ou des distributions nécessitant un appareillage dimensionné pour des charges importantes. La tension nominale de 230 à 415 V en 50/60 Hz permet son emploi dans des configurations courantes en courant alternatif, avec une bonne cohérence pour les architectures de distribution modulaires de la série C120.

Déclenchement instantané pour une réaction immédiate au défaut

Le déclenchement est instantané, avec un temps de retard maximal de 0 ms et sans réglage de temporisation. Cette configuration permet une coupure immédiate lors de l’apparition d’un courant de défaut, ce qui convient aux schémas de protection recherchant une réponse directe sans sélectivité temporelle intégrée au bloc différentiel. C’est un choix technique pertinent lorsque l’objectif est de sécuriser rapidement le circuit protégé sans complexifier les réglages sur site.

Caractéristiques électriques utiles en environnement de tableau

Ce Vigi C120 bénéficie d’une tension d’isolement Ui de 500 V et d’une tenue aux chocs Uimp de 6 kV, des valeurs adaptées aux contraintes électriques rencontrées dans les coffrets et armoires de distribution. Sa résistance aux courants de choc de 0,25 kA renforce son adéquation aux installations exposées aux perturbations usuelles. La puissance dissipée de 3,6 W reste compatible avec une intégration en tableau en tenant compte de la gestion thermique de l’ensemble.

Raccordement pratique et intégration modulaire en coffret

Pour le câblage, l’appareil accepte des conducteurs monofilaires de 1 à 50 mm² et des conducteurs multifilaires de 1 à 35 mm², ce qui laisse une bonne souplesse de raccordement selon la section retenue dans le tableau. Son indice de protection IP20 le destine à une mise en œuvre dans une enveloppe adaptée. Il s’intègre sur rail DIN symétrique 35 mm, dans un encombrement modulaire pensé pour les tableaux électriques où la lisibilité du montage et l’optimisation de place sont importantes.

Un choix cohérent pour la protection différentielle sur Acti9 C120

Ce bloc différentiel Acti9 Vigi C120 125A 3P 300mA A s’adresse aux professionnels recherchant une protection différentielle modulaire compatible avec les appareillages de la série C120, pour des circuits triphasés à fort calibre. Son association entre type A, sensibilité 300 mA, déclenchement instantané et capacité de raccordement élevée en fait une solution claire pour compléter un tableau de distribution avec un niveau de protection adapté aux défauts d’isolement sur installations techniques.
