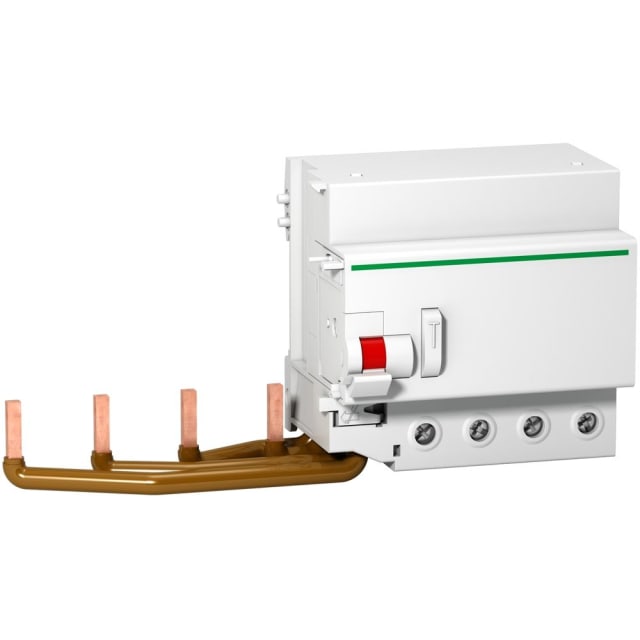

Interrupteur différentiel Vigi C120 4P 1000 mA A9N18589

Bloc différentiel 4P pour protection des départs forte intensité

L’interrupteur différentiel Vigi C120 4P 1000 mA s’utilise comme bloc additif pour les appareils de la gamme Acti9 C120. En version tétrapolaire, il permet la détection des défauts d’isolement sur installations triphasées avec neutre, tout en restant adapté à des intensités nominales élevées jusqu’à 125 A. Ce positionnement en fait une solution pertinente pour les tableaux de distribution, les départs de puissance et les circuits où la protection différentielle doit être associée à un disjoncteur compatible de la série.

Sensibilité 1000 mA type A pour les défauts différentiels usuels

Avec un courant différentiel assigné de 1000 mA, ce bloc différentiel répond aux besoins de protection des installations où l’on recherche avant tout une protection contre les défauts d’isolement à un niveau adapté aux usages de distribution. Son type A permet la prise en compte des courants différentiels alternatifs et des composantes continues pulsées, ce qui le rend approprié aux équipements électriques actuels intégrant de l’électronique de puissance, de la commande ou du redressement.

Association prévue avec la série Acti9 C120

Ce modèle appartient à la série Acti9 Vigi C120 et se monte en complément d’un appareil compatible de la même famille. Ce principe de bloc additif permet de constituer une protection différentielle sans changer l’architecture générale du tableau, tout en conservant une solution cohérente pour les ensembles de protection et de distribution. Pour l’acheteur professionnel comme pour l’installateur, c’est un choix qui facilite l’intégration dans un coffret existant ou dans un tableau neuf déjà dimensionné autour de la plateforme C120.

Caractéristiques électriques adaptées aux tableaux de distribution

Le Vigi C120 4P fonctionne sur une tension nominale de 230 à 415 V en 50/60 Hz, avec une tension d’isolement Ui de 500 V et une tenue aux chocs Uimp de 6 kV. Son déclenchement est non temporisé, avec un temps de retard maximal de 0 ms, ce qui convient aux configurations nécessitant une coupure immédiate sur défaut différentiel. La résistance aux courants de choc de 0,25 kA complète le profil technique du produit pour une utilisation en environnement de distribution électrique.

Raccordement pratique pour sections courantes en armoire

Ce bloc différentiel accepte des conducteurs monofilares de 1 à 50 mm² et des conducteurs multifilaires de 1 à 35 mm². Cette plage de raccordement couvre de nombreuses configurations de câblage en tableau, aussi bien pour des départs de puissance que pour des liaisons internes d’armoire. L’installateur bénéficie ainsi d’une bonne souplesse pour adapter le câblage au calibre du circuit et à l’organisation du coffret.

Format destiné à une intégration propre en enveloppe

Avec un indice de protection IP20, ce bloc est destiné à être installé dans une enveloppe ou un tableau approprié. Sa puissance dissipée de 3,6 W aide à anticiper la gestion thermique dans les ensembles de distribution. Le produit est prévu pour fonctionner dans une plage de température ambiante de 25 à 60 °C, avec un degré de pollution 3, ce qui correspond aux conditions habituellement rencontrées dans les installations électriques techniques et tertiaires.

Un choix précis pour les besoins de protection différentielle en 4 pôles

Ce Vigi C120 4P 125 A type A 1000 mA convient aux projets où la sélection du bon bloc différentiel doit être claire dès l’achat : nombre de pôles, sensibilité, type de courant différentiel et compatibilité de gamme sont ici bien définis. Pour une rénovation de tableau, un remplacement ciblé ou une composition neuve autour d’un appareil Acti9 C120, ce modèle permet de retenir rapidement la bonne configuration sans compromis sur les données techniques utiles à l’installation.
