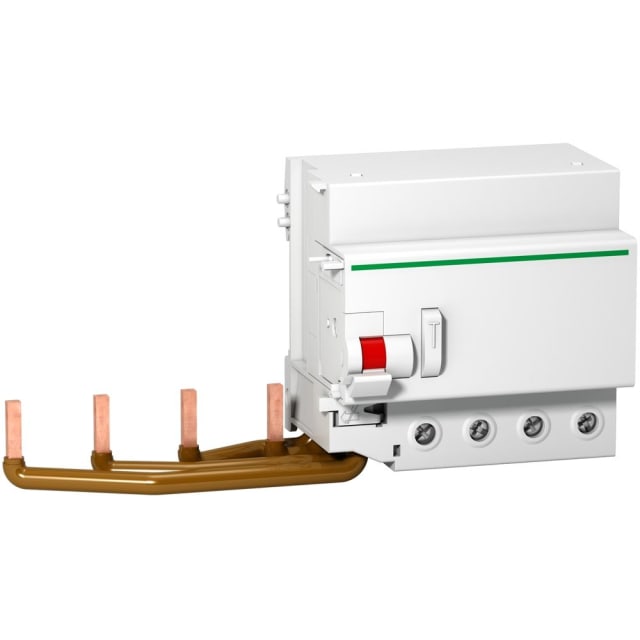

Interrupteur différentiel Vigi C120 125A 4P 300mA A9N18587

Bloc différentiel 4 pôles pour protection des circuits triphasés avec neutre

L’interrupteur différentiel Vigi C120 125A 4P 300mA s’intègre dans la gamme Acti9 C120 comme bloc différentiel additionnel destiné aux installations nécessitant une protection différentielle sur 4 pôles. Cette configuration convient aux départs triphasés avec neutre et permet d’ajouter la fonction différentielle à un disjoncteur compatible de la même famille. Avec un courant nominal de 125 A, il répond aux besoins des tableaux de distribution où les intensités élevées imposent un appareillage modulaire dimensionné pour des charges importantes.

Sensibilité 300 mA type A pour la protection différentielle des défauts à composante continue

Sa sensibilité de 300 mA le destine à la protection contre les défauts d’isolement pouvant générer des risques d’échauffement ou d’incendie, tout en assurant la détection des courants différentiels de type A. Ce type de protection prend en compte les courants alternatifs ainsi que les courants différentiels pulsés, ce qui le rend pertinent dans des environnements comportant des équipements électroniques, des alimentations ou des charges susceptibles de produire ce type de défaut. Le déclenchement est instantané, sans temporisation réglable, pour une action directe en présence d’un courant de fuite détecté.

Conçu pour les réseaux 230 à 415 V en 50/60 Hz

Ce bloc différentiel est prévu pour une tension nominale de 230 à 415 V en courant alternatif et une fréquence de 50/60 Hz, ce qui lui permet de s’intégrer facilement dans de nombreuses architectures de distribution basse tension. Sa tension d’isolement Ui de 500 V et sa tenue aux chocs Uimp de 6 kV apportent un niveau adapté aux environnements de tableau électrique où la continuité de service et la tenue électrique de l’appareillage sont des critères de choix importants.

Format modulaire pour intégration en tableau et montage sur rail DIN

Le Vigi C120 se monte sur rail DIN symétrique 35 mm et conserve un format modulaire adapté aux coffrets et armoires de distribution. Sa largeur de 10 pas de 9 mm facilite l’anticipation de l’encombrement dans le tableau. Ses dimensions de 198 mm de large, 95 mm de haut et 73 mm de profondeur aident à préparer une implantation propre, notamment dans les ensembles où plusieurs protections modulaires sont regroupées. Son indice IP20, porté à IP40 une fois installé dans une enveloppe, le destine clairement à une intégration en coffret ou en armoire.

Raccordement pratique pour sections courantes en puissance

Ce modèle accepte des conducteurs monofilares de 1 à 50 mm² et des conducteurs multifilaires de 1 à 35 mm². Cette plage de raccordement permet de couvrir des sections couramment utilisées sur des départs de puissance et des distributions secondaires. Pour l’installateur, cela signifie une meilleure cohérence avec les câblages de tableau associés à un calibre de 125 A, tout en conservant une solution modulaire compacte dans l’esprit de la gamme Acti9.

Adapté aux environnements techniques exigeants

Le produit est conçu pour fonctionner jusqu’à 60 °C et présente un degré de pollution 3, ce qui le rend adapté aux environnements techniques où les contraintes d’exploitation sont plus soutenues qu’en usage courant. Sa résistance aux courants de choc de 0,25 kA et sa technologie indépendante de la tension participent à une utilisation adaptée aux tableaux devant conserver une protection différentielle cohérente même dans des conditions d’alimentation exigeantes.

Une solution claire pour compléter une protection modulaire forte intensité

Choisir ce bloc différentiel Acti9 Vigi C120 125A 4P 300mA, c’est sélectionner une solution de protection différentielle modulaire pensée pour compléter un appareillage de distribution forte intensité. Il se distingue par sa compatibilité avec les circuits 4 pôles, son calibre élevé de 125 A, sa détection type A et sa sensibilité 300 mA adaptée aux besoins de protection des installations et des équipements en tableau. Pour les intégrateurs, tableautiers et professionnels du matériel électrique, c’est une réponse précise lorsque l’objectif est d’ajouter une fonction différentielle sur un ensemble de distribution modulaire sans sortir de l’écosystème Acti9 C120.
