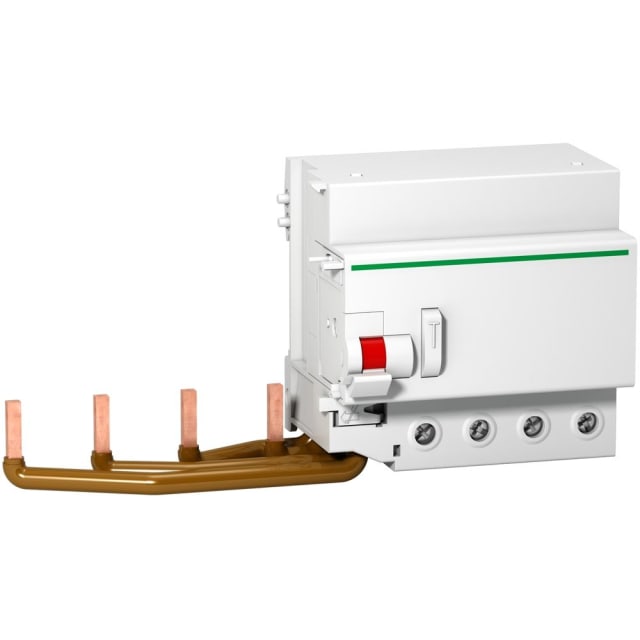

Interrupteur différentiel Vigi C120 125A 4P 300mA A

Bloc différentiel 4 pôles conçu pour les disjoncteurs Acti9 C120

Cet interrupteur différentiel Vigi C120 125A 4P 300mA type A est un bloc différentiel additionnel destiné à être associé aux disjoncteurs modulaires de la gamme Acti9 C120. Il apporte une protection différentielle sur 4 pôles dans les installations où la continuité de service, la protection des départs et la maîtrise des défauts d’isolement sont des critères essentiels. Sa conception modulaire permet une intégration propre dans un tableau électrique sur rail DIN 35 mm.

Protection différentielle type A pour défauts de courant alternatif et composante continue

Avec une sensibilité de 300 mA et un type différentiel A, ce bloc est adapté à la détection des défauts de fuite à la terre en courant alternatif ainsi que des courants résiduels comportant une composante continue pulsée. Ce niveau de sensibilité est particulièrement pertinent pour la protection des installations contre les risques liés aux défauts d’isolement et à l’échauffement d’origine électrique. Le déclenchement est instantané, sans temporisation réglable, pour une réaction immédiate en cas de défaut.

Calibre 125 A et alimentation 230 à 415 V pour réseaux triphasés avec neutre

Son courant nominal de 125 A permet son utilisation sur des circuits de puissance nécessitant un appareillage dimensionné pour des intensités élevées. Sa tension nominale de fonctionnement de 230 à 415 V et sa configuration 4 pôles le destinent naturellement aux architectures triphasées avec neutre. Il convient ainsi aux tableaux de distribution et aux départs nécessitant une protection différentielle coordonnée avec un disjoncteur modulaire compatible de la série C120.

Technologie indépendante de la tension pour un déclenchement maîtrisé

Ce modèle utilise une technologie de déclenchement différentiel indépendante de la tension, recherchée dans les environnements techniques où la sécurité de fonctionnement du dispositif différentiel doit rester cohérente avec la fonction de protection attendue. Le type A associé à une résistance aux courants de choc de 0,25 kA renforce son aptitude à travailler dans des environnements électriques exigeants, tout en restant dans un format modulaire adapté au tableau.

Raccordement pratique et intégration soignée dans l’armoire

Le raccordement accepte des conducteurs monofilares de 1 à 50 mm² et des conducteurs multifilaires de 1 à 35 mm², ce qui facilite l’adaptation aux sections couramment rencontrées en distribution. Les bornes à vis favorisent un câblage net et maîtrisé. Le produit présente un indice de protection IP20 au niveau de l’appareil, et peut atteindre un niveau de protection supérieur une fois installé dans son enveloppe. Un repérage mécanique de déclenchement permet également une lecture rapide de l’état de l’appareil lors des opérations d’exploitation et de maintenance.

Caractéristiques électriques adaptées aux tableaux de distribution

Ce bloc différentiel fonctionne en 50/60 Hz, avec une tension d’isolement Ui de 500 V et une tenue aux chocs Uimp de 6 kV. Sa puissance dissipée de 3,6 W et son degré de pollution 3 en font un appareillage pensé pour les ensembles de distribution électrique où la cohérence entre protection, encombrement et conditions d’installation est déterminante. L’absence de réglage de la sensibilité et de temporisation simplifie le choix lorsque l’on recherche une solution fixe, claire et directement identifiable.

Un choix pertinent pour la protection différentielle de départs de forte intensité

Ce Vigi C120 125A 4P 300mA A s’adresse aux installations nécessitant un bloc différentiel modulaire pour départs de forte intensité, en complément d’un disjoncteur Acti9 C120 compatible. Il constitue une solution adaptée pour combiner protection contre les défauts d’isolement, protection des personnes contre les contacts indirects selon l’architecture retenue, et limitation des risques d’incident d’origine électrique dans les tableaux de distribution. Son positionnement dans la gamme Acti9 C120 en fait un appareil facile à identifier pour les opérations de sélection, de remplacement ou d’extension d’installation.
