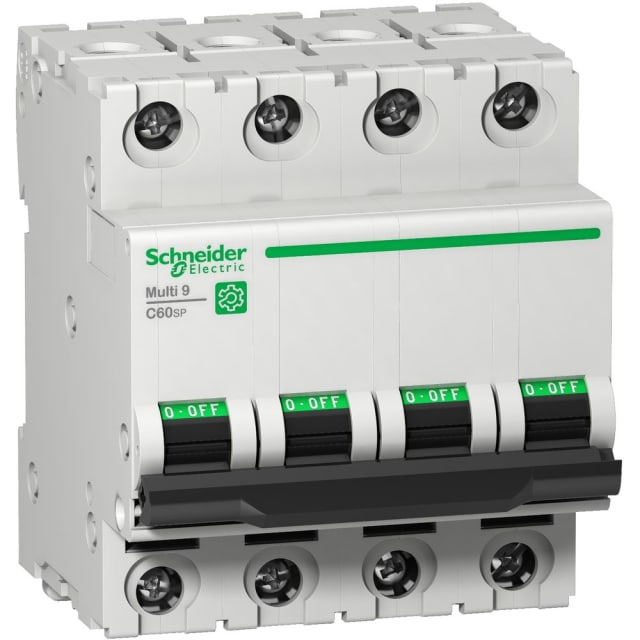

Disjoncteur tétrapolaire 32A courbe C 10kA M9F22432

Disjoncteur tétrapolaire 32A courbe C pour protection de départs triphasés avec neutre

Ce disjoncteur tétrapolaire 32A courbe C de la gamme Multi 9 est conçu pour assurer la protection des circuits contre les surcharges et les courts-circuits sur des installations nécessitant 4 pôles protégés. Sa configuration 4P avec neutre raccordable convient particulièrement aux départs triphasés avec neutre dans les tableaux de distribution, lorsque l’on recherche un appareillage modulaire capable de combiner compacité, lisibilité de repérage et protection efficace.

Pouvoir de coupure 10 kA pour tableaux et distributions exigeants

Avec un pouvoir de coupure de 10 kA, ce disjoncteur modulaire est adapté aux environnements où le niveau de court-circuit présumé impose un appareil de protection dimensionné avec sérieux. Il répond à un usage en distribution électrique où la tenue en coupure constitue un critère déterminant pour sécuriser les départs alimentant des équipements, coffrets ou sous-ensembles de puissance modérée. Cette capacité en fait un choix pertinent pour les installations tertiaires, techniques ou industrielles légères.

Courbe C 32A : un calibrage adapté aux circuits polyvalents

Son calibre 32A et sa courbe de déclenchement C en font un disjoncteur bien adapté aux circuits présentant des appels de courant modérés au démarrage. Il convient ainsi à de nombreux usages en alimentation de lignes, protections de départs ou circuits alimentant des charges courantes en courant alternatif. La courbe C offre un bon compromis pour les installations où l’on souhaite éviter des déclenchements intempestifs tout en conservant une protection cohérente du circuit.

4 pôles protégés et encombrement modulaire clair dans le tableau

Ce modèle protège les 4 pôles et occupe une largeur de 8 modules, ce qui facilite son intégration dans un tableau électrique modulaire lorsque l’on doit protéger simultanément plusieurs conducteurs sur un même départ. Sa profondeur totale de 44 mm favorise une implantation propre dans les enveloppes et coffrets compatibles. Cette architecture permet d’obtenir un câblage plus lisible et une distribution mieux structurée, notamment dans les montages où la séparation des circuits doit rester nette.

Raccordement souple pour différentes sections de conducteurs

Ce disjoncteur accepte des conducteurs monofilares de 1 à 35 mm² ainsi que des conducteurs multifilaires de 1 à 25 mm², ce qui apporte de la flexibilité au moment du câblage. Cette plage de raccordement permet de l’intégrer aussi bien sur des départs standards que sur des liaisons demandant une section plus importante, dans le respect du dimensionnement global de l’installation. Pour l’installateur, c’est un avantage concret lors de la préparation du tableau, du repérage et de l’organisation des arrivées et départs.

Caractéristiques électriques pensées pour une exploitation en courant alternatif

Prévu pour une tension de dimensionnement de 277 V en courant alternatif, ce disjoncteur dispose également d’une tension d’isolement Ui de 500 V et d’une tenue aux chocs Uimp de 6 kV. Il fonctionne sur une fréquence de 50 à 60 Hz et présente une classe de limitation énergétique 3. Ces caractéristiques participent à une protection nette du circuit et à une bonne maîtrise des contraintes électriques dans les tableaux de protection et de distribution.

Intégration technique maîtrisée dans les environnements de distribution

Avec un indice de protection IP20, une catégorie de surtension 4, un degré de pollution 3 et une température de fonctionnement étendue de -30 à 70 °C, ce disjoncteur tétrapolaire 32A courbe C répond aux attentes des intégrateurs et tableautiers recherchant un appareil modulaire destiné à une mise en œuvre rigoureuse. La possibilité d’ajouter des dispositifs supplémentaires permet en outre de faire évoluer le montage selon les besoins de signalisation, de commande ou d’auxiliaires associés.
