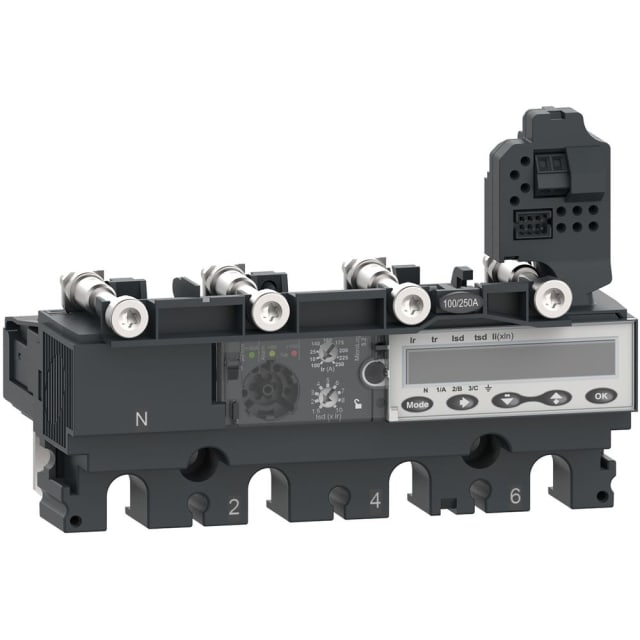

Déclencheur MicroLogic 5.2E 4P 100A ComPacT NSX C1045E100

Déclencheur électronique MicroLogic 5.2E pour disjoncteur ComPacT NSX 4 pôles

Ce déclencheur MicroLogic 5.2E 4P 100A est conçu pour équiper les disjoncteurs ComPacT NSX100, NSX160 et NSX250 en version 4 pôles. Il s’agit d’une unité de déclenchement électronique destinée à la protection des circuits de distribution, avec calibre lu à 100 A et plage de réglage de surcharge de 40 à 100 A. Son format est adapté à une intégration précise dans l’écosystème ComPacT NSX nouvelle génération, pour les tableaux où l’on recherche un niveau de réglage plus fin qu’avec une solution thermique classique.

Protection électronique réglable pour une meilleure adaptation de l’installation

Le MicroLogic 5.2E permet d’ajuster la protection en fonction des caractéristiques réelles du départ protégé. La surcharge se règle de 40 à 100 A, ce qui facilite l’adaptation au courant d’exploitation du circuit tout en conservant une base nominale à 100 A. Pour le court-circuit, l’unité propose un déclenchement retardé ainsi que des plages de réglage dédiées, avec un seuil instantané paramétrable de 60 à 1000 A et un réglage de déclenchement non retardé de 150 à 1500 A. Cette souplesse de configuration aide à mieux coordonner la protection dans les architectures de distribution basse tension.

Version 4 pôles pensée pour les applications de distribution

Avec sa conception 4 pôles, ce déclencheur convient aux installations nécessitant la coupure et la protection de l’ensemble des conducteurs concernés dans un appareillage ComPacT NSX compatible. Il répond particulièrement aux besoins des tableaux de distribution, armoires électriques et ensembles de protection où la sélectivité et le paramétrage des seuils jouent un rôle important dans la continuité d’exploitation du reste de l’installation.

Fonction de mesure d’énergie intégrée au MicroLogic 5.2E

La version MicroLogic 5.2E ne se limite pas à la protection électronique de base : elle apporte aussi une fonction de mesure énergétique, utile pour le suivi d’exploitation, l’analyse des charges et l’optimisation des consommations. Ce positionnement en fait un choix pertinent lorsque le disjoncteur doit à la fois protéger le départ et fournir des informations d’usage exploitables dans une logique de gestion technique du tableau.

Alimentation externe en courant continu et intégration dans les équipements

Ce modèle fonctionne avec une alimentation externe en courant continu 24 V. Cette caractéristique est à prendre en compte lors du dimensionnement de l’armoire ou du tableau, notamment dans les ensembles où l’alimentation auxiliaire est déjà prévue pour les fonctions de commande, de signalisation ou de supervision. L’unité est donnée pour une tension de service jusqu’à 690 V en courant alternatif à 50 et 60 Hz, ce qui permet son emploi dans de nombreuses configurations de distribution associées à la gamme ComPacT NSX.

Encombrement maîtrisé pour remplacement ou configuration ciblée

Avec des dimensions de 139,7 mm de largeur, 96,9 mm de hauteur et 90,3 mm de profondeur, ce déclencheur est adapté à une intégration cohérente dans les appareils compatibles de la gamme. Ces cotes sont utiles pour préparer un remplacement, une maintenance planifiée ou une configuration d’appareillage neuf, en particulier lorsque l’espace disponible dans le tableau doit être maîtrisé avec précision.

Un choix pertinent pour la maintenance, la mise à niveau ou la configuration d’un NSX

Ce déclencheur MicroLogic 5.2E 4P 100A s’adresse aux professionnels qui souhaitent configurer ou remettre à niveau un disjoncteur ComPacT NSX avec une solution électronique de protection et de mesure. Il convient aux projets où l’on attend un réglage précis des protections, une adaptation au courant réel du départ et une lecture plus fonctionnelle du comportement électrique de l’installation, sans ajouter de complexité inutile dans le choix de l’appareillage.
