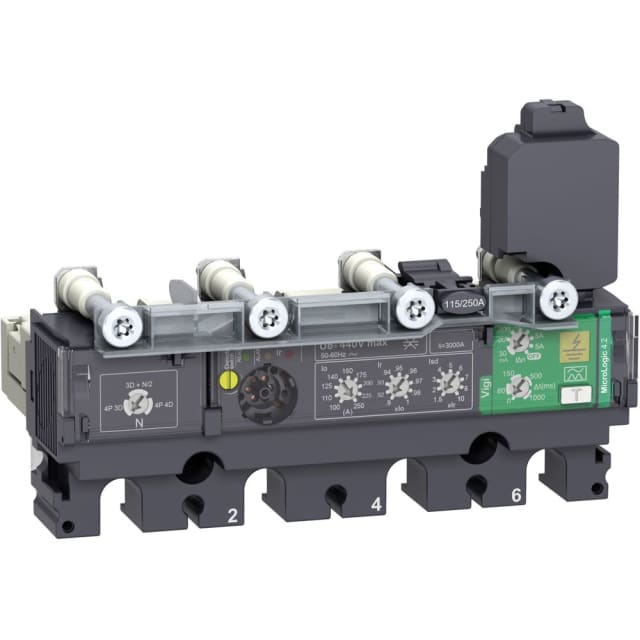

Unité de déclenchement 4P 250A MicroLogic Vigi 4.2 NSX

Unité de déclenchement électronique 4 pôles pour disjoncteurs ComPacT NSX

Cette unité de déclenchement MicroLogic Vigi 4.2 en version 4 pôles 250 A est conçue pour les disjoncteurs de la gamme ComPacT NSX100/160/250 nouvelle génération, avec une application orientée distribution électrique. Elle s’intègre dans un ensemble de protection où la précision de réglage et l’adaptation au calibre du départ sont essentielles. Son format 4P permet de traiter les installations nécessitant une coupure sur quatre pôles, tout en restant cohérent avec l’architecture des tableaux de distribution basse tension.

Réglage de surcharge précis pour adapter la protection au départ

Le réglage de surcharge couvre une plage de 100 à 250 A, avec un courant permanent de mesure lu de 250 A. Cette amplitude permet d’ajuster la protection au plus près des caractéristiques du circuit à protéger, ce qui facilite le dimensionnement dans les armoires et tableaux de distribution. Pour l’installateur comme pour l’exploitant, cela apporte une meilleure maîtrise du comportement du disjoncteur sur les charges soutenues, sans figer l’usage sur une seule intensité d’exploitation.

Gestion du court-circuit avec déclenchement retardé et seuils définis

Cette unité intègre un déclencheur électronique avec protection de court-circuit retardée, particulièrement adapté aux besoins de sélectivité dans les installations de distribution. Le réglage du courant de déclenchement instantané en cas de court-circuit s’étend de 150 à 2500 A, tandis que l’intensité de déclenchement non retardé est donnée pour 3000 A. Ce niveau d’information est utile pour coordonner la protection avec les autres appareils en amont et en aval, et construire une sélectivité plus propre dans les coffrets et tableaux techniques.

Technologie MicroLogic 4.2 pensée pour la distribution électrique

La technologie de déclencheur électronique MicroLogic 4.2 répond aux exigences des applications de distribution où l’on recherche un comportement de protection plus fin qu’avec une solution thermique classique. Elle convient aux configurations nécessitant une lecture claire du calibre, des réglages exploitables et une réponse adaptée aux surcharges et aux défauts de court-circuit. Dans un environnement tertiaire, industriel ou technique, ce type d’unité est particulièrement pertinent pour équiper un disjoncteur boîtier moulé ComPacT NSX avec une logique de protection homogène.

Exécution 4 pôles compacte pour intégration en tableau

Avec des dimensions de 139,7 mm de largeur, 96,9 mm de hauteur et 90,3 mm de profondeur, cette unité de déclenchement s’intègre dans une conception d’appareillage où l’encombrement doit rester maîtrisé. Son exécution ne prévoit pas de contacts auxiliaires intégrés, ce qui oriente clairement le produit vers sa fonction principale de déclenchement et de protection. Ce positionnement technique intéresse les professionnels qui veulent équiper un disjoncteur ComPacT NSX avec une solution dédiée, sans ajouter d’éléments inutiles au montage.

Alimentation en courant alternatif sans alimentation externe

L’unité fonctionne en courant alternatif et ne nécessite pas d’alimentation externe, ce qui simplifie son intégration dans l’appareillage. La tension d’alimentation est indiquée à 440 V en 50 Hz comme en 60 Hz. Ce fonctionnement autonome évite la dépendance à une source auxiliaire pour assurer la fonction de protection, un point important dans de nombreuses architectures de distribution où la simplicité de câblage et la lisibilité du schéma sont recherchées.

Un choix pertinent pour la mise à niveau d’un disjoncteur ComPacT NSX

Pour une opération de maintenance, de remplacement ciblé ou de configuration d’un disjoncteur neuf, cette unité de déclenchement 4P 250A MicroLogic Vigi 4.2 constitue une solution adaptée lorsque l’objectif est de conserver la cohérence avec l’écosystème ComPacT NSX nouvelle génération. Elle permet d’équiper un appareil de distribution avec un niveau de réglage exploitable, une protection électronique bien définie et une compatibilité recherchée par les professionnels du tableau électrique, de la protection et de la distribution d’énergie.
