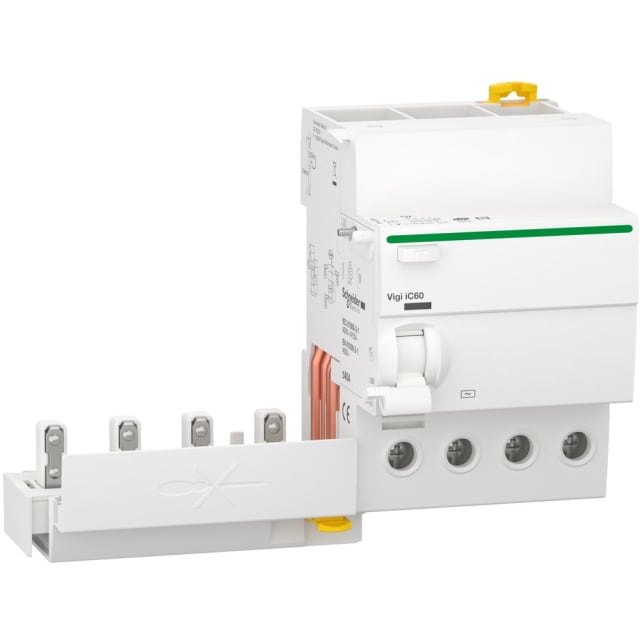

Bloc différentiel Vigi iC60 4P 40A 30mA type AC A9Q11440

Bloc différentiel 4 pôles pour protection des personnes et des circuits

Le bloc différentiel Vigi iC60 4P 40A 30mA type AC est conçu pour compléter un appareillage modulaire compatible de la gamme Acti9 iC60. Il ajoute une protection différentielle instantanée destinée à détecter les défauts d’isolement et à provoquer la coupure rapide du circuit. Avec sa sensibilité de 30 mA, il répond aux besoins de protection des personnes contre les risques liés aux contacts indirects, tout en contribuant à la protection des installations électriques.

Configuration 4P 40A 30mA type AC adaptée aux réseaux en courant alternatif

Ce modèle 4 pôles est prévu pour une intensité nominale de 40 A et une tension d’utilisation de 400 à 415 V en 50/60 Hz. Son type différentiel AC le destine à la détection des défauts de courant alternatif sinusoïdal. Il convient donc aux installations tertiaires ou résidentielles équipées de circuits compatibles avec ce niveau de détection. Son déclenchement instantané, sans temporisation réglable, permet une réaction immédiate en cas de défaut.

Association directe avec les disjoncteurs modulaires iC60

Ce bloc différentiel est un module additif : il s’associe à un disjoncteur iC60 ou Acti9 Reflex iC60 afin de constituer un ensemble de protection complet. Cette conception facilite le choix d’une protection sur mesure dans le tableau électrique, en conservant une architecture modulaire claire et cohérente. C’est une solution particulièrement pertinente lorsqu’il faut combiner protection contre les surintensités assurée par le disjoncteur et protection différentielle assurée par le bloc Vigi.

Format rail DIN pratique pour tableaux électriques modulaires

Conçu pour une intégration simple dans les tableaux de distribution, ce bloc différentiel se monte sur rail DIN et occupe un encombrement modulaire adapté aux coffrets courants. Sa largeur de 7 pas de 9 mm permet d’anticiper précisément la place nécessaire dans le tableau. Ce format compact aide à maintenir une implantation propre, lisible et rationnelle, notamment sur les installations multipolaires où l’organisation des protections est essentielle.

Confort d’exploitation avec indication mécanique de déclenchement

En cas de défaut, la fenêtre VisiTrip en face avant signale le déclenchement par un indicateur mécanique rouge. Cet affichage visuel permet d’identifier plus rapidement l’appareil concerné lors d’une intervention de contrôle ou de remise en service. Pour le professionnel, c’est un vrai gain de lisibilité au tableau, surtout lorsque plusieurs protections sont regroupées dans la même rangée.

Caractéristiques électriques pensées pour une intégration technique maîtrisée

Ce bloc différentiel dispose d’une tension d’isolement Ui de 500 V et d’une tenue aux chocs Uimp de 6 kV, avec un degré de pollution 3. Il accepte des conducteurs monofilares de 1 à 35 mm² et des conducteurs multifilaires de 1 à 25 mm², ce qui facilite son adaptation à différentes sections de câblage en tableau. Sa puissance dissipée de 1,5 W reste contenue pour une utilisation dans des ensembles modulaires compacts.

Protection modulaire adaptée aux environnements de tableau

Avec un indice de protection IP20, porté à IP40 une fois intégré dans son enveloppe, ce bloc différentiel est destiné à une installation en coffret ou tableau électrique. Il fonctionne dans une plage de température ambiante de -5 à +60 °C, ce qui permet son emploi dans de nombreuses configurations d’exploitation. Pour un achat serein, ce modèle est particulièrement indiqué lorsque vous recherchez un bloc différentiel tétrapolaire 40 A 30 mA type AC compatible avec l’écosystème Acti9 iC60 pour composer une protection modulaire claire, efficace et bien dimensionnée.
