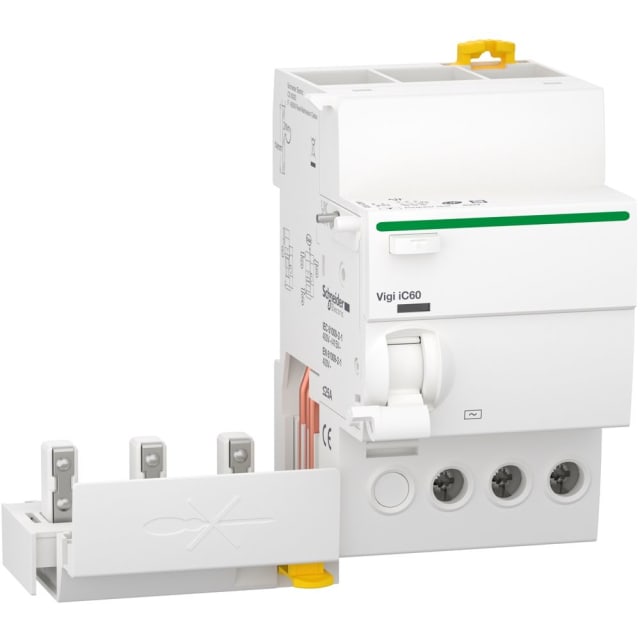

Bloc différentiel Vigi iC60 3P 25A 30mA type AC A9Q11325

Bloc différentiel 3P 25A 30mA pour association avec disjoncteur Acti9 iC60

Ce bloc différentiel Vigi iC60 en version 3 pôles 25 A est conçu pour compléter un disjoncteur modulaire compatible de la gamme Acti9 iC60. Il ajoute une protection différentielle instantanée de 30 mA de type AC sur des circuits en 400 à 415 V AC, afin d’assurer la coupure en cas de défaut d’isolement. Sa conception en module additionnel permet d’obtenir une protection combinée des personnes et des circuits dans les tableaux électriques tertiaires et industriels.

Protection différentielle instantanée 30 mA type AC

Avec une sensibilité de 30 mA, ce bloc différentiel est adapté à la protection contre les contacts indirects et à la détection rapide des courants de fuite alternatifs sinusoïdaux. Son déclenchement instantané, sans temporisation réglable, permet une réaction immédiate en présence d’un défaut. La technologie indépendante de la tension renforce la continuité de la fonction différentielle, ce qui en fait une solution pertinente pour les installations où la sécurité de déclenchement doit rester constante.

Compatibilité pensée pour les tableaux modulaires Acti9

Ce modèle est prévu pour être combiné avec les appareils de la série Acti9 iC60 et Acti9 Reflex iC60. Il se monte sur rail DIN et s’intègre dans les tableaux de distribution modulaires sans complexifier l’implantation. Son format de 54 mm de large, pour 91 mm de haut et 73,5 mm de profondeur, facilite l’intégration dans les coffrets où l’optimisation de l’espace reste importante. La connexion par bornes permet une mise en œuvre nette et adaptée aux configurations de distribution courantes.

Calibre 25 A adapté aux départs triphasés de faible à moyenne intensité

Avec un courant nominal de 25 A et une configuration 3P, ce bloc différentiel convient aux départs triphasés nécessitant une protection différentielle dédiée, notamment pour des circuits de distribution, d’alimentation technique ou certains équipements en environnement résidentiel collectif, tertiaire ou petit industriel. Le type AC répond aux usages correspondant à des défauts de courant alternatif, tandis que la fréquence 50/60 Hz permet une intégration souple dans les installations compatibles.

Raccordement pratique et tenue électrique adaptée au terrain

Ce bloc accepte des conducteurs rigides de 1 à 25 mm² et des conducteurs souples jusqu’à 16 mm², ce qui couvre une large plage de sections couramment utilisées en tableau. Sa tension d’isolement Ui de 500 V et sa tenue aux chocs Uimp de 6 kV apportent une bonne cohérence avec les contraintes d’exploitation des ensembles modulaires. Sa résistance aux courants de choc de 0,25 kA participe également à la robustesse fonctionnelle de l’appareil lors des perturbations transitoires.

Lecture rapide de l’état et exploitation plus simple en maintenance

Le bloc différentiel intègre une signalisation mécanique de déclenchement en face avant, pratique pour identifier rapidement un défaut lors d’une intervention ou d’un diagnostic sur tableau. Cette lecture visuelle permet de gagner du temps au moment de localiser l’origine d’une coupure et de distinguer plus facilement un déclenchement différentiel d’une autre cause d’arrêt sur l’installation.

Format modulaire pour coffret, avec protection IP20

Prévu pour une installation en environnement de tableau électrique, ce bloc différentiel présente un indice de protection IP20, porté à IP40 une fois installé dans un coffret adapté. Il fonctionne dans une plage de température ambiante de -5 à +60 °C et supporte un degré de pollution 3, ce qui le rend compatible avec les conditions habituelles rencontrées dans les armoires et coffrets de distribution. Sa puissance dissipée limitée à 1,4 W contribue aussi à une intégration maîtrisée dans les ensembles modulaires compacts.
