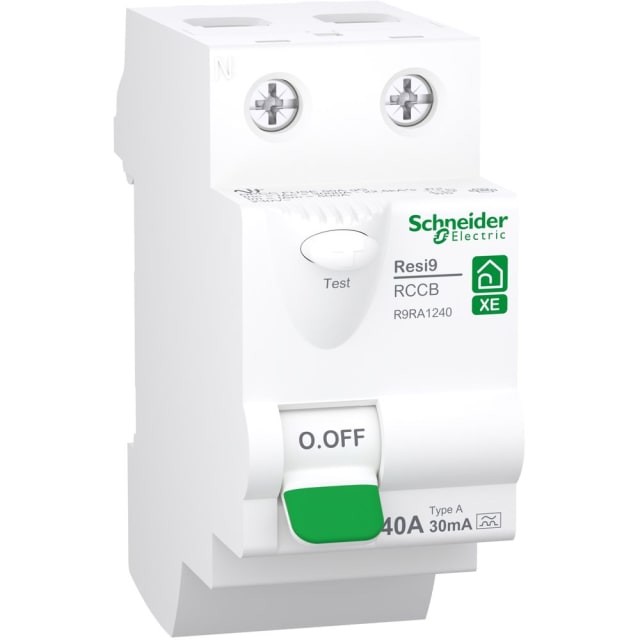

Interrupteur différentiel type A 40A 30mA 2P R9RA1240

Protection différentielle 30 mA pour les circuits résidentiels

Cet interrupteur différentiel type A 40A 30mA 2P de la gamme Resi9 XE est conçu pour assurer une protection des personnes contre les défauts d’isolement. Sa sensibilité de 30 mA permet de couper rapidement l’alimentation en cas de fuite de courant, ce qui en fait un choix adapté pour la protection des circuits nécessitant un haut niveau de sécurité d’usage au tableau électrique.

Type A : adapté aux équipements électriques du quotidien

Le type A détecte les courants différentiels alternatifs ainsi que les courants à composante continue pulsée. Il convient ainsi aux circuits alimentant des appareils courants susceptibles de générer ce type de défaut, comme certains équipements électroménagers, électroniques ou usages spécialisés dans l’habitat. Ce positionnement technique en fait une solution pertinente lorsque le type AC n’est pas suffisant.

Calibre 40 A en 2 pôles pour installation monophasée

Avec son courant nominal de 40 A et sa configuration 2 pôles, ce modèle est prévu pour les installations en 230 V. Il assure la coupure des conducteurs actifs du circuit concerné et s’intègre facilement dans une architecture de protection domestique ou petit tertiaire. Son format 2 modules permet une implantation rationnelle dans le coffret sans pénaliser l’espace disponible.

Montage sur rail DIN et encombrement optimisé

Prévu pour un montage sur barre DIN, cet interrupteur différentiel s’installe simplement dans un tableau modulaire. Sa largeur de 36 mm, sa hauteur d’environ 83 mm et sa profondeur compacte facilitent l’intégration dans les coffrets de distribution actuels. Son indice de protection IP20 est adapté à une pose en enveloppe, dans le respect des conditions normales d’installation d’un appareillage modulaire.

Raccordement pratique pour plusieurs sections de conducteurs

Ce modèle accepte des conducteurs monofilaire de 1 à 25 mm² ainsi que des conducteurs multifilaires de 1 à 16 mm². Cette plage de raccordement apporte de la souplesse au moment du câblage, aussi bien en création de tableau qu’en remplacement sur installation existante. Le dispositif de verrouillage intégré constitue un point utile pour sécuriser la manœuvre et l’intervention.

Caractéristiques techniques utiles à l’exploitation du tableau

L’appareil fonctionne en 50 Hz, avec une tension assignée de 230 V et une tension d’isolement Ui de 440 V. Il présente une tenue aux chocs de 4 kV, une résistance au court-circuit Icw de 3 kA et une résistance aux courants de choc de 0,25 kA. Ces données permettent de sélectionner un interrupteur différentiel cohérent avec les contraintes d’un tableau de répartition moderne, tout en conservant un appareil non sélectif et non micro-retardé pour une coupure instantanée.

Un choix pertinent pour compléter une protection modulaire Resi9 XE

Issu de la série Resi9 XE Protection Devices, cet interrupteur différentiel s’intègre naturellement dans une logique de tableau modulaire homogène. Sa finition blanche RAL 9003 s’accorde avec les enveloppes et appareillages de distribution de même univers. Pour l’installateur comme pour le gestionnaire de maintenance, il représente une solution claire à identifier lorsqu’il faut protéger efficacement un groupe de circuits sous différentiel type A en 40 A.
