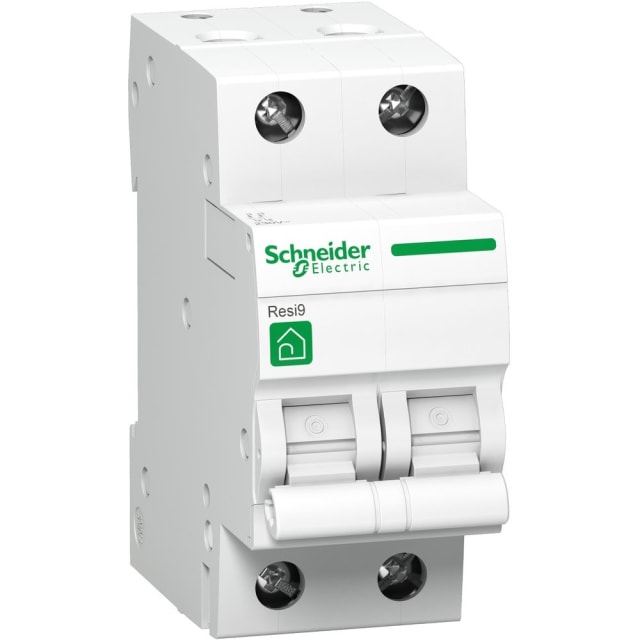

Disjoncteur modulaire 2P 32A courbe C 3kA R9F64232

Disjoncteur modulaire bipolaire 2P 32A pour la protection des circuits

Ce disjoncteur modulaire 2P 32A courbe C est conçu pour assurer la protection des circuits électriques contre les surcharges et les courts-circuits dans un tableau modulaire. Avec ses 2 pôles protégés, il permet une coupure bipolaire adaptée aux installations nécessitant la protection simultanée des deux conducteurs. Son format compact en 2 modules facilite son intégration dans les coffrets et tableaux de distribution résidentiels.

Courbe C 32A : un calibrage adapté aux circuits avec appels de courant modérés

Avec un courant nominal de 32 A et une courbe de déclenchement C, ce disjoncteur convient aux circuits pouvant présenter un appel de courant au démarrage, tout en maintenant une protection efficace contre les défauts. Ce profil de déclenchement est particulièrement recherché pour des usages où il faut éviter les déclenchements intempestifs tout en conservant une protection modulaire précise et lisible dans le tableau.

Pouvoir de coupure 3 kA et conformité pour la protection basse tension

Ce modèle dispose d’un pouvoir de coupure assigné de 3 kA selon EN 60898, aussi bien à 230 V qu’à 400 V. Il est conçu pour contribuer à la sécurité du circuit en interrompant les courants de défaut dans les limites prévues par ses caractéristiques. Sa classe de limitation énergétique 3 participe également à une meilleure maîtrise de l’énergie laissée passer en cas de court-circuit, un point important pour la protection des équipements en aval.

Installation simple sur rail DIN dans un tableau modulaire

Prévu pour un montage modulaire sur rail DIN, ce disjoncteur s’intègre facilement dans les tableaux de protections et de distribution électrique. Sa largeur de 2 unités de division permet d’optimiser l’encombrement dans le coffret. Il s’inscrit dans la gamme Resi9 Protection, pensée pour une organisation claire du tableau et une mise en œuvre pratique dans les environnements résidentiels et petits ensembles tertiaires.

Raccordement pratique avec large plage de sections acceptées

Ce disjoncteur accepte des conducteurs monofilares de 1 à 35 mm² et des conducteurs multifilaires de 1 à 25 mm², ce qui offre une bonne souplesse au moment du câblage. Cette plage de raccordement facilite l’adaptation aux besoins du circuit à protéger, que ce soit dans le cadre d’une création de ligne, d’une extension de tableau ou d’un remplacement d’appareillage existant.

Caractéristiques électriques utiles pour une intégration cohérente

Ce modèle fonctionne en courant alternatif avec une tension de dimensionnement de 230 V et une fréquence de 50 à 60 Hz. Sa tension d’isolement Ui de 440 V et sa tenue aux chocs Uimp de 4 kV apportent des repères techniques utiles pour une intégration cohérente dans un ensemble modulaire. La catégorie de surtension 3 et le degré de pollution 2 confirment son positionnement pour une installation dans des conditions d’usage courantes en tableau électrique.

Format compact et protection adaptée à l’environnement du tableau

Avec une profondeur totale de 44 mm, ce disjoncteur contribue à une implantation propre dans les coffrets compatibles. Son indice de protection IP20 indique qu’il est destiné à être installé dans une enveloppe ou un tableau approprié. Il peut fonctionner dans une plage de température ambiante de -25 à 60 °C, ce qui permet son utilisation dans de nombreuses configurations d’installation intérieure.

Un choix pertinent pour compléter une distribution modulaire résidentielle

Ce disjoncteur bipolaire 32A constitue une solution adaptée pour les professionnels et installateurs recherchant un appareil modulaire clair à identifier, simple à intégrer et cohérent avec une architecture de tableau domestique. Son calibre, sa courbe C, son format 2P et son pouvoir de coupure 3 kA en font un composant pratique pour la protection de départs dédiés dans une distribution électrique structurée.
