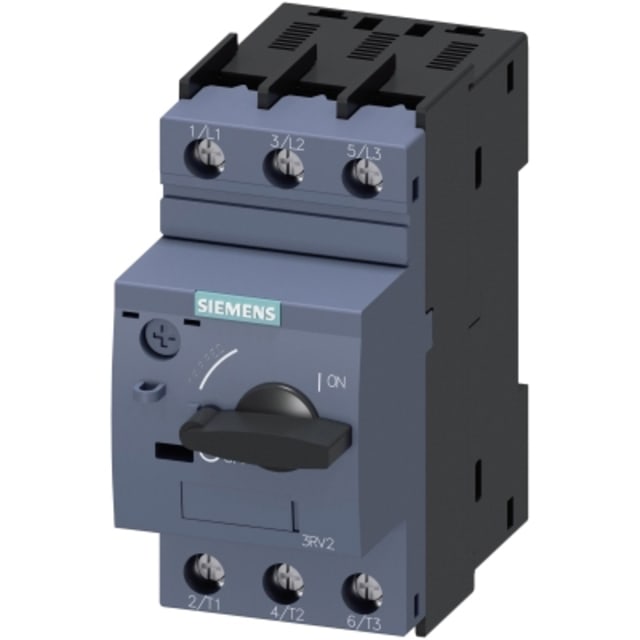

Disjoncteur moteur thermique 27 à 32 A 3RV20214EA10

Protection moteur thermique réglable pour départs triphasés jusqu’à 32 A

Ce disjoncteur moteur thermique 27 à 32 A est conçu pour la protection des moteurs triphasés avec un réglage précis de la surcharge dans cette plage. Il convient aux départs moteurs nécessitant une adaptation fine au courant nominal de l’application, tout en assurant une coupure manuelle simple par bouton rotatif. Son format compact facilite son intégration dans les ensembles de distribution et les armoires de commande.

Protection combinée contre surcharge et court-circuit

L’appareil associe une protection thermique contre les surcharges et un déclenchement magnétique instantané contre les courts-circuits. La protection surcharge est réglable de 27 à 32 A pour s’ajuster au moteur protégé, tandis que le déclencheur de court-circuit est donné pour 400 A. Cette combinaison permet de protéger efficacement le moteur lors des démarrages, des surintensités prolongées et des défauts francs.

Adapté aux moteurs jusqu’à 15 kW en AC-3 à 400 V

Ce modèle est prévu pour des applications moteur avec une puissance de service de mesure allant jusqu’à 15 kW en AC-3 à 400 V, et 7,5 kW à 230 V. Il répond ainsi aux besoins fréquents en automatisme, convoyage, pompage, ventilation ou machines industrielles équipées de moteurs asynchrones. Son calibrage en fait un choix pertinent pour les départs moteurs demandant une protection dédiée et bien dimensionnée.

Sensibilité à la perte de phase pour mieux protéger le moteur

La sensibilité aux chutes de phase constitue un point important pour la protection des moteurs triphasés. En cas de déséquilibre ou de perte de phase, le risque d’échauffement anormal du moteur augmente fortement. Cette fonction aide à limiter les contraintes thermiques sur l’installation et améliore la pertinence de la protection dans les environnements techniques où la continuité de fonctionnement doit rester maîtrisée.

Raccordement à vis et commande rotative pour une mise en œuvre claire

Le raccordement principal à vis convient aux montages recherchant un serrage franc et une connexion directe des conducteurs. La commande en face avant par bouton rotatif rend l’utilisation lisible pour l’exploitant, aussi bien pour la mise en service que pour l’arrêt. L’exécution à encastrer en technique d’insertion définitive s’intègre proprement dans les ensembles électriques où l’ergonomie et la compacité sont recherchées.

Format compact pour coffrets et tableaux électriques

Avec des dimensions de 45 mm de largeur, 97 mm de hauteur et 97 mm de profondeur, ce disjoncteur moteur s’intègre facilement dans les coffrets, tableaux et départs moteurs compacts. Son indice de protection IP20 le destine à une installation dans une enveloppe adaptée. Ce gabarit permet d’optimiser l’occupation de l’espace sans compromettre les fonctions essentielles de protection et de commande du moteur.

Caractéristiques utiles pour le dimensionnement de l’installation

L’appareil dispose de 3 pôles, accepte une tension assignée d’utilisation jusqu’à 690 V et présente un pouvoir de coupure limite assigné à 400 V AC de 55 kA. Le courant permanent de référence est donné à 32 A, avec une puissance dissipée de 13,25 W à prendre en compte dans l’étude thermique du coffret. Ce modèle est dépourvu de commutateur auxiliaire intégré et de déclencheur à sous-tension intégré, ce qui permet de l’intégrer dans une architecture de départ moteur en conservant une lecture claire des fonctions réellement embarquées.
