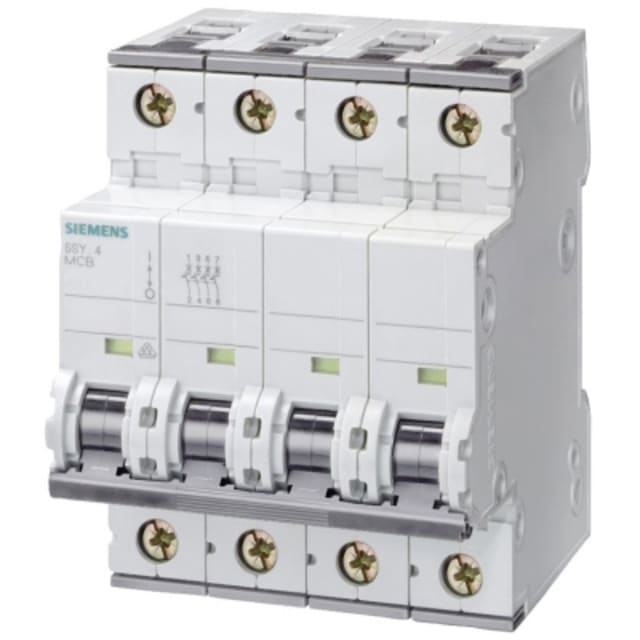

Disjoncteur tétrapolaire 32A courbe C 10kA 5SY44327

Disjoncteur tétrapolaire 32A courbe C 10kA pour protection des départs triphasés + neutre

Ce disjoncteur modulaire tétrapolaire 32A courbe C est conçu pour la protection des circuits en 400 V AC nécessitant la coupure simultanée de quatre pôles protégés. Son format 4P convient particulièrement aux tableaux électriques alimentant des départs triphasés avec coupure complète des conducteurs actifs, dans les environnements tertiaires, techniques ou industriels. Avec son calibre de 32 A, il répond aux besoins de protection des lignes et équipements demandant un niveau de courant nominal stable et cohérent avec des charges de puissance intermédiaire.

Pouvoir de coupure 10 kA adapté aux tableaux à forte exigence de protection

Avec un pouvoir de coupure assigné de 10 kA selon EN 60898 à 230 V et 400 V, ce disjoncteur quadripolaire est adapté aux installations où le niveau de court-circuit présumé impose une protection modulaire performante. Il dispose également d’un pouvoir de coupure Icu de 20 kA selon IEC 60947-2 à 230 V et 400 V, ce qui en fait une solution pertinente pour les armoires et tableaux demandant une lecture claire des performances de coupure selon les référentiels d’usage. Cette configuration aide à sécuriser les départs tout en facilitant le choix d’un appareil en phase avec les contraintes de distribution électrique.

Courbe C 32A pour circuits avec appels de courant modérés

La courbe de déclenchement C permet d’absorber les appels de courant modérés au démarrage tout en assurant une protection efficace contre les surcharges et les courts-circuits. Ce profil est particulièrement recherché pour les circuits alimentant des équipements tels que moteurs de petite puissance, auxiliaires techniques, lignes mixtes ou charges présentant un courant d’enclenchement supérieur à celui d’un usage purement résistif. Le calibre 32 A offre un bon compromis pour des départs nécessitant une protection robuste sans surdimensionnement inutile.

Format modulaire 4 pas avec profondeur 70 mm pour intégration en tableau

Sa largeur de 4 unités de division simplifie l’implantation dans un coffret ou un tableau modulaire en gardant une lecture claire de la distribution. La profondeur totale de 70 mm favorise l’intégration dans les enveloppes courantes prévues pour appareillage modulaire. Ce format permet de concevoir des rangées propres et fonctionnelles, tout en conservant l’encombrement adapté à une protection tétrapolaire complète. L’indice de protection IP20 de l’appareil, une fois raccordé, correspond à un usage en tableau électrique.

Raccordement souple ou rigide jusqu’à 35 mm²

Ce disjoncteur accepte aussi bien les conducteurs monofilares que multifilaires, avec une plage de raccordement de 0,75 à 35 mm². Cette amplitude facilite son intégration sur des départs de section variable, qu’il s’agisse d’alimentations de tableaux divisionnaires, de liaisons vers équipements ou de circuits de distribution spécialisés. Pour l’installateur, cette compatibilité apporte de la souplesse au moment du câblage et permet d’adapter plus facilement le produit aux contraintes réelles du chantier ou de la rénovation.

Caractéristiques électriques pensées pour la tenue en environnement technique

Le disjoncteur fonctionne en courant alternatif avec une tension de dimensionnement de 400 V, une tension d’isolement Ui de 440 V et une tenue aux chocs Uimp de 4 kV. Sa catégorie de surtension 3, son degré de pollution 3 et sa classe de limitation énergétique 3 en font un appareil adapté aux environnements techniques où la maîtrise des contraintes électriques est essentielle dans le temps. Sa plage de fonctionnement de -40 à 70 °C permet également d’envisager son emploi dans des contextes d’exploitation étendus, sous réserve du respect des conditions globales de l’installation.

Protection 4 pôles sans neutre à connexion dédiée

Ce modèle dispose de 4 pôles au total et de 4 pôles protégés, sans conducteur neutre à connexion dédiée. Cette configuration est indiquée lorsque l’application exige une protection homogène sur chacun des pôles coupés. Elle convient donc aux usages où l’on recherche une protection tétrapolaire complète, avec déclenchement coordonné sur l’ensemble des voies concernées. C’est un point important pour sélectionner le bon disjoncteur modulaire 4P 32A courbe C dans une architecture de distribution où la nature exacte des conducteurs à protéger doit être respectée.

Choix pertinent pour tableaux de distribution évolutifs

Ce disjoncteur tétrapolaire 10 kA peut recevoir des dispositifs supplémentaires, ce qui facilite l’évolution d’un tableau selon les besoins d’exploitation ou de signalisation. Pour une création d’armoire, une extension de distribution ou le remplacement d’un appareillage modulaire existant, il constitue une solution cohérente lorsque l’objectif est de protéger un départ 4 pôles en 32 A avec courbe C, dans un encombrement maîtrisé. Son positionnement le rend particulièrement adapté aux professionnels recherchant un disjoncteur quadripolaire clair à identifier, simple à intégrer et techniquement précis pour la protection des circuits de distribution.
