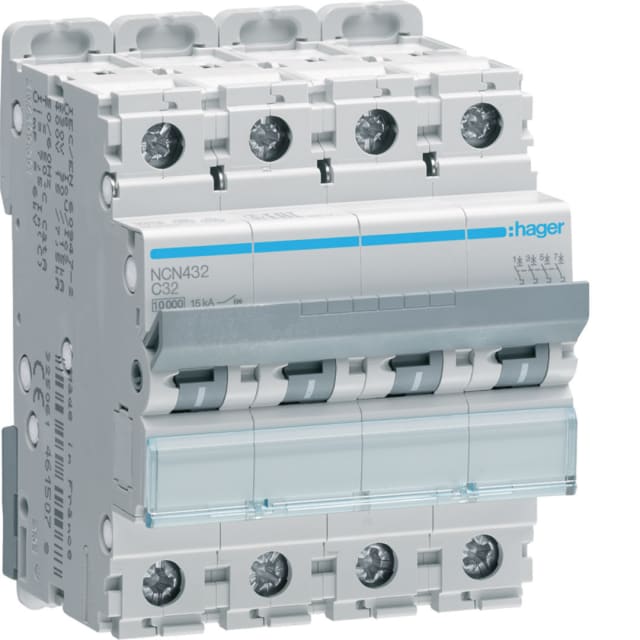

Disjoncteur tétrapolaire courbe C 32A 10kA NCN432

Disjoncteur tétrapolaire 32A pour la protection des circuits triphasés

Ce disjoncteur tétrapolaire courbe C 32A est conçu pour assurer la protection des circuits triphasés avec quatre pôles protégés. Il convient aux installations de distribution électrique où la coupure simultanée des quatre conducteurs est recherchée, avec un calibre nominal de 32 A adapté à de nombreux départs de puissance en tableau. Son format modulaire sur 4 unités facilite son intégration dans les coffrets et armoires électriques.

Pouvoir de coupure élevé pour les environnements exigeants

Avec un pouvoir de coupure assigné de 10 kA selon EN 60898 à 230 V comme à 400 V, ce disjoncteur modulaire répond aux besoins des installations où le niveau de court-circuit impose une protection renforcée. Il affiche également un pouvoir de coupure Icu de 30 kA à 230 V et 15 kA à 400 V selon IEC 60947-2, ce qui en fait une solution pertinente pour les tableaux de distribution nécessitant un appareil capable de gérer des contraintes électriques soutenues.

Courbe C adaptée aux usages courants avec appels de courant modérés

La courbe de déclenchement C permet de protéger efficacement les circuits présentant des pointes de courant modérées au démarrage, comme c’est fréquemment le cas avec certains équipements, lignes d’alimentation ou circuits techniques. Ce profil de déclenchement aide à limiter les coupures intempestives tout en conservant une protection adaptée contre les surcharges et les courts-circuits.

Configuration 4 pôles sans neutre raccordé

Ce modèle dispose de 4 pôles au total et de 4 pôles protégés, avec une exécution sans conducteur neutre à connexion. Cette configuration convient aux installations où les quatre voies doivent être protégées de façon homogène. Pour le professionnel comme pour l’installateur averti, cela permet de cibler précisément les montages nécessitant un disjoncteur quadripolaire 4P 32A sans ambiguïté sur la configuration de raccordement.

Intégration simple en tableau et raccordement polyvalent

Sa largeur de 4 modules et sa profondeur totale de 70 mm permettent une implantation nette dans les tableaux de protection et de distribution. Le raccordement accepte des conducteurs monofilares de 1 à 35 mm² et des conducteurs multifilaires de 1 à 25 mm², ce qui apporte une bonne souplesse au moment du câblage. La compatibilité avec des dispositifs supplémentaires possibles permet aussi d’envisager des montages évolutifs selon les besoins du tableau.

Caractéristiques électriques adaptées à une exploitation stable

Ce disjoncteur fonctionne en courant alternatif avec une tension de dimensionnement de 400 V et une fréquence de 50 à 60 Hz. Sa tension d’isolement Ui de 500 V et sa tenue aux chocs Uimp de 6 kV apportent un niveau cohérent pour les applications de protection modulaire en environnement électrique exigeant. Sa classe de limitation énergétique 3 participe à une meilleure maîtrise des effets liés aux défauts en réduisant l’énergie laissée passer en cas de court-circuit.

Utilisation en environnement technique et conditions de service étendues

Prévu pour une température ambiante de fonctionnement de -25 à 70 °C, ce disjoncteur 4P 32A peut être retenu pour des installations soumises à des conditions d’exploitation larges. Son indice de protection IP20 et son degré de pollution 2 correspondent à un usage en enveloppe ou tableau, dans un environnement maîtrisé. Sa catégorie de surtension 3 le destine aux applications de distribution en aval, là où une protection modulaire performante est attendue.

Un choix pertinent pour les tableaux de protections et distribution électrique

Pour un projet de tableau électrique tertiaire, industriel léger ou technique, ce disjoncteur quadripolaire courbe C 32A 10 kA constitue une réponse précise lorsque l’objectif est de protéger un départ triphasé sur quatre pôles avec un encombrement contenu. Son équilibre entre calibre, pouvoir de coupure, format 4 modules et plage de raccordement en fait un appareil particulièrement adapté aux besoins de distribution, d’extension ou de rénovation de coffrets électriques.
