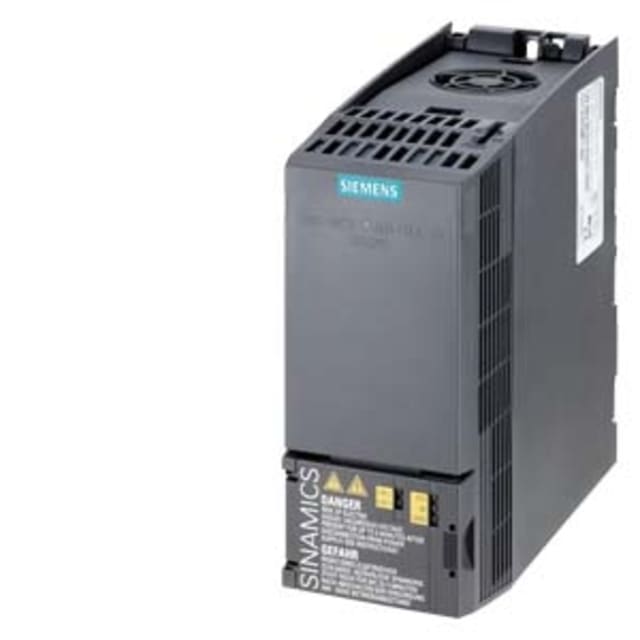

Variateur SINAMICS G120C 0,75 kW 380-480 V 6SL32101KE123AF2

Variateur de fréquence compact pour moteur triphasé 0,75 kW

Le variateur SINAMICS G120C 0,75 kW 380-480 V est conçu pour la variation et la commande de moteurs triphasés en environnement industriel. Dans cette configuration, il fonctionne sur alimentation triphasée 380 à 480 V et délivre une puissance assignée de 0,75 kW en faible surcharge. Il constitue une solution adaptée pour piloter avec précision la vitesse d’équipements tels que convoyeurs, ventilateurs, pompes, entraînements légers et machines compactes nécessitant une régulation stable et une intégration simple dans une armoire.

Gestion de surcharge adaptée aux applications de process et de manutention

Ce modèle prend en charge un régime de faible surcharge avec 150 % pendant 3 secondes, 110 % pendant 57 secondes et 100 % pendant 240 secondes. Il accepte également une puissance de 0,55 kW en régime de surcharge élevée, ce qui permet de couvrir des besoins de démarrage ou de variation plus exigeants selon le profil de charge. Cette souplesse aide à dimensionner plus justement l’entraînement en fonction du comportement réel de la machine, sans suréquiper l’installation.

Commande moteur précise avec large plage de fréquence de sortie

Avec un courant de sortie nominal de 2,3 A et une fréquence de sortie maximale de 550 Hz, ce variateur offre une grande latitude de réglage pour adapter la vitesse moteur au process. Son architecture de changeur de fréquence en U convient aux applications où la maîtrise de la vitesse, de la rampe d’accélération et de décélération ainsi que du comportement dynamique du moteur est essentielle. L’absence de fonctionnement 4 quadrants le destine avant tout aux usages standards de variation, sans exigence de renvoi d’énergie sur le réseau.

Interface de commande complète pour une intégration machine efficace

Le SINAMICS G120C intègre une interface E/S particulièrement exploitable pour les automatismes industriels : 6 entrées numériques, 2 sorties numériques, 1 entrée analogique et 1 sortie analogique. Cette configuration permet de raccorder facilement ordres de marche, retours d’état, consignes externes et signaux de supervision sans multiplier les modules annexes. Le raccordement PC est prévu, ce qui facilite les opérations de paramétrage, de mise en service et d’ajustement au plus près des besoins de l’application.

Communication PROFINET intégrée et ouverture vers l’automatisme

Ce variateur est pensé pour une intégration directe dans les architectures d’automatisme modernes grâce à la prise en charge de PROFINET IO et d’EtherNet/IP. Il dispose de 2 interfaces Ethernet industrielles et de 2 interfaces matérielles PROFINET, ce qui simplifie son insertion dans une ligne de production communicante. La présence d’interfaces supplémentaires, dont USB et liaison série, apporte de la souplesse lors des phases de configuration, de diagnostic ou d’interfaçage technique dans un environnement de commande déjà structuré.

Fonctions intégrées utiles en armoire industrielle

Le variateur intègre un filtre de classe A ainsi qu’un hacheur de freinage, deux éléments particulièrement intéressants pour les applications où l’encombrement, la simplicité de câblage et la maîtrise du comportement dynamique comptent. La fonction Safe Torque Off est intégrée, ce qui permet de répondre plus facilement aux exigences de sécurité machine lors de la conception de l’installation. L’ensemble contribue à limiter les composants externes à ajouter autour du variateur et à rationaliser l’implantation dans l’armoire.

Format compact IP20 pour intégration dans les coffrets et armoires

Avec des dimensions de 173 mm de hauteur, 73 mm de largeur et 160 mm de profondeur, ce variateur compact s’intègre facilement dans les coffrets et armoires où l’espace disponible est compté. Son indice de protection IP20 le destine à une installation protégée en enveloppe technique. Ce format est particulièrement pertinent pour les constructeurs de machines, les intégrateurs et les services maintenance recherchant une solution de variation industrielle peu encombrante, claire à intégrer et cohérente pour des puissances modestes.

Un choix pertinent pour les applications industrielles avec moteur triphasé

Ce SINAMICS G120C s’adresse aux installations industrielles qui demandent un variateur compact, communicant et bien doté en E/S pour piloter un moteur triphasé jusqu’à 0,75 kW. Il se distingue par son alimentation 3 phases, sa connectivité PROFINET, sa sortie jusqu’à 480 V, son hacheur de freinage intégré et sa capacité à couvrir différents profils de charge. Pour un projet de variation de vitesse en environnement industriel, il représente une base technique cohérente pour obtenir une commande moteur précise et une intégration propre dans l’automatisme.
