Câble de contrôle blindé Screenflex 4G35 mm² 1 kV

Câble de contrôle blindé 4G35 mm² pour transmission de signal et alimentation de commande

Le câble de contrôle blindé Screenflex 4G35 mm² 1 kV est conçu pour les liaisons de commande, de mesure et de transmission de signal dans les environnements où les perturbations électromagnétiques doivent être maîtrisées. Sa configuration 4G35 intègre 4 conducteurs dont un conducteur de protection vert/jaune, ce qui facilite le raccordement d’équipements, d’armoires, de machines et de circuits auxiliaires nécessitant à la fois puissance de commande et continuité de terre. Sa tension nominale Uo/U de 600/1000 V lui permet de s’intégrer dans des installations de contrôle industrielles exigeant une réserve électrique adaptée.

Blindage global feuille plus tresse pour limiter les interférences

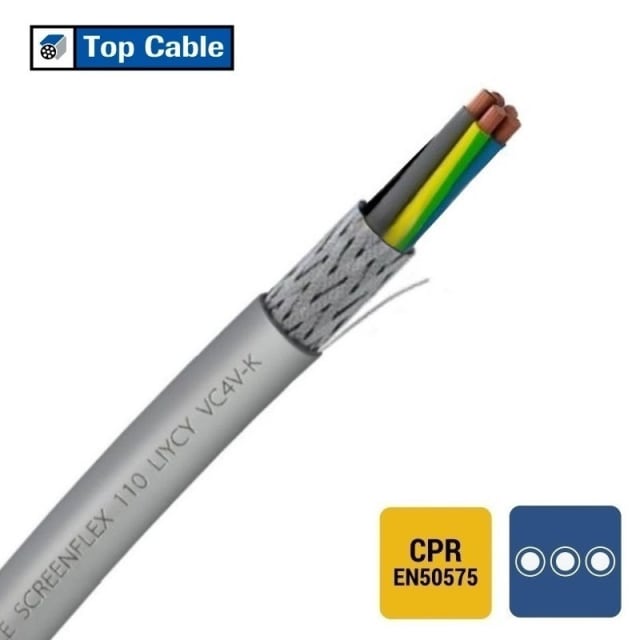

Ce câble Screenflex se distingue par un blindage global combinant feuille et tresse, une architecture particulièrement adaptée aux applications sensibles aux champs électromagnétiques extérieurs. Ce type de construction aide à préserver la stabilité des signaux transmis entre équipements électroniques, automatismes, systèmes de contrôle et circuits de mesure. C’est un choix pertinent dès qu’il faut réduire l’influence des parasites sur des liaisons techniques, notamment en présence de moteurs, convertisseurs, appareillages de commutation ou faisceaux de câbles proches.

Âmes cuivre souples classe 5 pour une mise en œuvre plus pratique

Les conducteurs en cuivre nu de section nominale 35 mm² sont réalisés en classe 5 souple. Cette construction apporte davantage d’aisance lors du tirage, du façonnage du cheminement et du raccordement dans les ensembles électriques de grande section. La souplesse des âmes est un atout pour les installations où le câble doit suivre des parcours techniques contraints, tout en conservant une géométrie ronde régulière. Le marquage des conducteurs selon HD 308 S2 améliore également l’identification au moment du câblage et contribue à un repérage plus clair en atelier ou sur chantier.

Isolation et gaine PVC pour les installations de contrôle en environnement technique

L’isolation des conducteurs en PVC et la gaine extérieure PVC grise répondent aux usages courants des câbles de contrôle blindés destinés aux équipements industriels et aux connexions techniques. Cette conception convient bien aux liaisons fixes dans les armoires, machines, systèmes informatiques, équipements électroniques et circuits de pilotage. La gaine grise s’intègre facilement dans les environnements professionnels où une identification visuelle sobre et standardisée est recherchée.

Dimensions adaptées aux sections élevées et aux parcours fixes

Avec un diamètre extérieur approximatif de 28,2 mm et un poids de 1655 kg/km, ce câble 4G35 mm² est pensé pour des installations où la section importante répond à des besoins réels de commande ou de distribution auxiliaire. Son rayon de courbure minimal de 5 fois le diamètre aide à anticiper correctement le cheminement, les entrées de coffrets, les goulottes techniques et les réserves de pose. En pratique, ces données sont essentielles pour préparer un tirage cohérent et éviter les contraintes mécaniques inutiles lors de l’installation.

Comportement au feu classé Cca pour les projets encadrés par le CPR

Le câble bénéficie d’une classification de réaction au feu Cca selon EN 13501-6, avec les sous-classements s3, d1 et a3. Cette information est particulièrement utile pour les projets où le comportement au feu des câbles doit être clairement identifié dès la phase de sélection. Pour l’acheteur professionnel, cela permet de choisir un câble blindé 1 kV dont la désignation est déjà cohérente avec les exigences documentaires habituelles sur les installations de bâtiment et les environnements techniques concernés par le CPR.

Plage de service statique et conditionnement pour besoins professionnels

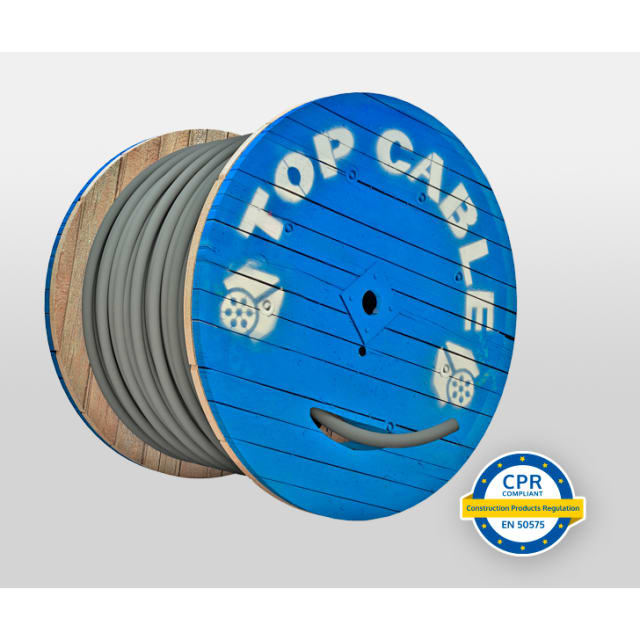

Ce câble de contrôle blindé Screenflex est prévu pour une température de service statique comprise entre -40 et +70 °C, ce qui lui permet d’être envisagé dans une large variété d’environnements d’exploitation fixes. Son conditionnement en bobine de 500 m convient aux besoins des intégrateurs, tableautiers, installateurs et services maintenance qui recherchent une longueur adaptée aux chantiers continus ou aux approvisionnements d’atelier. Pour les projets demandant un câble blindé de forte section, souple, avec conducteur de protection et gaine PVC, cette version 4G35 mm² constitue une solution technique claire et immédiatement identifiable.
