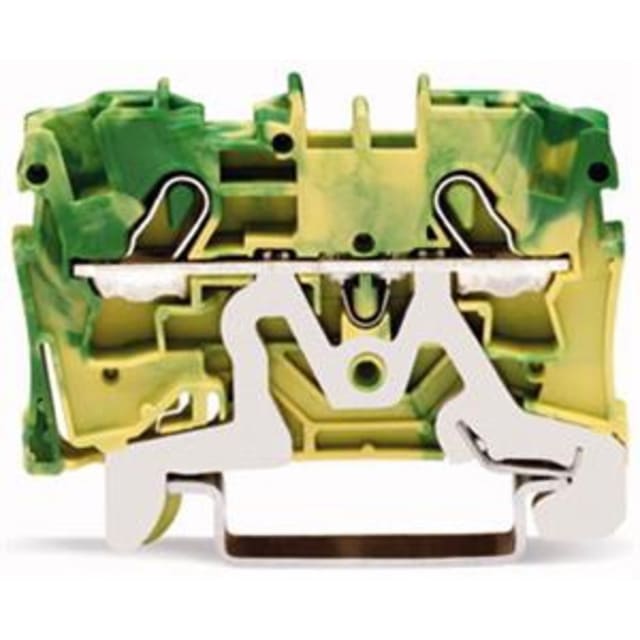

Borne de terre 2 conducteurs 4 mm² vert-jaune 2004-1207

Borne de terre 2 conducteurs pour tableau électrique sur rail DIN

Cette borne de terre vert-jaune est conçue pour le raccordement de deux conducteurs dans les tableaux électriques et ensembles de distribution. Son format pour rail DIN 35 mm permet une intégration propre dans les coffrets et armoires, avec un encombrement réduit grâce à une largeur de 6,2 mm. Elle convient particulièrement aux montages où la continuité de terre doit rester claire, compacte et facile à organiser.

Technologie de raccordement à ressort à cage pour un câblage net

Le raccordement à ressort à cage sur les deux points de connexion facilite l’insertion des conducteurs tout en gardant un maintien adapté aux opérations de câblage en tableau. Cette conception est bien adaptée aux installations où l’on recherche un repérage simple et une mise en œuvre régulière sur plusieurs bornes. Le corps isolant en thermoplastique complète l’ensemble pour une implantation soignée dans les environnements électriques techniques.

Compatible avec plusieurs types de conducteurs jusqu’à 4 mm² et 6 mm² selon le cas

Cette borne accepte différentes configurations de câbles, ce qui la rend pratique lors de la préparation ou de l’évolution d’un tableau. Elle peut recevoir des conducteurs monofilares de 1 à 6 mm², des conducteurs multifilaires de 0,5 à 4 mm², ainsi que des conducteurs à brins fins sans gaine de 0,5 à 6 mm². Pour les conducteurs à brins fins avec gaine, la plage de raccordement indiquée va de 0,75 à 4 mm². Ce niveau de compatibilité aide à gérer plus facilement les liaisons de terre selon la nature réelle des conducteurs utilisés sur chantier ou en atelier.

Format 2 conducteurs adapté aux distributions de terre compactes

Avec ses deux points de raccordement sur un seul étage, cette borne de terre répond efficacement aux besoins de distribution de protection dans un espace maîtrisé. Elle permet de regrouper les départs de terre sans multiplier inutilement les accessoires de raccordement. Ce format est particulièrement intéressant dans les tableaux où la densité de câblage impose de concilier accessibilité, lecture rapide du bornier et optimisation de la place disponible.

Montage sur rail DIN 35 mm et dimensions favorables à l’implantation

Prévue pour un montage sur rail DIN 35 mm, cette borne s’intègre facilement dans les configurations de tableaux courantes. Ses dimensions de 6,2 mm de large, 52,3 mm de haut et 32,9 mm de profondeur permettent de l’intégrer dans des ensembles compacts tout en conservant une implantation cohérente avec les autres bornes de la même famille. Pour les projets où chaque millimètre compte, ce gabarit aide à construire un bornier de terre propre et bien aligné.

Repérage visuel immédiat pour les circuits de protection

Sa couleur vert-jaune permet une identification instantanée de la fonction de terre dans le tableau. Ce repérage visuel est un atout concret lors du câblage, des extensions futures et des interventions de maintenance. La borne est en outre prévue avec marquage latéral et central, ce qui facilite l’organisation des rangées de bornes lorsque plusieurs circuits doivent être distingués de manière claire.

Conçue pour les environnements de câblage exigeants

Cette borne de la série TOPJOB S est donnée pour une température de service jusqu’à 105 °C, ce qui en fait une solution adaptée aux ensembles électriques où les contraintes thermiques de l’environnement doivent être prises en compte. La fonction PEN indiquée élargit également les possibilités d’usage dans les configurations nécessitant ce type d’affectation. Une plaque de fermeture est nécessaire pour finaliser correctement l’implantation selon la composition du bornier.
