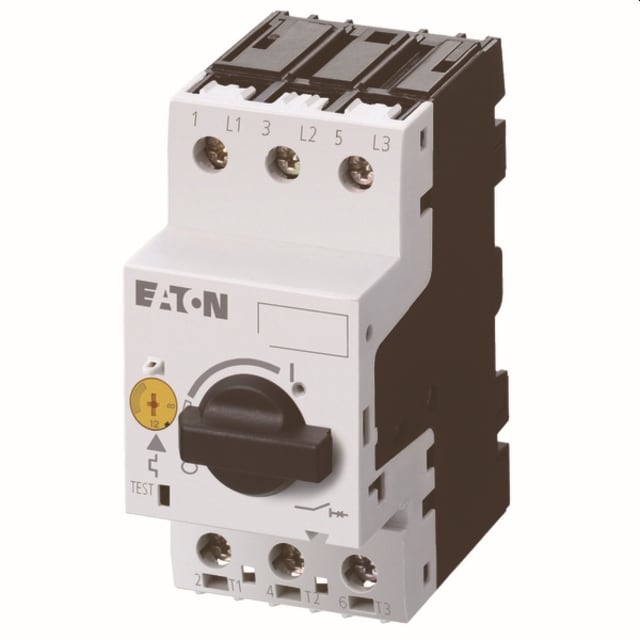

Disjoncteur moteur tripolaire 20-25A à borne à boulon 046989

Disjoncteur moteur tripolaire 20-25 A pour protection de départ moteur

Ce disjoncteur moteur tripolaire est conçu pour assurer la protection et la commande manuelle des moteurs triphasés dans les installations de distribution et d’automatisme. Sa plage de réglage de surcharge de 20 à 25 A permet d’adapter précisément la protection au courant nominal du moteur, afin de limiter les déclenchements inadaptés tout en sécurisant efficacement le départ moteur. Son pouvoir de coupure élevé et sa conception dédiée à la protection moteur en font une solution pertinente pour les armoires électriques industrielles et tertiaires.

Réglage thermique précis et déclenchement thermo-magnétique

L’appareil fonctionne avec une technologie de déclenchement thermo-magnétique, adaptée à la protection des moteurs contre les surcharges et les courts-circuits. Le réglage thermique de 20 à 25 A facilite l’ajustement selon les caractéristiques réelles du moteur à protéger. Le déclencheur magnétique non différé, donné pour 388 A, permet une réaction rapide en cas de défaut brutal, afin de limiter les contraintes sur le circuit et sur les équipements associés.

Adapté aux moteurs triphasés jusqu’à 12,5 kW en AC-3

Ce modèle 3 pôles est prévu pour les applications moteurs avec une puissance de service mesurée jusqu’à 12,5 kW à 400 V en AC-3, et 5,5 kW à 230 V en AC-3. Il convient ainsi aux départs moteurs triphasés nécessitant une protection compacte, claire à régler et simple à intégrer dans un tableau. Sa tension assignée d’emploi jusqu’à 690 V permet une utilisation dans des environnements de commande moteur exigeants, avec une bonne marge d’intégration dans de nombreuses architectures de coffrets et d’armoires.

Sensibilité à la perte de phase pour une meilleure protection du moteur

La sensibilité aux chutes de phase constitue un atout important pour la protection des moteurs triphasés. En cas de perte de phase, le moteur peut subir un échauffement anormal et des contraintes de fonctionnement préjudiciables. Cette fonction aide à mieux sécuriser l’exploitation du départ moteur et répond aux besoins des installations où la continuité de service doit rester maîtrisée sans négliger la protection électromécanique du récepteur.

Raccordement à vis avec borne à boulon pour une connexion sûre

Le raccordement principal à vis avec borne à boulon répond aux attentes des monteurs recherchant une connexion ferme et adaptée aux conducteurs de puissance dans les circuits moteurs. Ce type de connexion convient particulièrement aux environnements où la tenue mécanique du serrage et la stabilité du contact électrique sont recherchées. L’organe de commande par bouton rotatif rend en outre la manœuvre simple et lisible en façade, ce qui facilite l’exploitation et les opérations courantes sur le départ protégé.

Format compact pour intégration en coffret ou armoire électrique

Avec des dimensions de 45 mm de largeur, 93 mm de hauteur et 76 mm de profondeur, ce disjoncteur moteur trouve facilement sa place dans les tableaux, coffrets et armoires électriques où l’optimisation de l’encombrement est importante. Son format à encastrer avec technique d’insertion définitive convient aux assemblages soignés et structurés. L’indice de protection IP20 le destine à une intégration dans une enveloppe adaptée, conformément aux usages des appareillages de commande et de protection internes.

Pouvoir de coupure élevé pour les installations de protection moteur

Le pouvoir de coupure assigné atteint 50 kA à 400 V AC en Icu, ce qui positionne ce disjoncteur moteur pour des applications où le niveau de court-circuit présumé impose une protection robuste du départ. Cette caractéristique est particulièrement importante dans les tableaux de distribution et de commande alimentant des moteurs, où la coordination des protections doit être pensée avec rigueur. La puissance dissipée de 7,04 W apporte également une donnée utile pour le dimensionnement thermique global de l’armoire.
