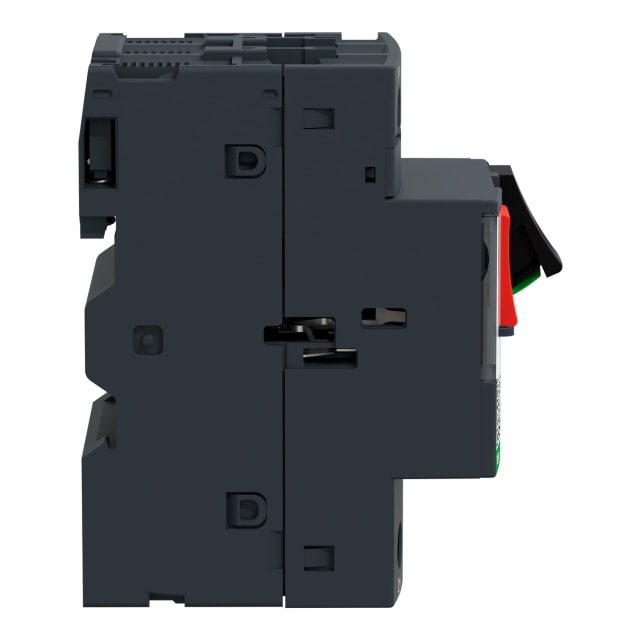

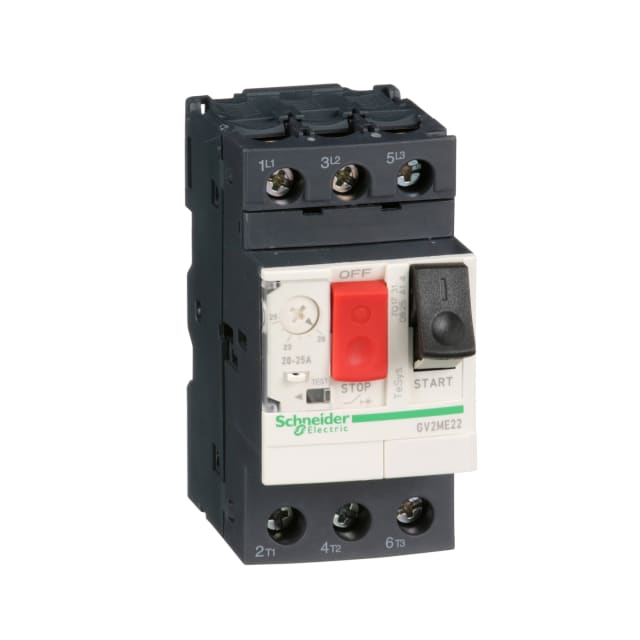

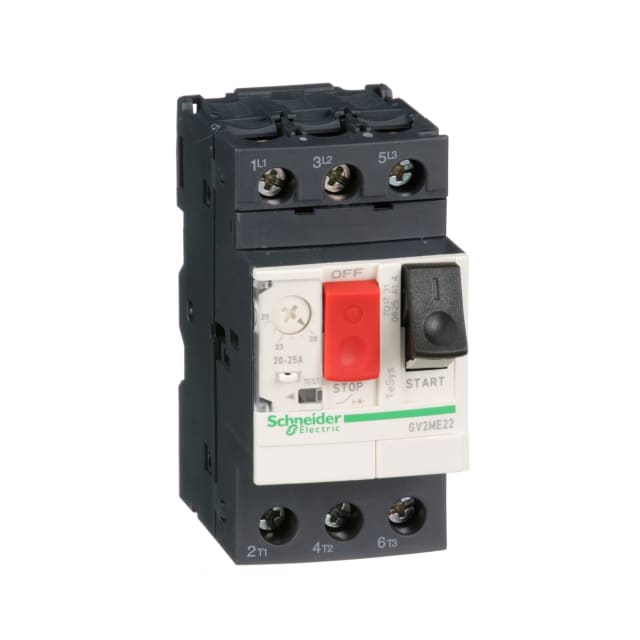

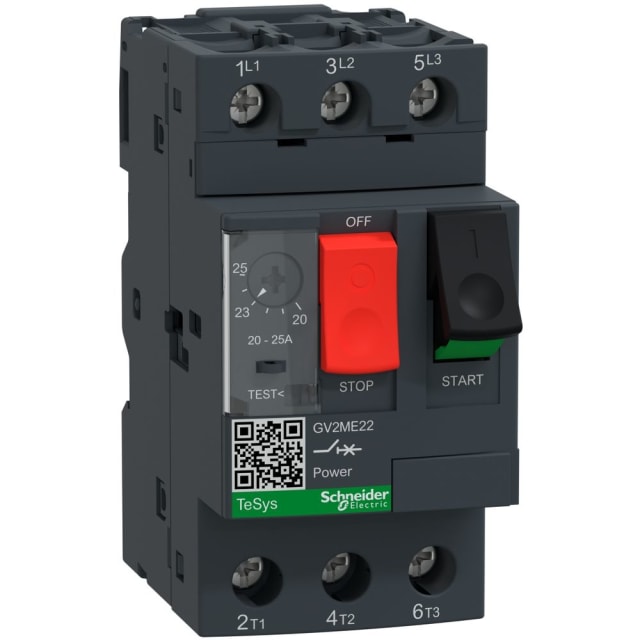

Disjoncteur moteur magnétothermique 3P 20-25A GV2ME22

Protection magnétothermique dédiée aux moteurs triphasés

Ce disjoncteur moteur magnétothermique 3P est conçu pour la protection et la commande de moteurs triphasés, avec une plage de réglage thermique de 20 à 25 A. Il associe une protection contre les surcharges et un déclenchement magnétique instantané contre les courts-circuits, ce qui en fait une solution adaptée aux départs moteurs nécessitant un réglage précis selon l’intensité nominale de l’équipement à protéger. Pour une application en AC-3, il convient notamment à une puissance moteur de 11 kW sous 400 V et 5,5 kW sous 230 V.

Réglage précis pour adapter la protection au moteur installé

La zone de réglage surcharge 20…25 A permet d’ajuster le seuil thermique au plus près du courant du moteur, afin de mieux accompagner les conditions réelles d’exploitation. Cette configuration est particulièrement utile en armoire ou en tableau lorsque plusieurs puissances moteur coexistent et qu’il faut sécuriser chaque départ sans surdimensionner la protection. La sensibilité aux chutes de phase renforce également la protection du moteur en cas de fonctionnement dégradé du réseau.

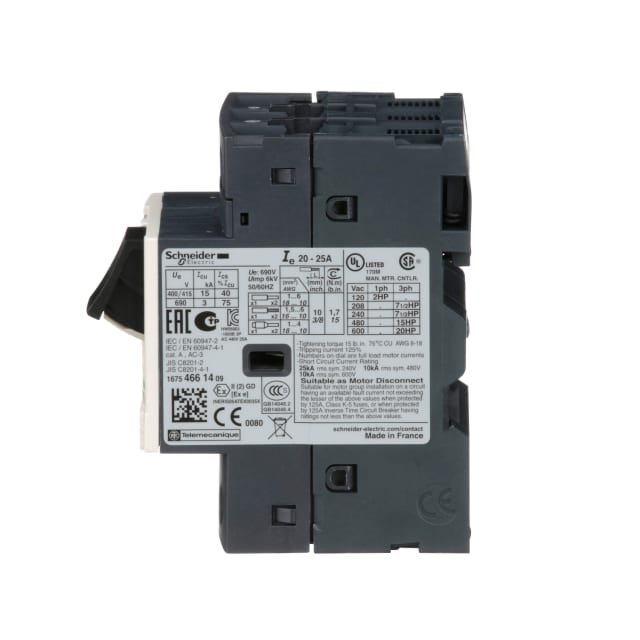

Capacité de coupure élevée pour les circuits moteurs exigeants

Avec un pouvoir de coupure Icu de 15 kA à 400 V en courant alternatif, ce disjoncteur moteur répond aux besoins des installations où le niveau de court-circuit impose une protection robuste en tête de départ moteur. Son déclencheur non différé de court-circuit est donné pour 327 A, ce qui permet une intervention rapide en cas de défaut brutal. Cette combinaison thermique et magnétique facilite la protection des moteurs tout en limitant l’encombrement dans le tableau.

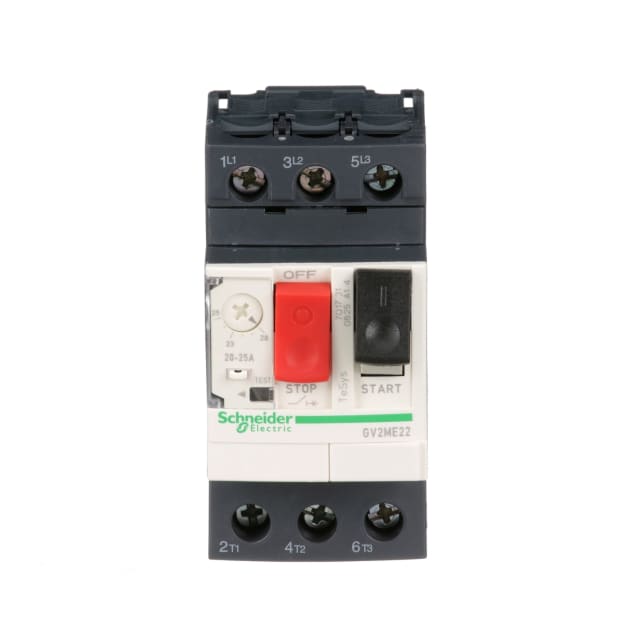

Commande par poussoirs pour une utilisation directe en façade

L’appareil est équipé d’une commande par boutons-poussoirs, pratique pour les opérations de marche et d’arrêt directement sur le produit. Ce format d’appareil complet dans un boîtier convient bien aux intégrations en coffret ou en tableau électrique lorsque l’on recherche une commande locale simple et lisible. Dans une logique de protection moteur, cette conception permet de regrouper commande manuelle et protection dans un seul appareillage compact.

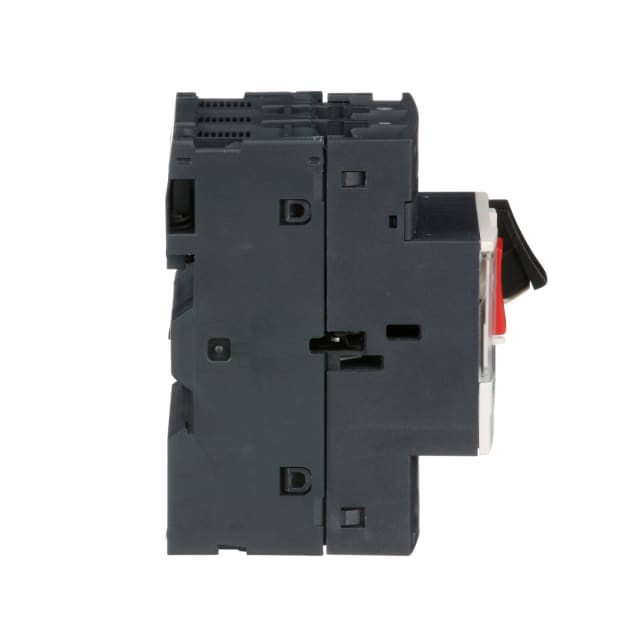

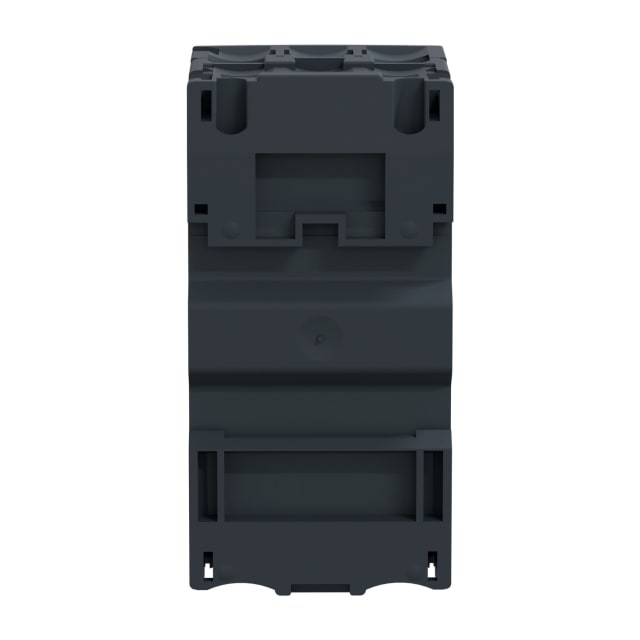

Format compact pour tableaux et coffrets électriques

Avec une largeur de 45 mm, une hauteur de 89 mm et une profondeur d’environ 78,2 mm, ce modèle s’intègre facilement dans les ensembles de distribution et de commande où l’optimisation de l’espace est importante. Son indice de protection IP20 est adapté à une installation dans une enveloppe prévue à cet effet. Ce gabarit compact en fait un choix pertinent pour les armoires industrielles, coffrets techniques et tableaux de protection moteur nécessitant une implantation rationnelle.

Raccordement à vis pour un câblage net et maîtrisé

Le raccordement principal par bornes à vis convient aux montages qui exigent un serrage franc et une bonne tenue des conducteurs. Ce type de connexion est apprécié pour le câblage des départs moteurs en atelier, en maintenance ou en fabrication d’armoires, notamment lorsque l’on souhaite une mise en œuvre claire et un repérage simple des conducteurs de puissance. L’appareil comporte 3 pôles, pour une protection cohérente des circuits moteurs triphasés.

Un choix pertinent pour la protection moteur en gamme TeSys Deca

Issu de la série TeSys Deca, ce disjoncteur moteur 3P 20-25 A répond aux besoins courants de protection spécifique des moteurs dans les installations électriques professionnelles. Sa tension de service nominale de 230 à 690 V, sa protection thermique intégrée et son dimensionnement pour usage moteur en font une solution adaptée aux applications de distribution et de commande où la sélectivité du départ moteur et la justesse du réglage sont essentielles. C’est un appareillage technique particulièrement indiqué pour sécuriser un moteur triphasé tout en conservant une implantation simple dans le tableau.
