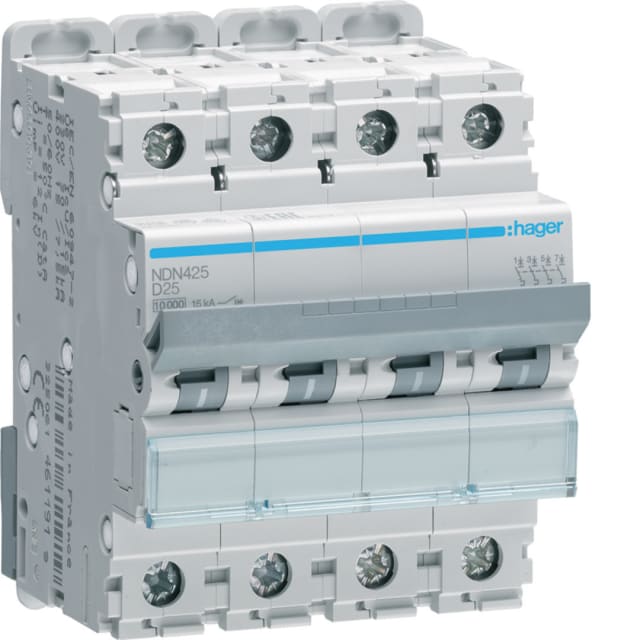

Disjoncteur tétrapolaire 25A courbe D 10kA NDN425

Disjoncteur tétrapolaire 25A courbe D pour protection des circuits triphasés

Ce disjoncteur tétrapolaire 25A courbe D est conçu pour la protection des installations en courant alternatif jusqu’à 400 V. Avec ses 4 pôles protégés et son format 4 modules, il convient aux tableaux électriques nécessitant une coupure simultanée sur les quatre conducteurs. Sa courbe de déclenchement D le destine particulièrement aux circuits présentant des appels de courant élevés au démarrage, comme certains moteurs, équipements techniques ou charges inductives.

Pouvoir de coupure 10 kA adapté aux environnements exigeants

Avec un pouvoir de coupure assigné de 10 kA selon EN 60898, ce disjoncteur modulaire répond aux besoins de protection des circuits où le niveau de court-circuit présumé impose un appareil à capacité de coupure renforcée. Les valeurs annoncées en Icu selon IEC 60947-2, jusqu’à 15 kA à 400 V et 30 kA à 230 V, apportent un niveau de tenue cohérent pour des applications techniques en distribution modulaire.

Courbe D : un choix pertinent pour les charges à fort courant d’appel

La courbe D est recommandée lorsque les équipements raccordés génèrent des pointes de courant au démarrage plus importantes qu’un circuit standard. Ce profil de déclenchement permet de mieux supporter les appels transitoires tout en conservant la protection contre les surcharges et les courts-circuits. Ce disjoncteur 4P 25A constitue ainsi une solution adaptée aux départs alimentant des équipements électrotechniques, moteurs ou usages industriels légers.

Format 4 modules pour intégration simple dans le tableau

Sa largeur de 4 unités de division facilite l’implantation dans les coffrets et tableaux de distribution. La profondeur totale de 70 mm permet une intégration propre dans l’appareillage modulaire courant. Le raccordement accepte des conducteurs monofilaires de 1 à 35 mm² et des conducteurs multibrins de 1 à 25 mm², ce qui apporte de la souplesse lors du câblage, aussi bien en neuf qu’en rénovation.

Protection complète sur 4 pôles sans neutre dédié

Ce modèle dispose de 4 pôles protégés et ne comporte pas de conducteur neutre à connexion dédiée. Cette configuration convient aux circuits nécessitant une protection uniforme sur l’ensemble des pôles. En exploitation, cela permet de sécuriser des départs tétrapolaires avec une architecture claire, en conservant une logique de protection homogène sur chaque voie.

Caractéristiques électriques adaptées à une exploitation soutenue

Le disjoncteur fonctionne en 50 à 60 Hz, avec une tension d’isolement Ui de 500 V et une tenue aux chocs Uimp de 6 kV. Sa classe de limitation énergétique 3 participe à une meilleure maîtrise des effets du court-circuit sur l’installation en aval. Sa catégorie de surtension 3 et son degré de pollution 2 correspondent à un usage en environnement électrique modulaire courant, avec un indice de protection IP20 une fois l’appareil intégré dans son enveloppe.

Compatible avec l’évolution de l’installation

Ce disjoncteur accepte l’ajout de dispositifs supplémentaires, ce qui facilite l’adaptation du tableau en fonction des besoins d’exploitation ou de signalisation. Il est conçu pour fonctionner dans une plage de température ambiante étendue de -25 à +70 °C, ce qui le rend pertinent pour des installations techniques soumises à des conditions d’usage variées. Sa puissance dissipée de 14,75 W est également à prendre en compte pour le dimensionnement thermique du coffret.
