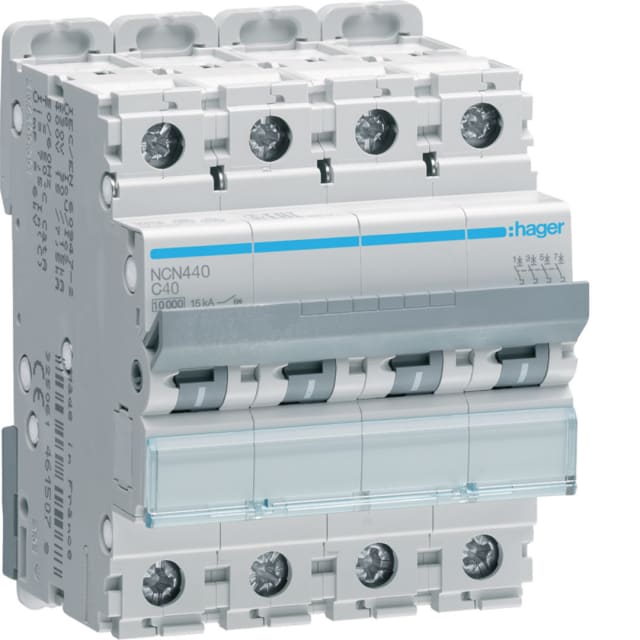

Disjoncteur tétrapolaire courbe C 40A 10kA NCN440

Disjoncteur tétrapolaire 40 A pour la protection des départs triphasés avec neutre

Ce disjoncteur tétrapolaire courbe C 40 A est conçu pour la protection des circuits en courant alternatif jusqu’à 400 V. Sa configuration 4 pôles protégés permet de couper simultanément l’ensemble des conducteurs actifs d’un départ triphasé, ce qui en fait une solution adaptée aux tableaux de distribution, aux circuits de puissance et aux installations nécessitant une coupure complète sur quatre pôles. Son format 4 modules facilite son intégration dans les coffrets et tableaux modulaires.

Pouvoir de coupure élevé pour tableaux et distributions exigeants

Avec un pouvoir de coupure assigné de 10 kA selon EN 60898, ce disjoncteur modulaire répond aux besoins des installations où le niveau de court-circuit impose un appareil de protection renforcé. Les valeurs Icu atteignent 30 kA à 230 V et 15 kA à 400 V selon IEC 60947-2, ce qui le positionne pour des usages de distribution où la tenue aux défauts doit rester cohérente avec des environnements techniques plus sollicités qu’une application résidentielle standard.

Courbe C 40 A : un bon équilibre entre protection et tolérance aux appels de courant

La courbe de déclenchement C convient aux circuits présentant des pointes de courant modérées au démarrage. Elle est particulièrement pertinente pour de nombreux usages en distribution terminale ou divisionnaire, notamment lorsque l’installation alimente des équipements, moteurs de petite puissance, auxiliaires techniques ou lignes mixtes demandant une protection contre les surcharges et les courts-circuits sans déclenchements trop sensibles. Le calibre 40 A permet de protéger un départ de puissance en conservant une lecture simple et claire du niveau de protection choisi.

Architecture 4 pôles protégés sans neutre connecté

Ce modèle dispose de 4 pôles au total et de 4 pôles protégés, avec conducteur neutre non connecté. Cette architecture doit être retenue lorsque l’application impose une protection effective sur chacun des pôles. Elle apporte une réponse précise aux besoins des installations tétrapolaires où l’on recherche une coupure homogène et une protection complète, sans confusion avec les versions 3P+N à neutre non protégé.

Montage modulaire simple et raccordement compatible avec de nombreuses sections

Sa largeur de 4 unités de division et sa profondeur totale de 70 mm permettent une implantation propre dans les tableaux modulaires. Le raccordement accepte des conducteurs monofilares de 1 à 35 mm² ainsi que des conducteurs multifilaires de 1 à 25 mm², ce qui offre une bonne souplesse pour le câblage de départs de distribution. Ce disjoncteur est également prévu pour recevoir des dispositifs supplémentaires, un point intéressant pour les configurations évolutives en tableau.

Tenue électrique adaptée aux environnements techniques courants

Ce disjoncteur 4P 40 A fonctionne en 50/60 Hz, avec une tension d’isolement Ui de 500 V et une tenue aux chocs Uimp de 6 kV. Sa catégorie de surtension 3, son degré de pollution 2 et sa classe de limitation énergétique 3 en font un appareil cohérent pour des ensembles de distribution où la maîtrise des contraintes électriques et des effets thermiques liés aux défauts joue un rôle important dans le choix des protections.

Utilisation en tableau électrique dans une large plage de température

Prévu pour fonctionner entre -25 et 70 °C, ce disjoncteur modulaire s’intègre dans des environnements d’exploitation variés. Son indice de protection IP20 correspond à un usage en enveloppe ou tableau adapté. La puissance dissipée de 15 W est également une donnée utile pour l’étude thermique d’un coffret, notamment lorsque plusieurs protections sont regroupées sur la même rangée et que l’échauffement interne doit être pris en compte dès le dimensionnement.
