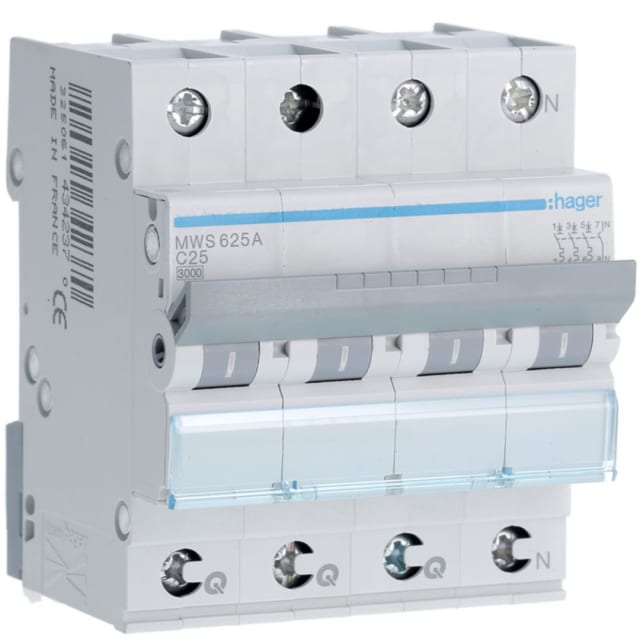

Disjoncteur 3P+N 25A courbe C 3kA quickconnect MWS625A

Disjoncteur 3P+N 25A courbe C pour protection des circuits triphasés avec neutre

Ce disjoncteur modulaire 3P+N 25A courbe C quickconnect est conçu pour protéger efficacement les départs triphasés avec neutre contre les surcharges et les courts-circuits. Son calibre 25 A convient aux lignes d’alimentation et circuits de distribution nécessitant une protection tétrapolaire compacte au tableau. La courbe C permet d’accepter les appels de courant modérés au démarrage, ce qui le rend adapté à de nombreux usages en environnement résidentiel, tertiaire ou petit atelier.

Configuration 3 pôles protégés plus neutre raccordé

Ce modèle dispose de 4 pôles au total en 3P+N, avec 3 pôles protégés et un neutre à connexion dédiée. Cette configuration facilite la protection des installations alimentées en triphasé 400 V AC avec conducteur neutre, tout en gardant une architecture claire dans le coffret. C’est un choix pertinent lorsque l’on recherche une coupure coordonnée des phases et la continuité d’un câblage propre sur des circuits tétrapolaires.

Connexion quickconnect pour un câblage plus rapide et plus net

La technologie quickconnect apporte un réel avantage au moment du montage dans le tableau électrique. Elle simplifie le raccordement et contribue à une mise en œuvre plus fluide, notamment lors d’interventions répétitives ou de rénovations de coffrets. Ce disjoncteur accepte des conducteurs monofiliaires de 1 à 35 mm² et des conducteurs multifilaires de 1 à 25 mm², ce qui laisse une bonne souplesse pour s’adapter aux sections courantes rencontrées en distribution.

Pouvoir de coupure 3 kA et comportement adapté aux protections divisionnaires

Avec un pouvoir de coupure assigné de 3 kA selon EN 60898 à 230 V comme à 400 V, ce disjoncteur répond aux besoins des applications divisionnaires pour lesquelles ce niveau de coupure est recherché. Il affiche également un Icu de 4,5 kA selon IEC 60947-2 à 400 V. Sa classe de limitation énergétique 3 participe à une meilleure maîtrise de l’énergie laissée passer en cas de défaut, un point intéressant pour la protection en aval des circuits.

Format 4 modules pour intégration simple dans le tableau

Grâce à sa largeur de 4 modules et à sa profondeur totale de 70 mm, ce disjoncteur 4P s’intègre facilement dans les tableaux de répartition modulaires. Son encombrement maîtrisé permet d’organiser plus proprement les rangées lorsque plusieurs départs doivent être protégés. L’indice de protection IP20 correspond à une utilisation en coffret ou armoire adaptée, dans le respect des conditions normales d’intégration des appareillages modulaires.

Caractéristiques électriques utiles pour une exploitation stable

Ce disjoncteur est prévu pour une tension de dimensionnement de 400 V en courant alternatif, avec une fréquence de 50 à 60 Hz. Il présente une tension d’isolement Ui de 500 V et une tenue aux chocs Uimp de 4 kV, des valeurs cohérentes pour les besoins courants en distribution modulaire. Sa puissance dissipée de 10,1 W est à prendre en compte lors du dimensionnement thermique du tableau, en particulier dans les coffrets denses ou peu ventilés.

Utilisation en environnement technique avec contraintes usuelles de tableau

Ce modèle est conçu pour fonctionner dans une plage de température ambiante étendue de -25 à 70 °C, avec un degré de pollution 2 et une catégorie de surtension 3. Ces données en font un appareillage adapté aux conditions normales d’exploitation d’un tableau électrique correctement installé. L’absence de possibilité d’ajout de dispositifs supplémentaires doit être prise en compte si votre projet nécessite une modularité complémentaire autour du disjoncteur.

Un choix précis pour les tableaux de protection et de distribution

Ce disjoncteur quadripolaire 25A courbe C 3kA quickconnect répond à un besoin clair : protéger un circuit triphasé avec neutre dans un format modulaire compact, avec un raccordement pratique et des caractéristiques électriques lisibles. Pour l’installateur comme pour l’acheteur averti, il permet de sélectionner un disjoncteur 3P+N cohérent avec une logique de distribution propre, sans surdimensionnement inutile et avec une intégration simple dans le tableau.
