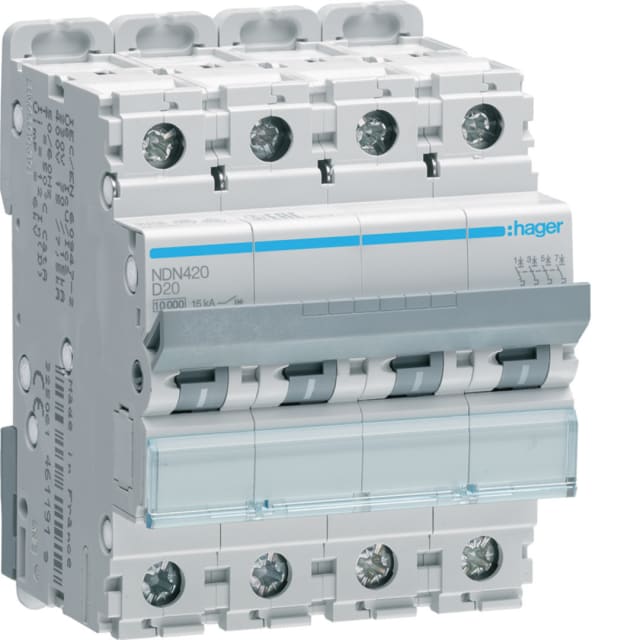

Disjoncteur 4 pôles 20A courbe D 10kA 4 modules NDN420

Disjoncteur quadripolaire 20A courbe D pour protection des circuits triphasés

Ce disjoncteur 4 pôles 20A courbe D est conçu pour assurer la protection des départs électriques nécessitant une coupure simultanée des quatre conducteurs. Son calibre de 20 A convient aux installations où la maîtrise des surcharges et des courts-circuits doit s’accompagner d’une coupure nette sur l’ensemble des pôles protégés. En version quadripolaire, il trouve naturellement sa place dans les tableaux de distribution alimentant des circuits triphasés sans neutre distribué, des équipements techniques ou des charges à fort appel de courant au démarrage.

Courbe D adaptée aux charges à fort courant d’appel

La courbe de déclenchement D est particulièrement indiquée pour les applications présentant des pointes de courant plus élevées à l’enclenchement que sur des usages classiques. Elle convient donc aux circuits alimentant par exemple certains moteurs, transformateurs, équipements électromécaniques ou appareils techniques dont le courant de démarrage impose une protection capable d’éviter les déclenchements intempestifs. Ce positionnement en fait un disjoncteur modulaire pertinent pour les environnements où la sélectivité d’usage et la tenue au démarrage sont des critères importants.

Pouvoir de coupure élevé pour une intégration en tableau exigeant

Avec un pouvoir de coupure assigné de 10 kA selon EN 60898 à 230 V comme à 400 V, ce disjoncteur modulaire répond aux besoins des installations où le niveau de court-circuit présumé impose une protection robuste. Ses valeurs de coupure ultime atteignent 30 kA à 230 V et 15 kA à 400 V selon IEC 60947-2, ce qui renforce son intérêt dans les tableaux de protections et de distribution demandant un appareil compact mais dimensionné pour des conditions d’exploitation soutenues. Sa classe de limitation énergétique 3 participe également à la réduction des contraintes thermiques et électrodynamiques en cas de défaut.

Format 4 modules pratique pour les tableaux modulaires

Sa largeur de 4 modules facilite l’implantation dans les coffrets et tableaux électriques sur rail DIN, tout en conservant une architecture lisible pour les départs quadripolaires. Avec une profondeur totale de 70 mm, ce disjoncteur s’intègre dans de nombreuses enveloppes modulaires sans compliquer l’organisation du câblage. Ce format est bien adapté aux armoires tertiaires, ateliers, locaux techniques et ensembles de distribution où chaque module compte pour préserver une implantation propre et rationnelle.

Raccordement polyvalent pour conducteurs rigides et souples

Ce modèle accepte le raccordement de conducteurs monofilaires de 1 à 35 mm² ainsi que de conducteurs multifilaires de 1 à 25 mm². Cette plage de serrage apporte une vraie souplesse lors du câblage, aussi bien en création de tableau qu’en rénovation ou en extension d’installation. L’appareil permet ainsi de s’adapter à différents schémas de distribution et sections de départ, tout en simplifiant la continuité entre alimentation, peignage et départs vers les circuits protégés.

Caractéristiques électriques et isolation pour usage en courant alternatif

Prévu pour une tension de dimensionnement de 400 V en courant alternatif, ce disjoncteur quadripolaire fonctionne en 50 à 60 Hz. Sa tension d’isolement Ui de 500 V et sa tenue aux chocs Uimp de 6 kV renforcent son adéquation aux environnements de distribution modulaires où les contraintes électriques ne doivent pas être sous-estimées. La catégorie de surtension 3 et le degré de pollution 2 confirment son positionnement pour des installations électriques structurées nécessitant une protection cohérente avec les exigences courantes des tableaux basse tension.

Conçu pour fonctionner dans des conditions techniques étendues

Ce disjoncteur 4P 20A supporte une température ambiante de fonctionnement de -25 à +70 °C, ce qui permet son utilisation dans des contextes techniques variés, y compris lorsque les conditions thermiques sont plus exigeantes que dans un simple environnement intérieur tempéré. Son indice de protection IP20 convient à une intégration dans un tableau ou un coffret approprié. La puissance dissipée de 10,87 W est également une donnée utile pour les professionnels qui dimensionnent précisément l’échauffement au sein de l’enveloppe.

Une solution modulaire pensée pour les protections évolutives

Ce disjoncteur accepte l’ajout de dispositifs supplémentaires, un avantage appréciable pour faire évoluer un tableau selon les besoins d’exploitation, de signalisation ou d’auxiliaires de commande. Son exécution 4 pôles protégés, sans conducteur neutre à connexion, répond à une logique claire de protection quadripolaire homogène. Pour un besoin de disjoncteur 4 pôles 20A courbe D 10kA en environnement modulaire, ce modèle constitue un choix précis pour associer encombrement maîtrisé, pouvoir de coupure élevé et compatibilité avec les usages techniques à fort courant d’appel.
