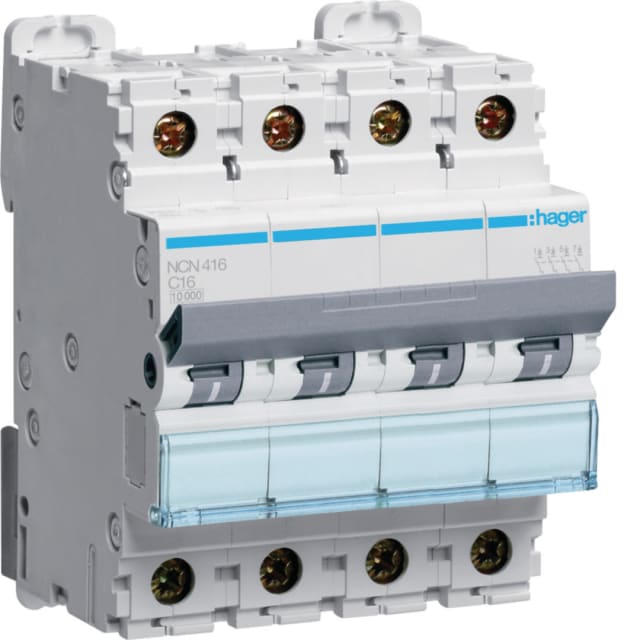

Disjoncteur 4 pôles 16A courbe C 10kA NCN416

Disjoncteur quadripolaire 16A courbe C pour la protection des circuits triphasés

Ce disjoncteur modulaire 4 pôles 16A courbe C est conçu pour protéger efficacement les circuits contre les surcharges et les courts-circuits en environnement AC. Sa configuration quadripolaire avec 4 pôles protégés convient aux installations triphasées nécessitant une coupure simultanée de l’ensemble des conducteurs actifs. Avec son calibre 16 A, il s’intègre dans les tableaux électriques où la protection doit rester précise, tout en conservant une implantation modulaire compacte sur 4 modules.

Pouvoir de coupure élevé pour tableaux électriques exigeants

Avec un pouvoir de coupure assigné de 10 kA selon EN 60898 à 230 V comme à 400 V, ce disjoncteur répond aux besoins des installations où le niveau de court-circuit présumé impose une protection renforcée. Il dispose également d’un pouvoir de coupure Icu jusqu’à 15 kA à 400 V selon IEC 60947-2, ce qui en fait une solution adaptée aux tableaux de distribution demandant une tenue élevée en cas de défaut. Cette capacité permet de sécuriser les départs avec un appareil cohérent pour des usages résidentiels collectifs, tertiaires ou techniques selon l’architecture du coffret.

Courbe C adaptée aux appels de courant modérés

La courbe de déclenchement C est particulièrement indiquée pour les circuits présentant des pointes de courant au démarrage, comme certains équipements motorisés, auxiliaires techniques, circuits mixtes ou lignes avec charges inductives modérées. Elle aide à éviter les déclenchements intempestifs au démarrage tout en maintenant la fonction de protection attendue contre les surintensités. Ce positionnement en fait un choix pertinent lorsque le comportement de la charge dépasse celui d’un simple circuit purement résistif.

Format 4 modules pratique pour coffrets et tableaux modulaires

Grâce à sa largeur de 4 unités de division et à sa profondeur totale de 70 mm, ce disjoncteur s’intègre facilement dans un coffret modulaire standard. Son encombrement maîtrisé simplifie l’organisation des rangées et permet de préserver une implantation claire du tableau, en particulier sur les distributions quadripolaires. Le raccordement accepte des conducteurs monofilares de 1 à 35 mm² et des conducteurs multifilaires de 1 à 25 mm², ce qui offre une bonne souplesse pour les câblages de puissance et les adaptations en rénovation comme en installation neuve.

Protection complète sur 4 pôles sans neutre dédié

Ce modèle dispose de 4 pôles au total et de 4 pôles protégés, avec neutre non connecté dédié. Cette conception convient aux configurations où chaque pôle doit bénéficier de sa propre protection, notamment sur certaines distributions triphasées équilibrées ou applications spécifiques de tableaux. L’utilisateur identifie ainsi immédiatement un appareil pensé pour une coupure quadripolaire complète, sans ambiguïté sur la nature de la protection assurée.

Caractéristiques électriques utiles pour les environnements techniques

Ce disjoncteur fonctionne sous tension de dimensionnement 400 V en courant alternatif, avec une fréquence de 50 à 60 Hz. Sa tension d’isolement Ui de 500 V et sa tenue aux chocs Uimp de 6 kV apportent un niveau de compatibilité adapté aux environnements de distribution électrique courants. Sa classe de limitation énergétique 3 participe à une meilleure maîtrise de l’énergie laissée passer en cas de court-circuit, tandis que sa catégorie de surtension 3 et son degré de pollution 2 s’inscrivent dans les contraintes habituelles des tableaux électriques installés en intérieur.

Conçu pour une exploitation stable dans la durée

Prévu pour une température de fonctionnement de -25 à +70 °C, ce disjoncteur peut être retenu pour des conditions d’exploitation variées selon l’emplacement du tableau. Son indice de protection IP20 correspond à un usage en enveloppe adaptée, et la possibilité d’ajouter des dispositifs supplémentaires permet de faire évoluer la configuration du départ ou du tableau selon les besoins de signalisation, de commande ou d’accessoirisation. Sa puissance dissipée de 11,08 W est également une donnée utile pour les intégrateurs attentifs à l’échauffement global dans les coffrets densément équipés.
