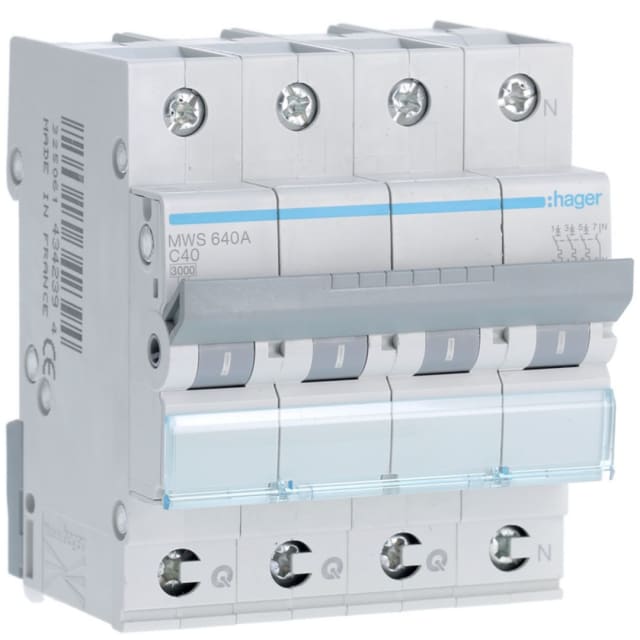

Disjoncteur 3P+N courbe C 40A 3kA Quickconnect MWS640A

Disjoncteur 3P+N 40A courbe C pour protection des circuits triphasés avec neutre

Ce disjoncteur modulaire 3P+N courbe C 40A Quickconnect est conçu pour assurer la protection des circuits triphasés avec neutre dans les tableaux de distribution. Sa configuration 4 pôles, dont 3 pôles protégés et un neutre connecté, permet une intégration adaptée aux installations nécessitant une coupure coordonnée des phases avec présence du neutre. Le calibre 40 A convient aux départs demandant une intensité soutenue, tandis que la courbe C répond bien aux usages courants avec appels de courant modérés au démarrage.

Connexion Quickconnect pour un câblage plus direct dans le tableau

La technologie Quickconnect facilite le raccordement dans le coffret et contribue à une mise en œuvre plus fluide lors du montage. Ce format est particulièrement apprécié en tableau modulaire pour gagner en lisibilité et simplifier l’organisation des connexions. Le produit accepte des conducteurs monofilaires de 1 à 35 mm² ainsi que des conducteurs multifilaires de 1 à 25 mm², ce qui laisse une vraie souplesse de raccordement selon la section retenue sur l’installation.

Pouvoir de coupure 3 kA et protection adaptée aux usages de distribution modulaire

Avec un pouvoir de coupure assigné de 3 kA selon EN 60898 à 230 V comme à 400 V, ce disjoncteur est destiné aux applications de protection modulaire correspondant à ce niveau de coupure. Sa classe de limitation énergétique 3 participe à une meilleure maîtrise de l’énergie laissée passer lors d’un défaut. Pour les environnements de distribution électrique résidentielle ou tertiaire légère, ce positionnement technique permet de sélectionner un appareil cohérent avec un tableau où les caractéristiques amont et le niveau de court-circuit ont été correctement définis.

Format 4 modules pratique pour l’intégration en coffret

Avec une largeur de 4 unités de division et une profondeur totale de 70 mm, ce disjoncteur 4P s’intègre dans les enveloppes modulaires tout en conservant un encombrement clair et lisible sur le rail. Ce format facilite le repérage des départs et la composition de tableaux structurés, notamment lorsqu’il faut protéger plusieurs circuits triphasés dans un espace rationalisé. L’indice de protection IP20 correspond à un usage dans une enveloppe adaptée, comme attendu pour ce type d’appareillage modulaire.

Caractéristiques électriques stables pour réseau AC 400 V

Ce modèle fonctionne en courant alternatif sur une fréquence de 50 à 60 Hz, avec une tension de dimensionnement de 400 V et une tension d’isolement Ui de 500 V. Sa tenue aux chocs Uimp de 4 kV et sa catégorie de surtension 3 en font un appareil prévu pour les contraintes électriques habituelles d’un tableau de répartition. Ces données sont utiles pour sécuriser le choix du bon disjoncteur lors d’un remplacement ou d’une création de ligne, en restant aligné avec les caractéristiques du réseau et de l’appareillage environnant.

Comportement adapté aux conditions d’exploitation en environnement technique

Le disjoncteur est prévu pour une température ambiante de fonctionnement de -25 à 70 °C, avec un degré de pollution 2. Ces informations comptent dans les projets où le tableau peut être installé dans un local technique, un garage, un atelier ou une zone de service soumise à des variations de température. La puissance dissipée de 16,9 W est également à prendre en compte dans l’analyse thermique du coffret, en particulier lorsque plusieurs protections sont regroupées dans une même enveloppe.

Un choix pertinent pour tableau de protection et distribution électrique

Ce disjoncteur quadripolaire 3P+N 40A courbe C s’adresse aux besoins de protection des départs triphasés avec neutre lorsque l’on recherche un appareil modulaire lisible, compatible avec un montage en tableau et simple à intégrer dans une distribution électrique structurée. Son calibre, son format 4 modules, sa connexion Quickconnect et ses capacités de raccordement en font une solution adaptée aux installations où la clarté de câblage, la cohérence de protection et l’encombrement maîtrisé sont des critères essentiels.
