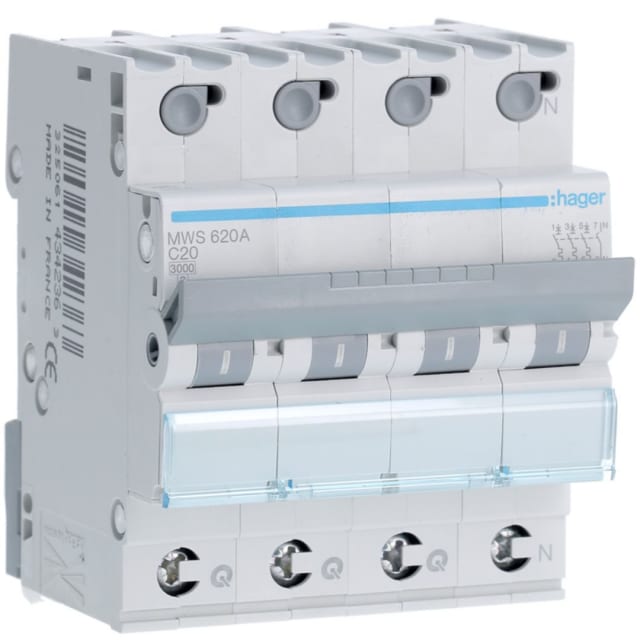

Disjoncteur 20A courbe C 3P+N 3kA quickconnect MWS620A

Disjoncteur quadripolaire 20A pour protection des circuits triphasés avec neutre

Ce disjoncteur 20A courbe C 3P+N quickconnect est conçu pour la protection des circuits triphasés avec neutre dans un tableau électrique modulaire. Sa configuration 3 pôles protégés + neutre raccordé permet de sécuriser efficacement les départs nécessitant une coupure simultanée des phases, tout en conservant le neutre dans l’appareillage. Avec son calibre de 20 A, il convient aux installations où une protection précise contre les surcharges et les courts-circuits est recherchée sur des lignes triphasées de distribution ou d’alimentation dédiée.

Courbe C adaptée aux usages courants avec appels de courant modérés

La courbe de déclenchement C rend ce disjoncteur particulièrement adapté aux circuits présentant des appels de courant modérés au démarrage. Elle convient bien aux usages électriques classiques en environnement résidentiel, tertiaire ou technique, lorsque l’on souhaite éviter les déclenchements intempestifs tout en conservant une protection réactive. Ce positionnement en fait une solution cohérente pour de nombreux départs alimentant des équipements standards ou des charges légèrement inductives.

Format 4 modules avec raccordement quickconnect pour une intégration propre au tableau

Grâce à son encombrement de 4 modules, ce disjoncteur quadripolaire s’intègre facilement dans les tableaux modulaires en optimisant l’espace disponible. Le système quickconnect facilite le raccordement et contribue à un câblage plus net, plus rapide et plus homogène dans l’armoire ou le coffret. Ce type de connexion est particulièrement apprécié lors du montage de rangées complètes, pour gagner en lisibilité et en confort d’installation.

Pouvoir de coupure 3 kA en EN 60898 et 4,5 kA en IEC 60947-2

Ce modèle dispose d’un pouvoir de coupure assigné de 3 kA selon EN 60898 à 230 V comme à 400 V, ainsi que d’un Icu de 4,5 kA selon IEC 60947-2 à 400 V. Ces valeurs permettent d’identifier clairement son positionnement pour la protection modulaire basse tension. La classe de limitation énergétique 3 participe en complément à une meilleure maîtrise de l’énergie laissée passer en cas de défaut, ce qui constitue un point important pour la protection du circuit en aval.

Caractéristiques électriques équilibrées pour tableau de distribution AC

Prévu pour une tension de dimensionnement de 400 V en courant alternatif, ce disjoncteur fonctionne sur une fréquence de 50 à 60 Hz. Il présente une tension d’isolement Ui de 500 V et une tenue aux chocs Uimp de 4 kV, des caractéristiques utiles pour les tableaux de protection et de distribution courants. Sa catégorie de surtension 3 et son degré de pollution 2 confirment son usage dans un environnement électrique intérieur maîtrisé, au sein d’un ensemble modulaire correctement implanté.

Raccordement souple ou rigide avec plages de section étendues

Ce disjoncteur accepte des conducteurs monofilares de 1 à 35 mm² ainsi que des conducteurs multifilaires de 1 à 25 mm². Cette amplitude de raccordement offre une bonne flexibilité pour s’adapter aux sections courantes rencontrées dans les tableaux électriques, qu’il s’agisse d’une alimentation, d’un repiquage ou d’un départ protégé. Le neutre à connexion intégrée simplifie également l’identification du bon appareil lorsqu’une protection 3P+N est requise plutôt qu’un simple 3 pôles.

Conception modulaire pensée pour les conditions d’exploitation courantes

Avec une profondeur totale de 70 mm et un indice de protection IP20, ce disjoncteur est destiné à être installé dans une enveloppe adaptée, comme un coffret ou un tableau. Il peut fonctionner dans une plage de température ambiante de -25 à 70 °C, ce qui favorise son emploi dans différentes configurations techniques. Sa puissance dissipée de 8,9 W est à prendre en compte lors du dimensionnement thermique du tableau, en particulier dans les ensembles compacts ou fortement équipés.
