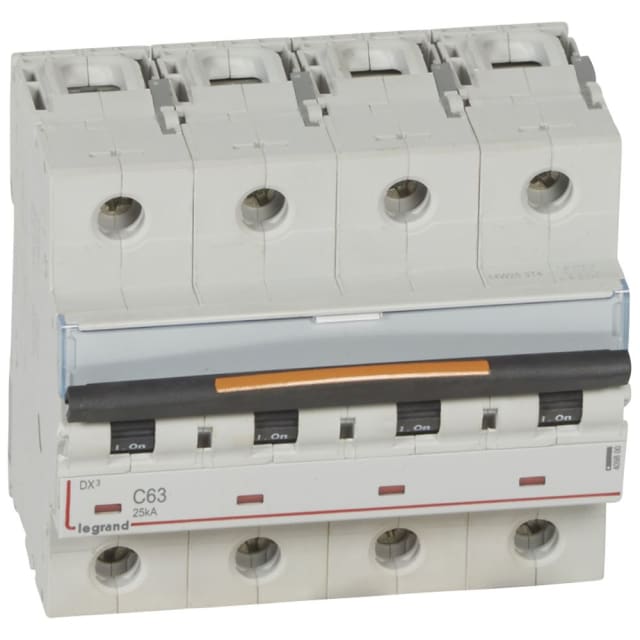

Disjoncteur tétrapolaire courbe C 63A 25kA 409800

Disjoncteur tétrapolaire 63A pour protection de départs triphasés avec neutre

Ce disjoncteur tétrapolaire courbe C 63A est conçu pour la protection des départs en distribution 400 V AC. Avec ses 4 pôles protégés, il convient aux installations triphasées avec neutre lorsque la coupure simultanée des conducteurs est recherchée. Son calibre 63 A le destine aux circuits de puissance, tandis que son format modulaire en 6 modules facilite son intégration dans un tableau électrique.

Pouvoir de coupure 25 kA pour environnements à forte contrainte

Avec un pouvoir de coupure de 25 kA à 400 V et 25 kA selon EN 60898, ce disjoncteur modulaire répond aux besoins des tableaux où le niveau de court-circuit disponible impose un appareil capable d’encaisser des contraintes élevées. Cette caractéristique en fait une solution adaptée aux installations tertiaires, techniques et industrielles légères, là où un disjoncteur standard ne serait pas suffisant.

Courbe C 63A adaptée aux charges courantes et aux appels de courant modérés

La courbe de déclenchement C convient à la protection de circuits alimentant des équipements présentant un courant d’appel modéré au démarrage. Elle permet de protéger efficacement la ligne tout en évitant les déclenchements inadaptés sur de nombreuses applications courantes de distribution. En 63 A, ce modèle s’intègre naturellement dans les départs de puissance nécessitant une protection modulaire performante et lisible.

Raccordement à vis pratique pour câblage traditionnel en tableau

Ce disjoncteur 4P est prévu pour un câblage classique avec arrivée haute et départ bas par bornes à vis. Il accepte des conducteurs monofilaire de 1,5 à 50 mm² et des conducteurs multifilaires de 1,5 à 35 mm², ce qui apporte de la souplesse lors du raccordement en coffret. La présence du neutre raccordable et la protection IP20 des bornes participent à une mise en œuvre propre dans les ensembles de distribution.

Encombrement optimisé avec largeur de 6 modules

Malgré son calibre élevé et son niveau de coupure important, ce disjoncteur tétrapolaire conserve un encombrement maîtrisé de 6 unités de division. Sa profondeur totale de 47 mm favorise son intégration dans de nombreux tableaux et coffrets. C’est un point important pour conserver une distribution ordonnée, notamment lorsque plusieurs départs de forte intensité doivent cohabiter dans un espace limité.

Caractéristiques électriques pensées pour la protection modulaire AC

Ce modèle fonctionne en courant alternatif 50 à 60 Hz, avec une tension de dimensionnement de 400 V, une tension d’isolement Ui de 500 V et une tenue aux chocs Uimp de 6 kV. Sa classe de limitation énergétique 3 contribue à mieux maîtriser l’énergie laissée passer en cas de défaut. L’ensemble apporte un niveau technique cohérent pour la protection de circuits de distribution soumis à des exigences électriques soutenues.

Compatible avec accessoires et extensions de la gamme modulaire

Ce disjoncteur accepte des dispositifs supplémentaires, des auxiliaires et des blocs différentiels adaptables, ce qui permet de faire évoluer le départ protégé selon les besoins du tableau. Cette compatibilité est particulièrement intéressante pour les montages demandant signalisation, commande ou fonctions complémentaires, sans changer l’appareil principal.

Un choix pertinent pour tableaux de distribution exigeants

Grâce à son calibre 63 A, sa courbe C, son pouvoir de coupure 25 kA et sa configuration 4 pôles, ce disjoncteur modulaire répond aux besoins des installations où la protection des départs doit rester claire, compacte et adaptée à des intensités importantes. Il convient particulièrement aux tableaux de distribution électrique nécessitant une protection tétrapolaire robuste, un raccordement traditionnel à vis et une bonne évolutivité avec les accessoires modulaires.
