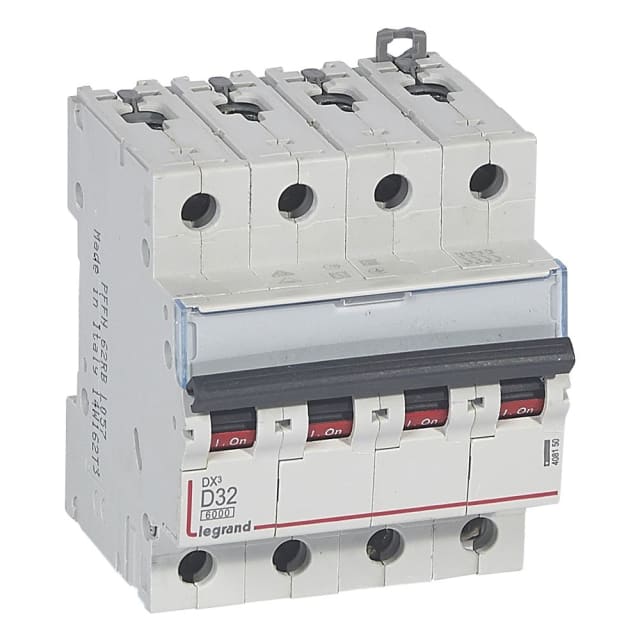

Disjoncteur tétrapolaire DX3 D32 400 V 4 modules 408150

Disjoncteur tétrapolaire 32 A pour protection des circuits triphasés 400 V

Ce disjoncteur tétrapolaire DX3 en 32 A est conçu pour la protection des départs en 400 V AC nécessitant la coupure simultanée des quatre pôles. Son format 4 modules permet une intégration directe dans un tableau modulaire, tout en conservant un encombrement maîtrisé. Il convient aux installations où la continuité de protection sur l’ensemble des conducteurs est recherchée, avec présence du neutre raccordable et 4 pôles protégés.

Courbe D adaptée aux appels de courant élevés

La courbe de déclenchement D rend ce disjoncteur particulièrement pertinent pour les circuits présentant des pointes de courant importantes au démarrage. Il s’adresse donc aux applications techniques où une courbe plus tolérante aux appels momentanés est nécessaire, tout en assurant la protection contre les surcharges et les courts-circuits. Ce positionnement en fait un choix cohérent pour certains équipements motorisés, charges inductives ou usages spécifiques en distribution modulaire.

Pouvoir de coupure dimensionné pour une protection modulaire performante

Ce modèle affiche un pouvoir de coupure assigné Icn de 6 kA à 400 V selon EN 60898 et 10 kA à 230 V, avec un Icu atteignant 10 kA à 400 V selon IEC 60947-2. Ces valeurs le destinent à des tableaux où le niveau de court-circuit présumé impose une protection modulaire sérieuse et correctement dimensionnée. La classe de limitation énergétique 3 contribue en complément à mieux contenir l’énergie laissée passer en cas de défaut, ce qui participe à la protection de l’installation en aval.

Format compact 4 modules pour tableaux électriques modulaires

Avec une largeur de 4 unités de division et une profondeur totale de 44 mm, ce disjoncteur quadripolaire s’intègre facilement dans les coffrets et tableaux de distribution où l’optimisation de place reste importante. Son architecture compacte facilite la composition d’ensembles modulaires propres et lisibles, sans sacrifier les caractéristiques attendues sur un appareil 4P en 32 A. Il s’intègre naturellement dans les distributions électriques utilisant un appareillage modulaire de la gamme DX3.

Raccordement souple pour conducteurs rigides et souples

Ce disjoncteur accepte des conducteurs monofilares de 1,5 à 35 mm² ainsi que des conducteurs multifilaires de 1,5 à 25 mm². Cette plage de raccordement apporte de la souplesse au moment du câblage, aussi bien pour les départs de puissance que pour les intégrations dans des tableaux neufs ou des opérations de remplacement. La présence du neutre à connexion permet également de répondre aux configurations tétrapolaires courantes en distribution 400 V.

Caractéristiques électriques et environnementales pour usage en tableau

Prévu pour une tension de dimensionnement de 400 V, avec une tension d’isolement Ui de 500 V et une tenue aux chocs Uimp de 4 kV, ce modèle fonctionne en courant alternatif sur une fréquence de 50 à 60 Hz. Son indice de protection IP20 et son degré de pollution 2 correspondent à une mise en œuvre en enveloppe ou tableau adapté. Il peut fonctionner dans une plage de température ambiante étendue de -25 à 70 °C, ce qui facilite son emploi dans des environnements techniques variés.

Une solution DX3 pensée pour les tableaux évolutifs

Ce disjoncteur modulaire de série DX3 est compatible avec l’ajout de dispositifs supplémentaires, ce qui permet de faire évoluer le tableau selon les besoins de l’installation. Pour l’installateur comme pour le mainteneur, c’est un avantage concret lorsqu’il faut prévoir une architecture de protection capable d’accompagner des extensions ou des adaptations futures. Son positionnement en disjoncteur tétrapolaire 4P 32 A 400 V en fait une réponse précise pour les besoins de protection modulaire sur réseaux triphasés avec neutre.
