LEGRAND

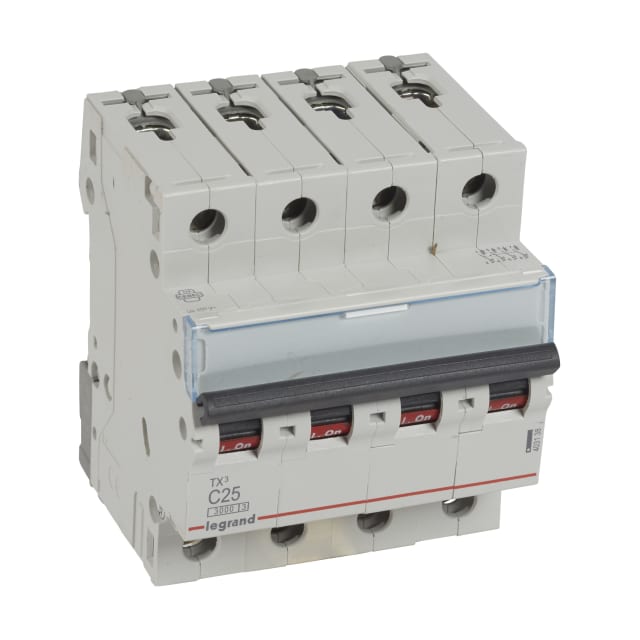

Disjoncteur 4 pôles C25 400V TX³ 4 modules 403138

Marque : LEGRAND Série : TX3 EAN : 3245064031387 SKU : 4790531 Réf. fabricant : 403138

Disjoncteur modulaire 4 pôles 25 A courbe C, 400 V, format 4 modules. Protection des circuits triphasés avec neutre, pouvoir de coupure 3 kA à 400 V, gamme TX³.

38.53€ HTVA

Par 1 pièce

146 en stock

146 en stock

Quantité Prix HTVA Remise
0-2 38.53€ 0%
3-5 37.76€ 2%
6-10 37.37€ 3%
11+ 36.99€ 4%
Référence Produit Nombre de pôles (total) Courant nominal Conducteur neutre à connection Disponibilité Prix HTVA
4790531 Réf. 4790531 Disjoncteur 4 pôles C25 400V TX³ 4 modules 403138 Modèle sélectionné
Nombre de pôles (total)
4
Courant nominal
25 A
Conducteur neutre à connection
oui
4 25 A oui En stock 38.53€ HTVA par 1 pièce En stock
4790502 Réf. 4790502 Disjoncteur divisionnaire TX³ 1P C10 230/400V 403095
Nombre de pôles (total)
1
Courant nominal
10 A
Conducteur neutre à connection
non
1 10 A non En stock 88.51€ HTVA par 10 pièces En stock
4790509 Réf. 4790509 Disjoncteur bipolaire TX³ C2 230/400V 2 modules 403112
Nombre de pôles (total)
2
Courant nominal
2 A
Conducteur neutre à connection
non
2 2 A non En stock 19.01€ HTVA par 1 pièce En stock
4790510 Réf. 4790510 Disjoncteur bipolaire courbe C 4A 230/400V 403113
Nombre de pôles (total)
2
Courant nominal
4 A
Conducteur neutre à connection
non
2 4 A non En stock 18.36€ HTVA par 1 pièce En stock
4790511 Réf. 4790511 Disjoncteur modulaire bipolaire courbe C 6A 403114
Nombre de pôles (total)
2
Courant nominal
6 A
Conducteur neutre à connection
non
2 6 A non En stock 15.83€ HTVA par 1 pièce En stock
4790512 Réf. 4790512 Disjoncteur bipolaire C10 230/400V 2 modules 403115
Nombre de pôles (total)
2
Courant nominal
10 A
Conducteur neutre à connection
non
2 10 A non En stock 5.64€ HTVA par 1 pièce En stock
4790513 Réf. 4790513 Disjoncteur bipolaire C16 230/400V 2 modules 403116
Nombre de pôles (total)
2
Courant nominal
16 A
Conducteur neutre à connection
non
2 16 A non En stock 5.59€ HTVA par 1 pièce En stock
4790514 Réf. 4790514 Disjoncteur bipolaire C20 230/400 V TX³ 2 modules 403117
Nombre de pôles (total)
2
Courant nominal
20 A
Conducteur neutre à connection
non
2 20 A non En stock 5.59€ HTVA par 1 pièce En stock
4790515 Réf. 4790515 Disjoncteur bipolaire C25 230/400V 2 modules 403118
Nombre de pôles (total)
2
Courant nominal
25 A
Conducteur neutre à connection
non
2 25 A non En stock 8.46€ HTVA par 1 pièce En stock
4790516 Réf. 4790516 Disjoncteur bipolaire C32 230/400V TX³ 403119
Nombre de pôles (total)
2
Courant nominal
32 A
Conducteur neutre à connection
non
2 32 A non En stock 8.54€ HTVA par 1 pièce En stock
4790517 Réf. 4790517 Disjoncteur TX³ 3kA 2P C40 230/400V – 2 modules – 403120
Nombre de pôles (total)
2
Courant nominal
40 A
Conducteur neutre à connection
non
2 40 A non En stock 18.43€ HTVA par 1 pièce En stock
4790521 Réf. 4790521 Disjoncteur triphasé TX³ C16 400V 3 modules 403126
Nombre de pôles (total)
3
Courant nominal
16 A
Conducteur neutre à connection
non
3 16 A non En stock 29.33€ HTVA par 1 pièce En stock
4790522 Réf. 4790522 Disjoncteur triphasé C20 3P 400V TX³ 3 kA 403127
Nombre de pôles (total)
3
Courant nominal
20 A
Conducteur neutre à connection
non
3 20 A non En stock 29.33€ HTVA par 1 pièce En stock
4790523 Réf. 4790523 Disjoncteur tripolaire C25 400V TX³ 3 kA 403128
Nombre de pôles (total)
3
Courant nominal
25 A
Conducteur neutre à connection
non
3 25 A non En stock 29.33€ HTVA par 1 pièce En stock
4790524 Réf. 4790524 Disjoncteur tripolaire C32 400V TX³ 3kA 403129
Nombre de pôles (total)
3
Courant nominal
32 A
Conducteur neutre à connection
non
3 32 A non Sur commande 28.21€ HTVA par 1 pièce Sur commande
4790525 Réf. 4790525 Disjoncteur tripolaire C40 400 V TX³ 3 kA 403130
Nombre de pôles (total)
3
Courant nominal
40 A
Conducteur neutre à connection
non
3 40 A non En stock 32.85€ HTVA par 1 pièce En stock
4790528 Réf. 4790528 Disjoncteur tétrapolaire C10 400 V TX³ 403135
Nombre de pôles (total)
4
Courant nominal
10 A
Conducteur neutre à connection
oui
4 10 A oui Rupture de stock 42.55€ HTVA par 1 pièce Rupture de stock
4790529 Réf. 4790529 Disjoncteur tétrapolaire C16 400V TX³ 403136
Nombre de pôles (total)
4
Courant nominal
16 A
Conducteur neutre à connection
oui
4 16 A oui En stock 39.69€ HTVA par 1 pièce En stock
4790530 Réf. 4790530 Disjoncteur tétrapolaire C20 400V TX³ 403137
Nombre de pôles (total)
4
Courant nominal
20 A
Conducteur neutre à connection
oui
4 20 A oui En stock 39.69€ HTVA par 1 pièce En stock
4790532 Réf. 4790532 Disjoncteur tétrapolaire C32 400V TX3 403139
Nombre de pôles (total)
4
Courant nominal
32 A
Conducteur neutre à connection
oui
4 32 A oui En stock 38.53€ HTVA par 1 pièce En stock
4790533 Réf. 4790533 Disjoncteur tétrapolaire C40 400 V 4 modules 403140
Nombre de pôles (total)
4
Courant nominal
40 A
Conducteur neutre à connection
oui
4 40 A oui En stock 43.64€ HTVA par 1 pièce En stock

Disjoncteur quadripolaire C25 pour protection des circuits 400 V

Ce disjoncteur modulaire TX³ en version 4 pôles est conçu pour la protection des circuits triphasés avec neutre en 400 V AC. Avec son calibre 25 A et sa courbe C, il convient aux lignes qui présentent un courant d’appel modéré, comme de nombreux départs d’alimentation en tableau électrique, circuits techniques ou équipements tertiaires et résidentiels. Son format quadripolaire permet de couper simultanément les quatre conducteurs, pour une protection cohérente de l’installation.

Courbe C 25 A : un choix adapté aux usages courants en distribution

Le calibre 25 A répond aux besoins de protection de nombreux départs triphasés, tandis que la courbe de déclenchement C est particulièrement adaptée aux circuits usuels pouvant supporter un appel de courant au démarrage supérieur à une charge purement résistive. Cela en fait une solution pertinente pour sécuriser des lignes alimentant des équipements, coffrets secondaires ou distributions nécessitant un disjoncteur modulaire équilibré entre sensibilité de protection et continuité d’exploitation.

Configuration 4 pôles protégés avec neutre raccordable

L’appareil dispose de 4 pôles au total et de 4 pôles protégés, avec conducteur neutre à connexion. Cette configuration est recherchée lorsque l’on souhaite assurer une coupure et une protection complètes sur l’ensemble des conducteurs actifs d’un circuit triphasé + neutre. Elle facilite l’intégration dans les tableaux où la lisibilité des départs et la sélectivité des protections sont importantes, tout en répondant aux exigences des montages modulaires de distribution.

Format 4 modules pour une intégration simple dans le tableau

Avec une largeur de 4 modules et une profondeur totale de 44 mm, ce disjoncteur TX³ s’intègre facilement dans les coffrets et tableaux modulaires. Son encombrement maîtrisé permet d’optimiser l’espace disponible sur le rail tout en conservant une protection quadripolaire complète. Ce format est particulièrement intéressant pour les installations où la densité d’équipements doit rester compatible avec une implantation propre et structurée.

Pouvoir de coupure et caractéristiques électriques pour la protection des départs

Ce modèle présente un pouvoir de coupure assigné Icn de 4,5 kA selon EN 60898 à 230 V et de 3 kA à 400 V. Il fonctionne en courant alternatif sur une fréquence de 50 à 60 Hz, avec une tension de dimensionnement de 400 V. Sa tension d’isolement Ui de 500 V et sa tenue aux chocs Uimp de 4 kV apportent des caractéristiques adaptées aux environnements de distribution modulaire où la protection contre les surintensités doit s’accompagner d’une bonne tenue électrique de l’appareillage.

Protection modulaire pensée pour les tableaux de distribution

Issu de la gamme TX³, ce disjoncteur est destiné aux applications de protection et de distribution électrique en tableau. Sa classe de limitation énergétique 3 contribue à limiter les effets thermiques et dynamiques en cas de défaut. L’indice de protection IP20 et le degré de pollution 2 correspondent à un usage dans un environnement d’appareillage modulaire correctement intégré dans une enveloppe adaptée. Il peut également recevoir des dispositifs supplémentaires, ce qui laisse de la souplesse pour faire évoluer le tableau selon les besoins du chantier.

Un choix pertinent pour les installations triphasées compactes

Ce disjoncteur 4 pôles C25 400 V convient aux professionnels et installateurs recherchant une protection modulaire compacte pour circuits triphasés + neutre. Son association entre calibre 25 A, courbe C, 4 pôles protégés et largeur 4 modules en fait une réponse efficace pour les tableaux de distribution nécessitant une coupure quadripolaire claire, un gain de place et une lecture simple de l’appareillage. Il s’adresse particulièrement aux montages où la maîtrise de l’encombrement et la cohérence de la protection sont essentielles.

Caractéristiques techniques

Pouvoir de coupure assigné Icn selon EN 60898 à 230V4.5 kA
Nombre de pôles (total)4
Courant nominal25 A
Courbe de déclenchementC
Conducteur neutre à connectionoui
Nombre de pôles protégés4
Largeur en unités de division4
Pouvoir de coupure assigné icn selon EN 60898 à 400 v3 kA
Tension de dimensionnement400 V
Profondeur totale44 mm
Type de tensionAC
Tension d'isolement de mesure Ui500 V
Tension nominale de tenue aux chocs Uimp4 kV
Fréquence50...60 Hz
Dispositifs supplémentaires possiblesoui
Montage sous crépioui
Classe de limitation énergétique3
Classe de protection (IP)IP20
Degré de pollution2
Antidéflagrantnon
Product Carbon Footprint (CO2)Estimation Sonepar
Poids net0,551 kg

Produits de la même série que le produit consulté

Ce disjoncteur 4 pôles convient-il pour couper la phase et le neutre en même temps ?

Oui. Le produit est un disjoncteur 4 pôles avec conducteur neutre à connexion, ce qui permet une coupure tétrapolaire adaptée aux circuits triphasés avec neutre.

Faut-il respecter un sens de raccordement pour l’arrivée et le départ ?

Oui, il faut suivre le schéma de câblage et les repérages du fabricant lors du raccordement. Pour une installation sûre et conforme, l’appareil doit être posé et câblé par un professionnel qualifié.

Combien de place prend ce disjoncteur dans un tableau électrique ?

Il occupe 4 modules de largeur sur rail DIN.

Peut-on l’installer dans un tableau électrique encastré ?

Oui, le produit est prévu pour un montage sous crépi, donc compatible avec un tableau encastré adapté.

Ce disjoncteur peut-il être complété par des accessoires ?

Oui, des dispositifs supplémentaires sont possibles sur cette gamme, selon l’accessoire compatible prévu par le fabricant.

À quoi sert un disjoncteur courbe C dans une installation ?

La courbe C est généralement choisie pour des circuits avec appel de courant modéré au démarrage, comme certains usages tertiaires ou équipements moteurs légers. Elle reste à dimensionner selon le circuit à protéger.
