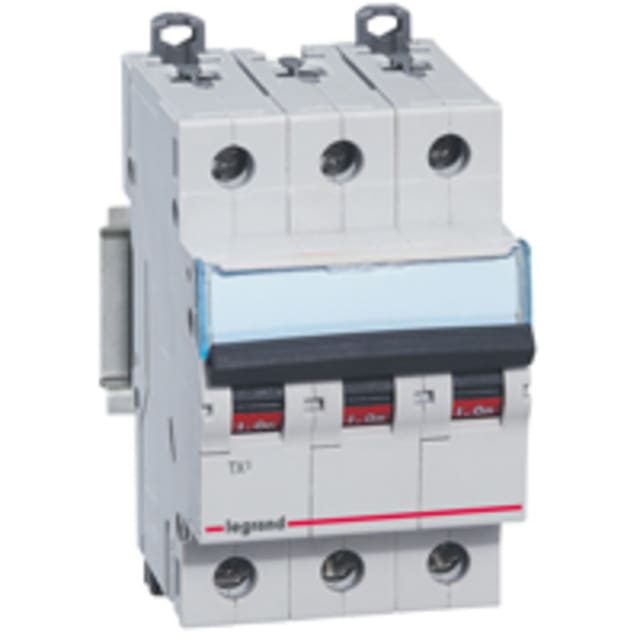

Disjoncteur tripolaire C32 6kA 400V TX³ 403548

Disjoncteur tripolaire C32 pour la protection des départs triphasés 400 V

Ce disjoncteur modulaire tripolaire courbe C 32 A de la série TX³ est conçu pour protéger efficacement les circuits triphasés en 400 V AC contre les surcharges et les courts-circuits. Son format 3 pôles permet la coupure simultanée des trois phases, ce qui en fait une solution adaptée aux départs moteurs légers, équipements techniques, lignes d’alimentation triphasées et usages de distribution en tableau électrique.

Pouvoir de coupure 6 kA à 400 V pour les tableaux de distribution

Avec un pouvoir de coupure assigné de 6 kA à 400 V selon EN 60898, ce disjoncteur répond aux besoins courants de protection dans les installations de distribution modulaire. Il dispose également d’un Icu de 6 kA à 400 V selon IEC 60947-2, ce qui facilite son intégration dans des environnements où l’on recherche une protection cohérente avec les exigences usuelles des tableaux électriques triphasés.

Courbe C 32 A : un bon choix pour les circuits avec appels de courant modérés

La courbe de déclenchement C convient particulièrement aux circuits pouvant présenter un courant d’appel modéré au démarrage, comme certains appareils électrotechniques, petites machines, auxiliaires ou lignes alimentant plusieurs récepteurs. Le calibre 32 A permet de sécuriser un départ triphasé dédié tout en conservant une protection adaptée contre les surintensités accidentelles.

Format 3 modules compact pour intégration sur rail dans le tableau

Sa largeur de 3 modules simplifie l’implantation dans les coffrets et armoires modulaires lorsque l’espace disponible doit être optimisé. Sa profondeur totale de 44 mm favorise une intégration propre dans de nombreux tableaux. Ce format compact est particulièrement appréciable pour conserver une distribution lisible, ordonnée et facile à faire évoluer avec d’autres appareillages modulaires.

Caractéristiques électriques adaptées à une utilisation modulaire standard

Ce modèle fonctionne en courant alternatif sur une fréquence de 50 à 60 Hz, avec une tension assignée de 400 V et une tension d’isolement Ui de 500 V. Sa tenue aux chocs Uimp de 4 kV et sa catégorie de surtension 3 apportent un niveau de compatibilité pertinent pour les installations de protection et de distribution. L’absence de neutre raccordable confirme qu’il s’agit bien d’un disjoncteur 3 pôles protégés, destiné aux seules phases.

Protection des personnes et du matériel dans un usage de tableau électrique

Sa classe de limitation énergétique 3 contribue à réduire l’énergie laissée passer en cas de défaut, ce qui participe à une meilleure maîtrise des effets d’un court-circuit sur le circuit protégé. Son indice de protection IP20 correspond à une utilisation à l’intérieur d’un tableau ou d’un coffret, dans un environnement de distribution maîtrisé. Le degré de pollution 2 s’inscrit dans les conditions habituelles d’installation des appareillages modulaires.

Compatible avec l’ajout d’accessoires pour faire évoluer l’installation

Ce disjoncteur TX³ peut recevoir des dispositifs supplémentaires, un avantage utile pour les tableaux nécessitant des fonctions complémentaires ou une adaptation progressive de l’installation. Cette évolutivité permet de bâtir une protection modulaire plus fonctionnelle, tout en restant sur une base claire et homogène pour les départs triphasés en 32 A.
