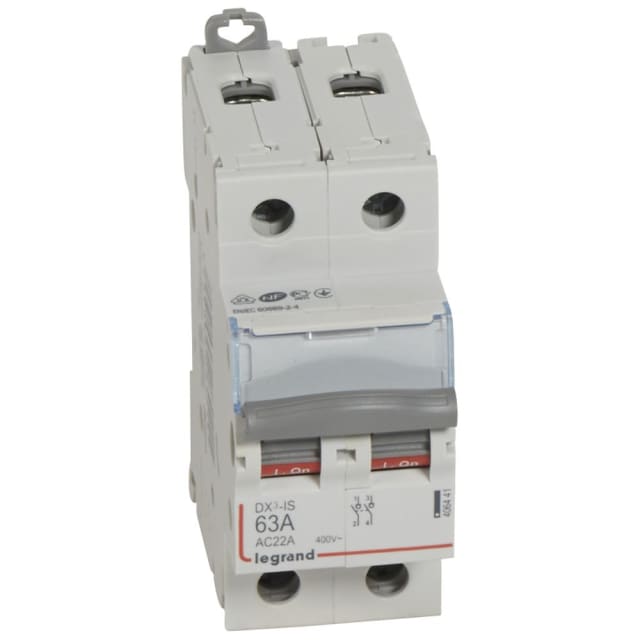

Interrupteur sectionneur DX³ bipolaire 63A 2 modules

Interrupteur sectionneur bipolaire 63A pour coupure et sectionnement en tableau

Cet interrupteur sectionneur DX³ bipolaire 63A au format 2 modules est conçu pour assurer la coupure et le sectionnement des circuits dans un tableau électrique. Son exécution en version interrupteur principal et interrupteur de sécurité en fait une solution adaptée lorsqu’une commande de coupure claire, accessible et compacte est recherchée en tête de rangée ou sur un départ dédié.

Format modulaire 2 pôles compact pour intégration propre

Avec ses 2 pôles et son encombrement de 2 modules, ce modèle s’intègre facilement dans les coffrets et tableaux de distribution. Ses dimensions compactes, 35 mm de large pour 83 mm de haut et 70,2 mm de profondeur, facilitent une implantation propre sans pénaliser l’organisation du tableau. Il est prévu pour un montage en distributeur et répond bien aux besoins d’intégration en environnement modulaire.

Calibre 63A et tension de service élevée pour usages de coupure dédiés

Ce sectionneur modulaire supporte un courant permanent nominal de 63 A, avec une tension de service de mesure allant jusqu’à 690 V et une tension maximale assignée en courant alternatif de 400 V. Ce positionnement technique le rend pertinent pour les fonctions de coupure sur circuits nécessitant une intensité soutenue, tout en conservant un appareil simple à manœuvrer grâce à sa commande par manette.

Commande par manette grise avec fonction verrouillable

L’organe de commande à manette offre une lecture immédiate de la position de l’appareil et une manipulation directe au tableau. La possibilité de verrouillage apporte un avantage concret pour les opérations de consignation, de maintenance encadrée ou de sécurisation d’un départ. Cette caractéristique est particulièrement utile lorsqu’il faut empêcher toute remise sous tension non souhaitée pendant une intervention.

Raccordement à vis et coupure bipolaire pour une mise en œuvre maîtrisée

Le raccordement principal à vis permet une connexion franche et adaptée aux habitudes de câblage en tableau. La coupure bipolaire autorise l’isolement simultané des deux conducteurs concernés, ce qui répond aux besoins de sectionnement sur de nombreux montages techniques. Pour l’installateur, cela se traduit par une mise en œuvre lisible, cohérente et bien adaptée aux architectures modulaires de la gamme DX³.

Contacts auxiliaires intégrés pour retour d’état et exploitation fonctionnelle

Ce modèle dispose d’un contact auxiliaire ouvreur et d’un contact auxiliaire ferreur, un atout intéressant lorsqu’un retour d’information, une signalisation ou une interaction avec d’autres fonctions du tableau est nécessaire. Cette configuration élargit les possibilités d’exploitation du sectionneur au-delà de la simple coupure manuelle, notamment dans les installations où l’état du dispositif doit être reporté.

Protection frontale IP20 et conception adaptée aux tableaux électriques

Sa protection frontale IP20 convient à une installation dans une enveloppe de tableau appropriée. L’appareil est conçu comme un matériel à encastrer à technique d’insertion définitive, pensé pour rester bien en place une fois intégré. Il ne s’agit pas d’un appareil à montage au sol ni d’un modèle à commande moteur intégrée, ce qui oriente clairement son usage vers une coupure modulaire simple, directe et efficace dans les ensembles de distribution.

Un choix pertinent pour une architecture modulaire de la série DX³

Dans une logique de tableau homogène, cet interrupteur sectionneur DX³ 2P 63A 2 modules s’intègre naturellement au sein d’un ensemble modulaire dédié à la protection, à la distribution et à la coupure. Son positionnement en interrupteur principal, sa fonction de sécurité, son format compact et son verrouillage possible en font un appareil particulièrement adapté aux besoins de coupure locale en coffret ou tableau, lorsque compacité, lisibilité et maîtrise du sectionnement sont prioritaires.
