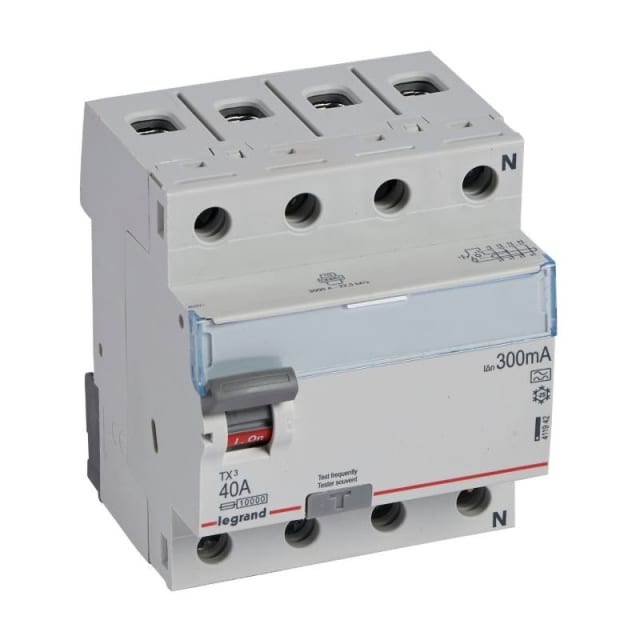

Interrupteur différentiel 4P 40A 300mA type A 411942

Interrupteur différentiel tétrapolaire pour tableau modulaire 400 V

Cet interrupteur différentiel 4P 40A 300mA type A de la série TX³ est conçu pour la protection différentielle des installations en courant alternatif 400 V sur rail DIN. Son format 4 modules facilite son intégration dans un tableau électrique modulaire, tout en apportant une coupure simultanée sur les 4 pôles. Il convient particulièrement lorsque l’on recherche une protection différentielle tétrapolaire claire à intégrer dans une distribution domestique ou assimilée.

Détection type A adaptée aux défauts à composante alternative et continue pulsée

Le type A permet de détecter les courants différentiels alternatifs ainsi que les composantes continues pulsées. Ce point est important pour les circuits alimentant des équipements susceptibles de générer ce type de défaut, là où un simple type AC serait moins adapté. Avec une sensibilité de 300 mA, cet appareil répond à un besoin de protection différentielle en amont ou sur des circuits dédiés selon l’architecture retenue du tableau.

Calibre 40 A et conception 4 pôles pour réseaux triphasés avec neutre

Avec un courant nominal de 40 A, cet interrupteur différentiel est dimensionné pour des départs ou ensembles de circuits nécessitant une protection tétrapolaire. Sa configuration 4 pôles convient aux réseaux triphasés avec neutre, avec une tension de dimensionnement de 400 V. Ce format permet une coupure cohérente de l’ensemble des conducteurs actifs concernés, ce qui simplifie la lecture du tableau et la logique de protection.

Installation rapide sur barre DIN et encombrement maîtrisé

Le montage sur barre DIN rend la pose simple dans les coffrets et tableaux standards. Sa largeur de 4 unités de division permet de préserver de la place pour les autres appareillages modulaires, auxiliaires ou protections associées. Sa profondeur totale de 44 mm contribue également à une intégration propre dans les enveloppes prévues pour la distribution modulaire.

Raccordement souple pour différentes sections de conducteurs

L’appareil accepte des conducteurs monofilaires de 0,75 à 50 mm² et des conducteurs multifilaires de 0,75 à 35 mm². Cette plage de raccordement apporte de la souplesse lors du câblage du tableau, que ce soit pour l’alimentation, les peignes compatibles ou les départs adaptés à la section requise. La présence d’un dispositif de verrouillage constitue un avantage pratique pour sécuriser l’appareil lors des interventions ou des opérations de maintenance.

Caractéristiques électriques utiles pour une protection modulaire exigeante

Cet interrupteur différentiel dispose d’une tension d’isolement Ui de 500 V, d’une tenue aux chocs Uimp de 4 kV et d’une résistance au court-circuit Icw de 10 kA. Sa tenue au courant de choc de 0,25 kA et son fonctionnement à 50 Hz s’inscrivent dans les attentes d’un appareillage modulaire destiné à la protection différentielle en tableau. Le degré de protection IP20 correspond à un usage en enveloppe adaptée, comme il est d’usage pour ce type de produit.

Intégration propre dans les tableaux de la série TX³

Issu de la gamme TX³, ce modèle s’intègre naturellement dans une composition de tableau recherchant une présentation homogène et une lecture claire des protections. Sa finition grise proche RAL 7035 s’accorde avec l’esthétique habituelle des appareillages modulaires. Le fait qu’il puisse recevoir des dispositifs supplémentaires possibles permet aussi d’envisager une configuration de tableau plus fonctionnelle lorsque le projet le nécessite.
