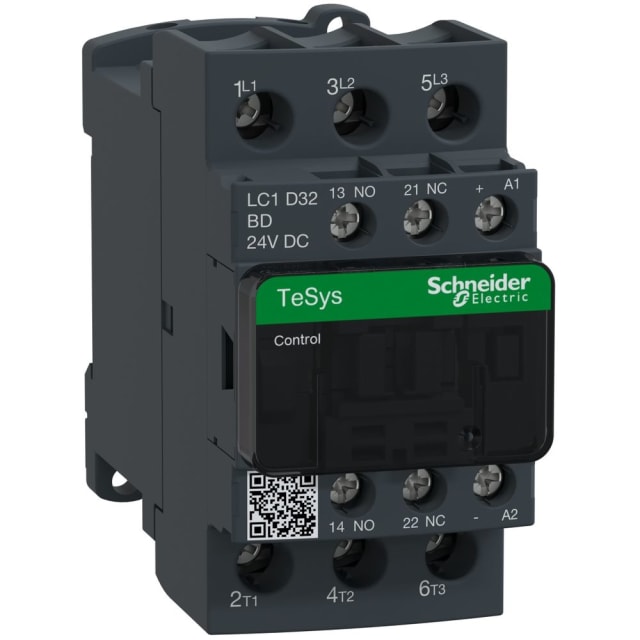

Contacteur tripolaire 32A 24V CC 1NO 1NC LC1D32BD

Contacteur tripolaire 32A 24V CC pour commande moteur et puissance

Le contacteur tripolaire LC1D32BD de la gamme TeSys Deca est conçu pour la commande de circuits de puissance et d’applications moteur en environnement tertiaire, industriel et technique. Sa configuration 3 pôles à 3 contacts principaux normalement ouverts permet une commutation nette des départs moteur ou autres charges compatibles. Avec un courant assigné de 32 A en AC-3 à 400 V et une puissance de service de 15 kW à 400 V, il convient aux installations où l’on recherche un appareillage compact pour piloter des charges triphasées avec bobine de commande en 24 V courant continu.

Bobine 24 V CC adaptée aux circuits de commande en courant continu

Ce modèle intègre une bobine de commande en 24 V CC, particulièrement adaptée aux armoires et coffrets utilisant une alimentation de commande en courant continu. Cette configuration facilite l’intégration dans les automatismes, interfaces de pilotage, chaînes de commande basse tension et ensembles de distribution nécessitant une commande stable en DC. Le produit est annoncé avec module suppresseur de transitoires, un point utile pour limiter les surtensions à la coupure dans les circuits de commande et préserver les organes associés.

Configuration 3P 3NO avec contact auxiliaire 1NO 1NC intégré

Le LC1D32BD associe 3 contacts principaux de fermeture à un bloc auxiliaire intégré 1NO + 1NC. Cette combinaison permet à la fois la commutation de la puissance et la gestion des retours d’état, asservissements, interverrouillages ou reports vers automate, relais ou voyants de signalisation. Le contact auxiliaire normalement fermé est donné comme de type miroir dans les documentations produit, ce qui constitue un avantage pratique pour certaines logiques de contrôle et de sécurité fonctionnelle lorsque le schéma l’exige.

Pouvoir d’utilisation cohérent pour les charges moteur et mixtes

Ce contacteur couvre plusieurs usages grâce à ses valeurs de service clairement définies. Il admet 32 A en catégorie AC-3 à 400 V pour la commande moteur, 50 A en AC-1 à 400 V pour des charges moins inductives, ainsi qu’une valeur de 18 A en AC-4 à 400 V avec une puissance de dimensionnement de 7,5 kW dans cette catégorie. Ces données permettent de mieux cibler le bon appareillage selon le type de charge réellement commandée, qu’il s’agisse de moteurs, d’organes électromécaniques ou de circuits de puissance nécessitant une manœuvre répétée.

Raccordement à vis pour câblage en tableau électrique

Le raccordement principal s’effectue par bornes à vis, une solution appréciée pour les opérations de câblage, de maintenance et de remplacement en tableau électrique. Ce type de connexion facilite une mise en œuvre soignée dans les coffrets de distribution, armoires de commande et ensembles de protection moteur. Il permet aussi de conserver une lecture claire des départs et arrivées, point important lorsque plusieurs appareillages modulaires et de puissance cohabitent dans un espace technique restreint.

Format compact pour intégration en coffret et armoire

Avec une largeur de 45 mm, une hauteur de 85 mm et une profondeur de 101 mm, ce contacteur tripolaire présente un encombrement maîtrisé pour les intégrations où chaque millimètre compte. Ce format aide à optimiser l’implantation dans les armoires de commande, tableaux de distribution et coffrets techniques tout en conservant des caractéristiques de commutation adaptées à des usages moteur jusqu’à 15 kW à 400 V. Ce gabarit en fait un choix pertinent pour les réalisations neuves comme pour le remplacement d’un contacteur de même famille.

Un choix pertinent pour maintenance, remplacement et homogénéité de gamme

Issu de la série TeSys Deca, ce contacteur s’intègre naturellement dans les installations recherchant une continuité de gamme sur les fonctions de commande moteur et de coupure de puissance. Il convient aussi bien à une maintenance préventive qu’au remplacement ciblé d’un appareil présentant les mêmes caractéristiques essentielles de pôles, calibre, tension de bobine et contacts auxiliaires. Pour l’acheteur professionnel, cela simplifie l’identification du bon composant et réduit le risque d’erreur entre variantes proches en apparence mais différentes en tension de commande ou en configuration de contacts.
