Schneider Distribution

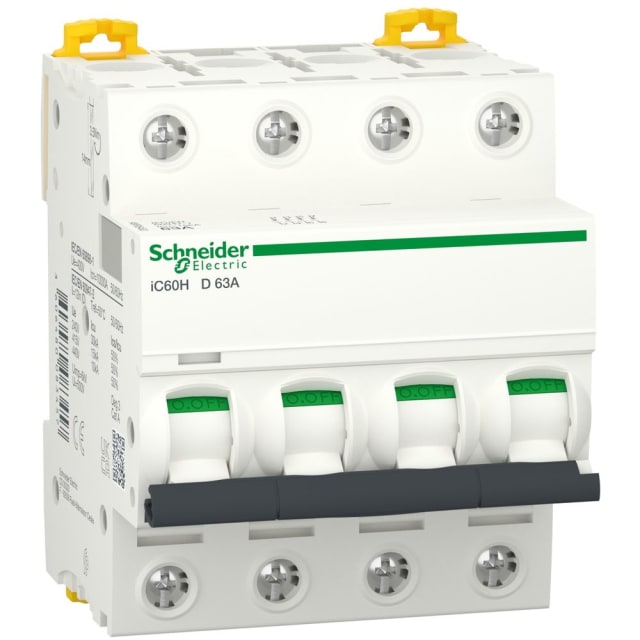

Disjoncteur modulaire 4P 63A courbe D A9F85463

Marque : Schneider Distribution Série : Acti9 iC60 EAN : 3606480083457 SKU : 4107811 Réf. fabricant : A9F85463

Disjoncteur modulaire 4 pôles 63 A courbe D, série Acti9 iC60, pour protection des circuits triphasés. Pouvoir de coupure 10 kA, montage sur rail DIN, largeur 4 modules.

255.67€ HTVA

Par 1 pièce

6 en stock

6 en stock

Quantité Prix HTVA Remise
0-2 255.67€ 0%
3-5 250.56€ 2%
6-10 248.00€ 3%
11+ 245.44€ 4%
Référence Produit Nombre de pôles (total) Courant nominal Courbe de déclenchement Disponibilité Prix HTVA
4107811 Réf. 4107811 Disjoncteur modulaire 4P 63A courbe D A9F85463 Modèle sélectionné
Nombre de pôles (total)
4
Courant nominal
63 A
Courbe de déclenchement
d
4 63 A d En stock 255.67€ HTVA par 1 pièce En stock
4106895 Réf. 4106895 Disjoncteur modulaire 1P 1A courbe C 10kA A9F84101
Nombre de pôles (total)
1
Courant nominal
1 A
Courbe de déclenchement
C
1 1 A C En stock 32.24€ HTVA par 1 pièce En stock
4107629 Réf. 4107629 Disjoncteur modulaire 1P 2A courbe C iC60H A9F84102
Nombre de pôles (total)
1
Courant nominal
2 A
Courbe de déclenchement
C
1 2 A C Sur commande 32.24€ HTVA par 1 pièce Sur commande
4107631 Réf. 4107631 Disjoncteur modulaire 1P 4A courbe C iC60H A9F84104
Nombre de pôles (total)
1
Courant nominal
4 A
Courbe de déclenchement
C
1 4 A C En stock 31.00€ HTVA par 1 pièce En stock
4107633 Réf. 4107633 Disjoncteur modulaire 2P 1A courbe C A9F84201
Nombre de pôles (total)
2
Courant nominal
1 A
Courbe de déclenchement
C
2 1 A C En stock 68.32€ HTVA par 1 pièce En stock
4107634 Réf. 4107634 Disjoncteur modulaire 2P 2A courbe C A9F84202
Nombre de pôles (total)
2
Courant nominal
2 A
Courbe de déclenchement
C
2 2 A C En stock 68.35€ HTVA par 1 pièce En stock
4107635 Réf. 4107635 Disjoncteur modulaire 2P 4A courbe C A9F84204
Nombre de pôles (total)
2
Courant nominal
4 A
Courbe de déclenchement
C
2 4 A C En stock 65.73€ HTVA par 1 pièce En stock
4107638 Réf. 4107638 Disjoncteur tripolaire 2A courbe C iC60H A9F84302
Nombre de pôles (total)
3
Courant nominal
2 A
Courbe de déclenchement
C
3 2 A C Sur commande 97.73€ HTVA par 1 pièce Sur commande
4107640 Réf. 4107640 Disjoncteur triphasé 3 pôles 4A courbe C A9F84304
Nombre de pôles (total)
3
Courant nominal
4 A
Courbe de déclenchement
C
3 4 A C Sur commande 97.73€ HTVA par 1 pièce Sur commande
4107643 Réf. 4107643 Disjoncteur 4P 2A courbe C iC60H A9F84402
Nombre de pôles (total)
4
Courant nominal
2 A
Courbe de déclenchement
C
4 2 A C En stock 135.46€ HTVA par 1 pièce En stock
4107644 Réf. 4107644 Disjoncteur modulaire 4P 4A courbe C A9F84404
Nombre de pôles (total)
4
Courant nominal
4 A
Courbe de déclenchement
C
4 4 A C En stock 135.46€ HTVA par 1 pièce En stock
4107776 Réf. 4107776 Disjoncteur modulaire 2P 1A courbe D A9F85201
Nombre de pôles (total)
2
Courant nominal
1 A
Courbe de déclenchement
d
2 1 A d En stock 89.58€ HTVA par 1 pièce En stock
4107777 Réf. 4107777 Disjoncteur modulaire 2P 2A courbe D A9F85202
Nombre de pôles (total)
2
Courant nominal
2 A
Courbe de déclenchement
d
2 2 A d Sur commande 93.16€ HTVA par 1 pièce Sur commande
4107778 Réf. 4107778 Disjoncteur modulaire 2P 4A courbe D A9F85204
Nombre de pôles (total)
2
Courant nominal
4 A
Courbe de déclenchement
d
2 4 A d En stock 93.16€ HTVA par 1 pièce En stock
4107779 Réf. 4107779 Disjoncteur modulaire iC60H 2P 6A courbe D A9F85206
Nombre de pôles (total)
2
Courant nominal
6 A
Courbe de déclenchement
d
2 6 A d En stock 73.93€ HTVA par 1 pièce En stock
4107780 Réf. 4107780 Disjoncteur modulaire 2P 10A courbe D A9F85210
Nombre de pôles (total)
2
Courant nominal
10 A
Courbe de déclenchement
d
2 10 A d Sur commande 71.09€ HTVA par 1 pièce Sur commande
4107781 Réf. 4107781 Disjoncteur modulaire 2P 16A courbe D A9F85216
Nombre de pôles (total)
2
Courant nominal
16 A
Courbe de déclenchement
d
2 16 A d En stock 69.63€ HTVA par 1 pièce En stock
4107782 Réf. 4107782 Disjoncteur modulaire 2P 20A courbe D A9F85220
Nombre de pôles (total)
2
Courant nominal
20 A
Courbe de déclenchement
d
2 20 A d En stock 73.93€ HTVA par 1 pièce En stock
4107783 Réf. 4107783 Disjoncteur modulaire iC60H 2P 25A courbe D A9F85225
Nombre de pôles (total)
2
Courant nominal
25 A
Courbe de déclenchement
d
2 25 A d En stock 72.21€ HTVA par 1 pièce En stock
4107784 Réf. 4107784 Disjoncteur modulaire 2P 32A courbe D iC60H A9F85232
Nombre de pôles (total)
2
Courant nominal
32 A
Courbe de déclenchement
d
2 32 A d Sur commande 75.10€ HTVA par 1 pièce Sur commande
4107790 Réf. 4107790 Disjoncteur triphasé iC60H 3P 2A courbe D A9F85302
Nombre de pôles (total)
3
Courant nominal
2 A
Courbe de déclenchement
d
3 2 A d Sur commande 137.25€ HTVA par 1 pièce Sur commande
4107794 Réf. 4107794 Disjoncteur triphasé 16A courbe D 3P A9F85316
Nombre de pôles (total)
3
Courant nominal
16 A
Courbe de déclenchement
d
3 16 A d En stock 105.28€ HTVA par 1 pièce En stock
4107795 Réf. 4107795 Disjoncteur modulaire triphasé 20A courbe D A9F85320
Nombre de pôles (total)
3
Courant nominal
20 A
Courbe de déclenchement
d
3 20 A d En stock 105.28€ HTVA par 1 pièce En stock
4107796 Réf. 4107796 Disjoncteur modulaire tripolaire 25A courbe D A9F85325
Nombre de pôles (total)
3
Courant nominal
25 A
Courbe de déclenchement
d
3 25 A d En stock 109.49€ HTVA par 1 pièce En stock
4107797 Réf. 4107797 Disjoncteur tripolaire 32A courbe D iC60H A9F85332
Nombre de pôles (total)
3
Courant nominal
32 A
Courbe de déclenchement
d
3 32 A d En stock 105.28€ HTVA par 1 pièce En stock
4107798 Réf. 4107798 Disjoncteur triphasé 3P 40A courbe D A9F85340
Nombre de pôles (total)
3
Courant nominal
40 A
Courbe de déclenchement
d
3 40 A d Sur commande 137.25€ HTVA par 1 pièce Sur commande
4107799 Réf. 4107799 Disjoncteur modulaire iC60H 3P 50A courbe D A9F85350
Nombre de pôles (total)
3
Courant nominal
50 A
Courbe de déclenchement
d
3 50 A d En stock 172.85€ HTVA par 1 pièce En stock
4107800 Réf. 4107800 Disjoncteur modulaire tripolaire 63A courbe D A9F85363
Nombre de pôles (total)
3
Courant nominal
63 A
Courbe de déclenchement
d
3 63 A d En stock 185.97€ HTVA par 1 pièce En stock
4107805 Réf. 4107805 Disjoncteur tétrapolaire 16A courbe D A9F85416
Nombre de pôles (total)
4
Courant nominal
16 A
Courbe de déclenchement
d
4 16 A d En stock 142.56€ HTVA par 1 pièce En stock
4107806 Réf. 4107806 Disjoncteur modulaire 4 pôles 20A courbe D A9F85420
Nombre de pôles (total)
4
Courant nominal
20 A
Courbe de déclenchement
d
4 20 A d En stock 138.21€ HTVA par 1 pièce En stock
4107807 Réf. 4107807 Disjoncteur tétrapolaire 25A courbe D iC60H A9F85425
Nombre de pôles (total)
4
Courant nominal
25 A
Courbe de déclenchement
d
4 25 A d En stock 143.73€ HTVA par 1 pièce En stock
4107808 Réf. 4107808 Disjoncteur modulaire 4P 32A courbe D iC60H A9F85432
Nombre de pôles (total)
4
Courant nominal
32 A
Courbe de déclenchement
d
4 32 A d En stock 143.73€ HTVA par 1 pièce En stock
4107809 Réf. 4107809 Disjoncteur modulaire 4 pôles 40A courbe D A9F85440
Nombre de pôles (total)
4
Courant nominal
40 A
Courbe de déclenchement
d
4 40 A d En stock 174.38€ HTVA par 1 pièce En stock
4107810 Réf. 4107810 Disjoncteur modulaire 4P 50A courbe D A9F85450
Nombre de pôles (total)
4
Courant nominal
50 A
Courbe de déclenchement
d
4 50 A d Sur commande 228.97€ HTVA par 1 pièce Sur commande
4130825 Réf. 4130825 Disjoncteur modulaire 2P 3A courbe C iC60H A9F84203
Nombre de pôles (total)
2
Courant nominal
3 A
Courbe de déclenchement
C
2 3 A C En stock 68.35€ HTVA par 1 pièce En stock
4161526 Réf. 4161526 Disjoncteur tripolaire 2A courbe B IC60H A9F83302
Nombre de pôles (total)
3
Courant nominal
2 A
Courbe de déclenchement
B
3 2 A B En stock 547.37€ HTVA par 1 pièce En stock
4282718 Réf. 4282718 Disjoncteur modulaire 2P 13A courbe C iC60H A9F84213
Nombre de pôles (total)
2
Courant nominal
13 A
Courbe de déclenchement
C
2 13 A C Sur commande 68.35€ HTVA par 1 pièce Sur commande

Disjoncteur modulaire 4P 63A courbe D pour protection des circuits triphasés avec neutre

Ce disjoncteur modulaire 4P 63A courbe D de la gamme Acti9 iC60H est conçu pour la protection des départs électriques nécessitant la coupure simultanée des quatre pôles. Avec ses 4 pôles protégés, il convient aux tableaux de distribution où la continuité de protection sur l’ensemble des conducteurs est recherchée. Son calibre 63 A répond aux besoins des circuits de puissance, tandis que la courbe D le destine aux charges présentant un courant d’appel élevé au démarrage.

Courbe D adaptée aux équipements à fort courant d’enclenchement

La courbe de déclenchement D est particulièrement indiquée pour des applications techniques comme certains moteurs, transformateurs, équipements électromécaniques ou charges à fort appel de courant. Elle limite les déclenchements intempestifs au démarrage tout en assurant la protection contre les surcharges et les courts-circuits. Ce positionnement en fait un choix pertinent pour les installations où un disjoncteur standard de courbe C pourrait se révéler trop sensible.

Pouvoir de coupure élevé pour une intégration sûre en tableau

Ce modèle offre un pouvoir de coupure de 10 kA selon EN 60898 à 230 V et à 400 V, ainsi qu’un pouvoir de coupure jusqu’à 15 kA selon IEC 60947-2 à 400 V et 30 kA à 230 V. Ces valeurs permettent son utilisation sur des circuits où le niveau de court-circuit présumé impose une protection modulaire performante. Sa classe de limitation énergétique 3 contribue également à réduire l’énergie laissée passer en cas de défaut, ce qui aide à préserver les équipements situés en aval.

Format modulaire 4 pas avec raccordement pratique

Avec une largeur de 4 modules, ce disjoncteur quadripolaire s’intègre facilement dans les coffrets et tableaux modulaires. Il accepte des conducteurs monofilares de 1 à 35 mm² et des conducteurs multifilaires de 1 à 25 mm², ce qui facilite son adaptation à différentes sections de câblage en distribution. Le produit est prévu pour montage sur rail DIN, avec une conception adaptée aux environnements de tableau nécessitant une implantation compacte et ordonnée.

Confort d’exploitation et maintenance facilitée

La gamme Acti9 iC60H intègre des fonctions utiles en exploitation, notamment un indicateur de défaut permettant d’identifier plus rapidement le circuit concerné après déclenchement, ainsi qu’un repérage visuel de l’ouverture effective des contacts pour les opérations de maintenance en aval. Ce type d’équipement est apprécié dans les armoires et tableaux où la rapidité de diagnostic et la lisibilité de l’état de l’appareil font gagner du temps lors des interventions.

Caractéristiques électriques et tenue d’isolement

Ce disjoncteur modulaire 4P 63A fonctionne en AC/DC, avec une tension de dimensionnement de 400 V, une tension d’isolement Ui de 500 V et une tenue aux chocs Uimp de 6 kV. Sa fréquence de fonctionnement est de 50 à 60 Hz. Il relève de la catégorie de surtension 4 et d’un degré de pollution 3, des données importantes pour le choix d’un appareillage destiné à la protection et à la distribution électrique dans des environnements techniques exigeants.

Conçu pour durer en conditions d’utilisation intensives

Ce modèle est prévu pour une température ambiante de fonctionnement de -35 à 70 °C, avec un indice de protection IP20 au niveau des bornes. Sa puissance dissipée de 5,6 W reste à prendre en compte pour le dimensionnement thermique du tableau. La gamme est également conçue pour supporter un nombre élevé de manœuvres électriques et mécaniques, ce qui la rend adaptée aux installations où la fréquence d’exploitation et les contraintes de service imposent un appareillage modulaire endurant.

Caractéristiques techniques

Pouvoir de coupure assigné Icn selon EN 60898 à 230V10 kA
Nombre de pôles (total)4
Courant nominal63 A
Courbe de déclenchementd
Conducteur neutre à connectionnon
Nombre de pôles protégés4
Largeur en unités de division4
Pouvoir de coupure assigné icn selon EN 60898 à 400 v10 kA
Tension de dimensionnement400 V
Profondeur totale44.5 mm
Type de tensionAC/DC
Tension d'isolement de mesure Ui500 V
Pouvoir de coupure assigné Icu selon IEC 60947-2 à 400V15 kA
Pouvoir de coupure assigné Icu selon IEC 60947-2 à 230V30 kA
Tension nominale de tenue aux chocs Uimp6 kV
Fréquence50...60 Hz
Dispositifs supplémentaires possiblesoui
Montage sous crépinon
Classe de limitation énergétique3
Catégorie de surtension4
Section du conducteur multifilaire pouvant être raccordée1...25 mm²
Classe de protection (IP)IP20
Degré de pollution3
Section du conducteur monofilaire raccordable1...35 mm²
Température ambiante durant le fonctionnement-35...70 °C
Antidéflagrantnon
Puissance dissipée5.6 W
Product Carbon Footprint (CO2)Déclaration du fournisseur
Poids avec emballage0,535 kg

Produits de la même série que le produit consulté

Ce disjoncteur 4P 63 A courbe D peut-il servir pour un moteur ou une charge à fort appel de courant ?

Oui, la courbe D est justement destinée aux circuits avec forts courants d’appel au démarrage, comme certains moteurs ou transformateurs. L’adéquation exacte dépend toutefois du circuit à protéger et du courant de démarrage réel.

Peut-on l’utiliser pour protéger un circuit triphasé avec neutre ?

Oui, un modèle 4 pôles est adapté aux circuits tétrapolaires, notamment en distribution triphasée. Le raccordement doit être fait selon le schéma du tableau et la configuration réelle du circuit.

Ce disjoncteur prend-il beaucoup de place dans un tableau électrique ?

Il occupe 4 modules de largeur sur rail DIN. Il faut donc prévoir cet encombrement dans le tableau avant l’installation.

Peut-on raccorder des conducteurs de forte section sur ce disjoncteur ?

Oui, la fiche technique indique une plage de raccordement allant jusqu’à 35 mm² en conducteur monofilaire et 25 mm² en multifilaire. Il faut respecter les sections admissibles et le couple de serrage prévu par le fabricant.

Ce disjoncteur peut-il être installé dans n’importe quel tableau modulaire ?

Il se monte sur rail DIN dans un tableau modulaire compatible, mais il faut vérifier la place disponible, l’architecture du tableau et la compatibilité des accessoires éventuels.

Faut-il prévoir des accessoires particuliers pour le compléter ?

La fiche indique que des dispositifs supplémentaires sont possibles. En pratique, cela dépend de l’équipement recherché, par exemple un contact auxiliaire ou un déclencheur, et de la compatibilité avec la gamme Acti9 iC60.

Vous ne trouvez pas votre réponse ?
Notre équipe est là pour vous aider.
Contacter le support

Avis clients

0 reviews
0
0
0
0
0

Il n’y a pas encore d’avis.

Soyez le premier à laisser votre avis sur “Disjoncteur modulaire 4P 63A courbe D A9F85463”
