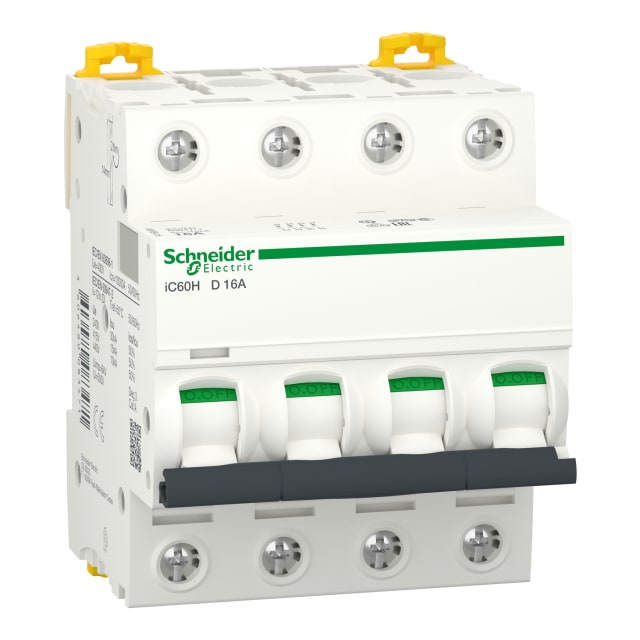

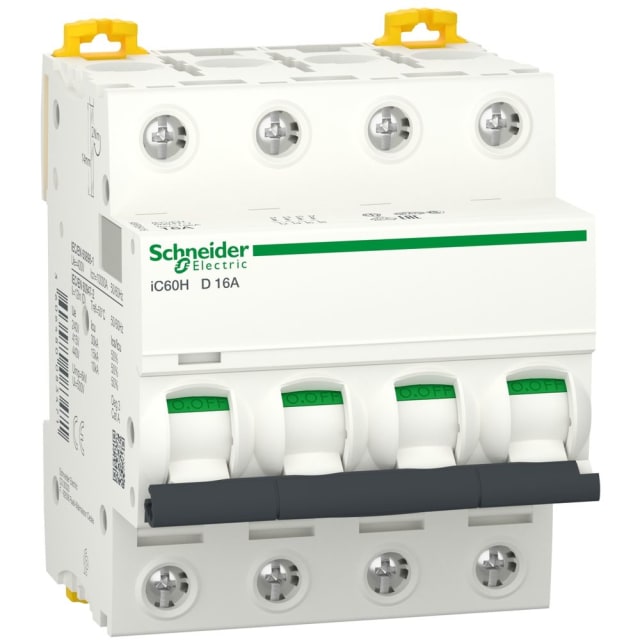

Disjoncteur tétrapolaire 16A courbe D A9F85416

Disjoncteur tétrapolaire 16A courbe D pour protections triphasées exigeantes

Ce disjoncteur tétrapolaire 16A courbe D de la gamme Acti9 iC60H est conçu pour la protection des circuits triphasés avec 4 pôles protégés. Sa courbe D le destine particulièrement aux départs qui présentent des appels de courant élevés à la mise sous tension, comme certains moteurs, transformateurs, équipements techniques ou charges inductives. En tableau électrique, il apporte une protection nette contre les surcharges et les courts-circuits tout en restant adapté aux installations nécessitant une sélectivité et un comportement de déclenchement cohérent sur des usages techniques.

Configuration 4P compacte et adaptée au montage sur rail DIN

Avec 4 pôles au total et 4 pôles protégés, ce modèle convient aux circuits tétrapolaires en 400 V. Son format modulaire de 4 unités de division facilite son intégration dans les coffrets et armoires lorsque l’espace disponible doit être optimisé. Le produit se clipse sur rail DIN, ce qui simplifie l’équipement d’un tableau neuf comme le remplacement d’un appareillage existant de même encombrement. Cette configuration est particulièrement intéressante pour les lignes triphasées nécessitant une coupure simultanée des conducteurs protégés.

Pouvoir de coupure élevé pour une protection renforcée en distribution

Ce disjoncteur modulaire affiche un pouvoir de coupure assigné de 10 kA selon EN 60898 à 230 V comme à 400 V. Il atteint également 15 kA selon IEC 60947-2 à 400 V et 30 kA à 230 V, ce qui le rend pertinent pour des environnements de distribution où le niveau de court-circuit présumé impose un appareil capable d’absorber des contraintes importantes. Sa classe de limitation énergétique 3 contribue à limiter l’énergie laissée passer en cas de défaut, un point utile pour mieux protéger les équipements situés en aval.

Courbe D 16A : un choix pertinent pour les charges à fort courant d’appel

Le calibre 16 A associé à une courbe de déclenchement D répond aux besoins des circuits qui ne peuvent pas être protégés efficacement par une courbe plus standard lorsque les pointes au démarrage sont marquées. Cela permet d’éviter les déclenchements intempestifs sur des équipements dont l’appel de courant est normal au lancement, tout en conservant la fonction de protection contre les défauts. Pour un installateur, c’est un choix technique précis lorsqu’il faut protéger un départ triphasé alimentant une charge dynamique ou inductive.

Bornes prévues pour un câblage pratique et une bonne compatibilité conducteur

Ce modèle accepte des conducteurs monofilaire de 1 à 25 mm² et multifilaire de 1 à 16 mm², ce qui couvre de nombreuses configurations de câblage en tableau. Cette plage de raccordement permet de l’utiliser aussi bien sur des départs de section modérée que sur des liaisons de distribution courantes dans l’appareillage modulaire. L’absence de neutre à connexion confirme qu’il s’agit ici d’un véritable 4 pôles protégés, pensé pour des montages où chaque pôle doit bénéficier de sa propre protection.

Sécurité d’exploitation et maintenance facilitée en tableau

La gamme Acti9 iC60H intègre des fonctionnalités appréciées sur le terrain pour le repérage et l’intervention. L’indication de défaut par VisiTrip aide à identifier rapidement le circuit concerné après déclenchement, ce qui fait gagner du temps lors des opérations de diagnostic. La signalisation VisiSafe, avec bande verte, confirme l’ouverture physique des contacts pour les interventions en aval. Ces éléments sont particulièrement utiles dans les tableaux où plusieurs départs cohabitent et où la lisibilité de l’état de l’appareil compte autant que la protection elle-même.

Caractéristiques électriques et environnementales adaptées aux usages techniques

Ce disjoncteur fonctionne en AC/DC, avec une tension de dimensionnement de 400 V, une tension d’isolement Ui de 500 V et une tenue aux chocs Uimp de 6 kV. Il est prévu pour une fréquence de 50 à 60 Hz, avec une catégorie de surtension IV et un degré de pollution 3, des caractéristiques cohérentes pour des applications de distribution électrique en environnement technique. Son indice de protection IP20 sur les bornes s’intègre à une installation en coffret ou tableau, et sa plage de fonctionnement de -35 à 70 °C permet son emploi dans des conditions d’exploitation étendues.

Un disjoncteur modulaire pensé pour les ensembles évolutifs

Ce disjoncteur 4P 16A de la série Acti9 iC60H peut recevoir des dispositifs supplémentaires, ce qui facilite la constitution d’ensembles modulaires plus complets selon l’évolution du tableau. Cette compatibilité est intéressante pour les professionnels qui souhaitent prévoir des extensions fonctionnelles sans remettre en cause l’architecture de protection existante. Pour une installation triphasée nécessitant un disjoncteur tétrapolaire courbe D compact, lisible et adapté aux contraintes de distribution, ce modèle constitue une solution technique claire et facile à intégrer.
