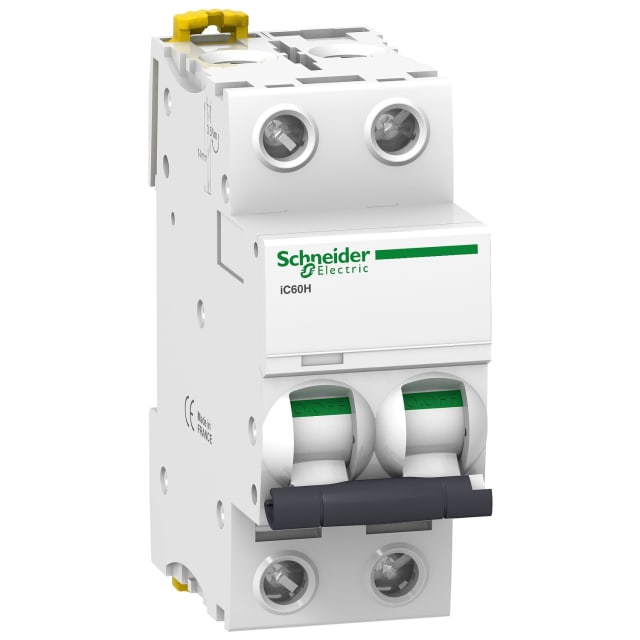

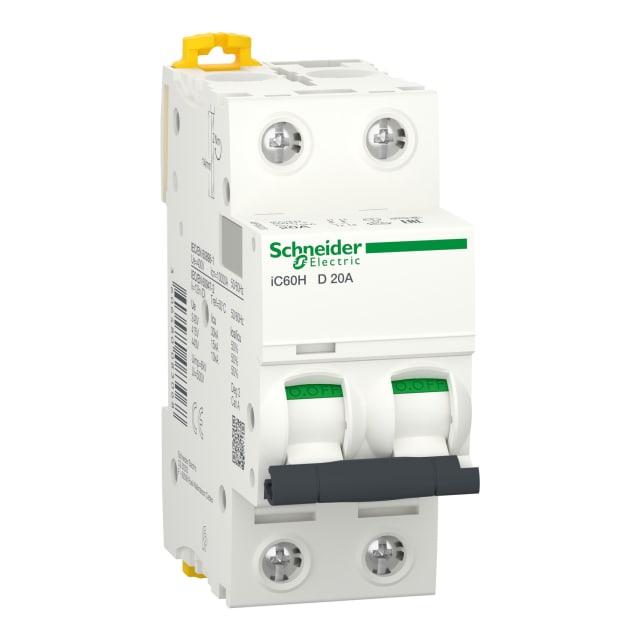

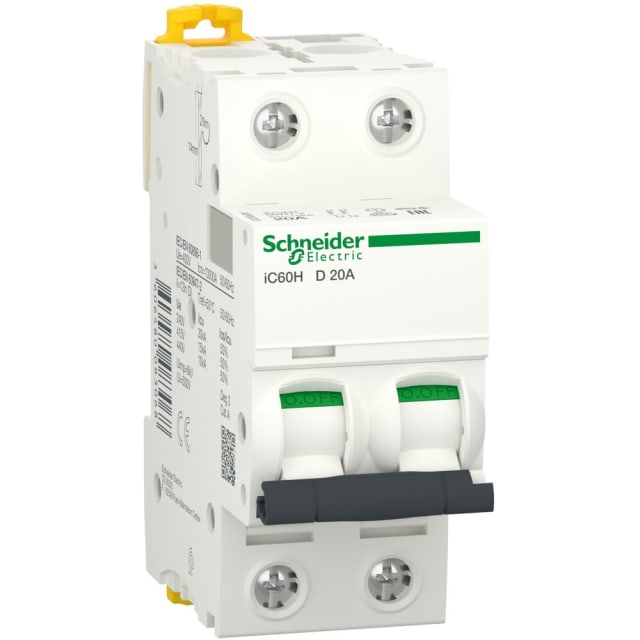

Disjoncteur modulaire 2P 20A courbe D A9F85220

Marque : Schneider Distribution Série : Acti9 iC60 EAN : 3606480083068 SKU : 4107782 Réf. fabricant : A9F85220

Disjoncteur modulaire Acti9 iC60 2P 20 A courbe D, pouvoir de coupure 10 kA, pour protection des circuits en installations électriques 230/400 V. Format 2 modules, montage sur rail DIN.

73.93€ HTVA

Par 1 pièce

2 en stock

2 en stock

Quantité Prix HTVA Remise
0-2 73.93€ 0%
3-5 72.45€ 2%
6-10 71.71€ 3%
11+ 70.97€ 4%
Référence Produit Nombre de pôles (total) Courant nominal Courbe de déclenchement Disponibilité Prix HTVA
4107782 Réf. 4107782 Disjoncteur modulaire 2P 20A courbe D A9F85220 Modèle sélectionné
Nombre de pôles (total)
2
Courant nominal
20 A
Courbe de déclenchement
d
2 20 A d En stock 73.93€ HTVA par 1 pièce En stock
4106895 Réf. 4106895 Disjoncteur modulaire 1P 1A courbe C 10kA A9F84101
Nombre de pôles (total)
1
Courant nominal
1 A
Courbe de déclenchement
C
1 1 A C En stock 32.24€ HTVA par 1 pièce En stock
4107629 Réf. 4107629 Disjoncteur modulaire 1P 2A courbe C iC60H A9F84102
Nombre de pôles (total)
1
Courant nominal
2 A
Courbe de déclenchement
C
1 2 A C Sur commande 32.24€ HTVA par 1 pièce Sur commande
4107631 Réf. 4107631 Disjoncteur modulaire 1P 4A courbe C iC60H A9F84104
Nombre de pôles (total)
1
Courant nominal
4 A
Courbe de déclenchement
C
1 4 A C En stock 31.00€ HTVA par 1 pièce En stock
4107633 Réf. 4107633 Disjoncteur modulaire 2P 1A courbe C A9F84201
Nombre de pôles (total)
2
Courant nominal
1 A
Courbe de déclenchement
C
2 1 A C En stock 68.32€ HTVA par 1 pièce En stock
4107634 Réf. 4107634 Disjoncteur modulaire 2P 2A courbe C A9F84202
Nombre de pôles (total)
2
Courant nominal
2 A
Courbe de déclenchement
C
2 2 A C En stock 68.35€ HTVA par 1 pièce En stock
4107635 Réf. 4107635 Disjoncteur modulaire 2P 4A courbe C A9F84204
Nombre de pôles (total)
2
Courant nominal
4 A
Courbe de déclenchement
C
2 4 A C En stock 65.73€ HTVA par 1 pièce En stock
4107638 Réf. 4107638 Disjoncteur tripolaire 2A courbe C iC60H A9F84302
Nombre de pôles (total)
3
Courant nominal
2 A
Courbe de déclenchement
C
3 2 A C Sur commande 97.73€ HTVA par 1 pièce Sur commande
4107640 Réf. 4107640 Disjoncteur triphasé 3 pôles 4A courbe C A9F84304
Nombre de pôles (total)
3
Courant nominal
4 A
Courbe de déclenchement
C
3 4 A C Sur commande 97.73€ HTVA par 1 pièce Sur commande
4107643 Réf. 4107643 Disjoncteur 4P 2A courbe C iC60H A9F84402
Nombre de pôles (total)
4
Courant nominal
2 A
Courbe de déclenchement
C
4 2 A C En stock 135.46€ HTVA par 1 pièce En stock
4107644 Réf. 4107644 Disjoncteur modulaire 4P 4A courbe C A9F84404
Nombre de pôles (total)
4
Courant nominal
4 A
Courbe de déclenchement
C
4 4 A C En stock 135.46€ HTVA par 1 pièce En stock
4107776 Réf. 4107776 Disjoncteur modulaire 2P 1A courbe D A9F85201
Nombre de pôles (total)
2
Courant nominal
1 A
Courbe de déclenchement
d
2 1 A d En stock 89.58€ HTVA par 1 pièce En stock
4107777 Réf. 4107777 Disjoncteur modulaire 2P 2A courbe D A9F85202
Nombre de pôles (total)
2
Courant nominal
2 A
Courbe de déclenchement
d
2 2 A d Sur commande 93.16€ HTVA par 1 pièce Sur commande
4107778 Réf. 4107778 Disjoncteur modulaire 2P 4A courbe D A9F85204
Nombre de pôles (total)
2
Courant nominal
4 A
Courbe de déclenchement
d
2 4 A d En stock 93.16€ HTVA par 1 pièce En stock
4107779 Réf. 4107779 Disjoncteur modulaire iC60H 2P 6A courbe D A9F85206
Nombre de pôles (total)
2
Courant nominal
6 A
Courbe de déclenchement
d
2 6 A d En stock 73.93€ HTVA par 1 pièce En stock
4107780 Réf. 4107780 Disjoncteur modulaire 2P 10A courbe D A9F85210
Nombre de pôles (total)
2
Courant nominal
10 A
Courbe de déclenchement
d
2 10 A d Sur commande 71.09€ HTVA par 1 pièce Sur commande
4107781 Réf. 4107781 Disjoncteur modulaire 2P 16A courbe D A9F85216
Nombre de pôles (total)
2
Courant nominal
16 A
Courbe de déclenchement
d
2 16 A d En stock 69.63€ HTVA par 1 pièce En stock
4107783 Réf. 4107783 Disjoncteur modulaire iC60H 2P 25A courbe D A9F85225
Nombre de pôles (total)
2
Courant nominal
25 A
Courbe de déclenchement
d
2 25 A d En stock 72.21€ HTVA par 1 pièce En stock
4107784 Réf. 4107784 Disjoncteur modulaire 2P 32A courbe D iC60H A9F85232
Nombre de pôles (total)
2
Courant nominal
32 A
Courbe de déclenchement
d
2 32 A d Sur commande 75.10€ HTVA par 1 pièce Sur commande
4107790 Réf. 4107790 Disjoncteur triphasé iC60H 3P 2A courbe D A9F85302
Nombre de pôles (total)
3
Courant nominal
2 A
Courbe de déclenchement
d
3 2 A d Sur commande 137.25€ HTVA par 1 pièce Sur commande
4107794 Réf. 4107794 Disjoncteur triphasé 16A courbe D 3P A9F85316
Nombre de pôles (total)
3
Courant nominal
16 A
Courbe de déclenchement
d
3 16 A d En stock 105.28€ HTVA par 1 pièce En stock
4107795 Réf. 4107795 Disjoncteur modulaire triphasé 20A courbe D A9F85320
Nombre de pôles (total)
3
Courant nominal
20 A
Courbe de déclenchement
d
3 20 A d En stock 105.28€ HTVA par 1 pièce En stock
4107796 Réf. 4107796 Disjoncteur modulaire tripolaire 25A courbe D A9F85325
Nombre de pôles (total)
3
Courant nominal
25 A
Courbe de déclenchement
d
3 25 A d En stock 109.49€ HTVA par 1 pièce En stock
4107797 Réf. 4107797 Disjoncteur tripolaire 32A courbe D iC60H A9F85332
Nombre de pôles (total)
3
Courant nominal
32 A
Courbe de déclenchement
d
3 32 A d En stock 105.28€ HTVA par 1 pièce En stock
4107798 Réf. 4107798 Disjoncteur triphasé 3P 40A courbe D A9F85340
Nombre de pôles (total)
3
Courant nominal
40 A
Courbe de déclenchement
d
3 40 A d Sur commande 137.25€ HTVA par 1 pièce Sur commande
4107799 Réf. 4107799 Disjoncteur modulaire iC60H 3P 50A courbe D A9F85350
Nombre de pôles (total)
3
Courant nominal
50 A
Courbe de déclenchement
d
3 50 A d En stock 172.85€ HTVA par 1 pièce En stock
4107800 Réf. 4107800 Disjoncteur modulaire tripolaire 63A courbe D A9F85363
Nombre de pôles (total)
3
Courant nominal
63 A
Courbe de déclenchement
d
3 63 A d En stock 185.97€ HTVA par 1 pièce En stock
4107805 Réf. 4107805 Disjoncteur tétrapolaire 16A courbe D A9F85416
Nombre de pôles (total)
4
Courant nominal
16 A
Courbe de déclenchement
d
4 16 A d En stock 142.56€ HTVA par 1 pièce En stock
4107806 Réf. 4107806 Disjoncteur modulaire 4 pôles 20A courbe D A9F85420
Nombre de pôles (total)
4
Courant nominal
20 A
Courbe de déclenchement
d
4 20 A d En stock 138.21€ HTVA par 1 pièce En stock
4107807 Réf. 4107807 Disjoncteur tétrapolaire 25A courbe D iC60H A9F85425
Nombre de pôles (total)
4
Courant nominal
25 A
Courbe de déclenchement
d
4 25 A d En stock 143.73€ HTVA par 1 pièce En stock
4107808 Réf. 4107808 Disjoncteur modulaire 4P 32A courbe D iC60H A9F85432
Nombre de pôles (total)
4
Courant nominal
32 A
Courbe de déclenchement
d
4 32 A d En stock 143.73€ HTVA par 1 pièce En stock
4107809 Réf. 4107809 Disjoncteur modulaire 4 pôles 40A courbe D A9F85440
Nombre de pôles (total)
4
Courant nominal
40 A
Courbe de déclenchement
d
4 40 A d En stock 174.38€ HTVA par 1 pièce En stock
4107810 Réf. 4107810 Disjoncteur modulaire 4P 50A courbe D A9F85450
Nombre de pôles (total)
4
Courant nominal
50 A
Courbe de déclenchement
d
4 50 A d Sur commande 228.97€ HTVA par 1 pièce Sur commande
4107811 Réf. 4107811 Disjoncteur modulaire 4P 63A courbe D A9F85463
Nombre de pôles (total)
4
Courant nominal
63 A
Courbe de déclenchement
d
4 63 A d En stock 255.67€ HTVA par 1 pièce En stock
4130825 Réf. 4130825 Disjoncteur modulaire 2P 3A courbe C iC60H A9F84203
Nombre de pôles (total)
2
Courant nominal
3 A
Courbe de déclenchement
C
2 3 A C En stock 68.35€ HTVA par 1 pièce En stock
4161526 Réf. 4161526 Disjoncteur tripolaire 2A courbe B IC60H A9F83302
Nombre de pôles (total)
3
Courant nominal
2 A
Courbe de déclenchement
B
3 2 A B En stock 547.37€ HTVA par 1 pièce En stock
4282718 Réf. 4282718 Disjoncteur modulaire 2P 13A courbe C iC60H A9F84213
Nombre de pôles (total)
2
Courant nominal
13 A
Courbe de déclenchement
C
2 13 A C Sur commande 68.35€ HTVA par 1 pièce Sur commande

Disjoncteur modulaire 2P 20A courbe D pour protection des circuits à fort courant d’appel

Ce disjoncteur modulaire 2P 20A courbe D de la gamme Acti9 iC60H est conçu pour assurer la protection des circuits contre les surcharges et les courts-circuits, avec un comportement de déclenchement adapté aux équipements présentant des appels de courant élevés au démarrage. Sa courbe D convient particulièrement aux usages techniques où la mise sous tension peut générer des pointes importantes, tout en conservant une protection nette et précise du circuit.

Configuration bipolaire avec 2 pôles protégés

Ce modèle intègre 2 pôles au total et 2 pôles protégés, ce qui permet une coupure simultanée des deux conducteurs protégés. Cette configuration bipolaire est recherchée dans de nombreuses architectures de tableaux électriques lorsque l’application impose une protection sur deux conducteurs actifs. Son calibre nominal de 20 A en fait un choix pertinent pour des départs dédiés nécessitant une protection renforcée et cohérente avec le dimensionnement de l’installation.

Pouvoir de coupure élevé pour tableaux et protections électriques exigeants

Avec un pouvoir de coupure assigné de 10 kA selon EN 60898 à 230 V comme à 400 V, ce disjoncteur modulaire répond aux besoins des installations où le niveau de court-circuit présumé impose un appareil capable d’interrompre un défaut important. Il affiche également un pouvoir de coupure Icu jusqu’à 30 kA à 230 V et 15 kA à 400 V selon IEC 60947-2, ce qui le rend particulièrement adapté aux environnements techniques et aux tableaux de distribution demandant une protection de haut niveau.

Format modulaire compact et intégration simple sur rail DIN

Sa largeur de 2 modules facilite son intégration dans les coffrets et tableaux lorsque l’espace disponible doit être optimisé. Le montage sur rail DIN permet une mise en place rapide dans les ensembles de distribution usuels. Ce format compact simplifie aussi le repérage et l’organisation des départs, notamment lors de la création ou de l’extension d’un tableau électrique avec appareillage modulaire homogène.

Raccordement pratique et compatibilite avec plusieurs sections de conducteurs

Ce disjoncteur accepte des conducteurs monofiliaires de 1 à 25 mm² ainsi que des conducteurs multifilaires de 1 à 16 mm². Cette plage de raccordement apporte de la souplesse au moment du câblage, aussi bien en rénovation qu’en installation neuve. L’appareil est ainsi plus simple à intégrer dans des configurations variées, avec des sections adaptées au circuit à protéger et aux contraintes du tableau.

Concu pour des conditions d’exploitation techniques et soutenues

Prévu pour une tension de dimensionnement de 400 V en AC/DC, avec une tension d’isolement Ui de 500 V et une tenue aux chocs Uimp de 6 kV, ce disjoncteur est dimensionné pour travailler dans des environnements électriques exigeants. Sa catégorie de surtension IV, son degré de pollution 3 et sa plage de fonctionnement de -35 à 70 °C en font un appareil adapté aux installations soumises à des conditions d’exploitation étendues, sans perdre en lisibilité ni en cohérence d’intégration dans le tableau.

Protection maitrisée et limitation de l’energie en cas de defaut

Sa classe de limitation énergétique 3 contribue à réduire l’énergie laissée passer en cas de défaut, ce qui aide à mieux maîtriser les effets d’un court-circuit sur les équipements en aval. Cette caractéristique est particulièrement appréciable dans les ensembles de protections et distribution électrique où la sélectivité, la tenue des composants et la maîtrise des contraintes sur les circuits participent à une conception plus propre du tableau.

Un choix pertinent pour les installations recherchant une courbe D en 20 A

Pour un besoin ciblé en disjoncteur modulaire 2P 20A courbe D, ce modèle Acti9 iC60H apporte une combinaison recherchée entre protection bipolaire, fort pouvoir de coupure, encombrement réduit et compatibilité avec les accessoires de la gamme. Il convient aux professionnels comme aux acheteurs avertis qui souhaitent intégrer dans leur tableau électrique un appareil clair à identifier, adapté aux circuits techniques et aux contraintes de protection plus spécifiques qu’une courbe standard.

Caractéristiques techniques

Pouvoir de coupure assigné Icn selon EN 60898 à 230V10 kA
Nombre de pôles (total)2
Courant nominal20 A
Courbe de déclenchementd
Conducteur neutre à connectionnon
Nombre de pôles protégés2
Largeur en unités de division2
Pouvoir de coupure assigné icn selon EN 60898 à 400 v10 kA
Tension de dimensionnement400 V
Profondeur totale44.5 mm
Type de tensionAC/DC
Tension d'isolement de mesure Ui500 V
Pouvoir de coupure assigné Icu selon IEC 60947-2 à 400V15 kA
Pouvoir de coupure assigné Icu selon IEC 60947-2 à 230V30 kA
Tension nominale de tenue aux chocs Uimp6 kV
Fréquence50...60 Hz
Dispositifs supplémentaires possiblesoui
Montage sous crépinon
Classe de limitation énergétique3
Catégorie de surtension4
Section du conducteur multifilaire pouvant être raccordée1...16 mm²
Classe de protection (IP)IP20
Degré de pollution3
Section du conducteur monofilaire raccordable1...25 mm²
Température ambiante durant le fonctionnement-35...70 °C
Antidéflagrantnon
Puissance dissipée2.4 W
Product Carbon Footprint (CO2)Déclaration du fournisseur
Poids avec emballage0,225 kg

Produits de la même série que le produit consulté

Ce disjoncteur peut-il être alimenté par le haut ou par le bas ?

Oui, sur la gamme Acti9 iC60, l’alimentation par les bornes du haut ou du bas est possible. Il faut néanmoins respecter le schéma de câblage et les consignes de pose du tableau.

Peut-on ajouter des accessoires sur ce disjoncteur modulaire ?

Oui, la gamme Acti9 iC60 prévoit l’ajout de dispositifs auxiliaires selon la configuration choisie. Il faut vérifier la compatibilité exacte avec la référence A9F85220 avant commande.

Ce disjoncteur peut-il être utilisé dans un tableau modulaire standard ?

Oui, c’est un appareil modulaire prévu pour montage sur rail DIN dans un tableau de distribution. Son encombrement est de 2 modules, ce qui facilite l’intégration dans un coffret modulaire adapté.

Faut-il prévoir une place particulière dans le tableau avant l’installation ?

Oui, il faut vérifier la place disponible en largeur et en profondeur dans le coffret, ainsi que l’accès au câblage et au serrage des conducteurs. Une marge de câblage propre est toujours recommandée.

Ce modèle convient-il pour remplacer un disjoncteur bipolaire Acti9 iC60 déjà en place ?

Oui, s’il s’agit d’un remplacement à l’identique dans la même gamme et avec une implantation compatible dans le tableau. Avant remplacement, il faut contrôler la référence exacte, le nombre de pôles, l’encombrement et le raccordement existant.

Peut-on raccorder directement ce disjoncteur avec des conducteurs souples ou rigides ?

Oui, la gamme accepte des conducteurs de section adaptée au bornier, en monobrin comme en multibrin, à condition d’utiliser une préparation de câble conforme et un serrage correct.

Vous ne trouvez pas votre réponse ?
Notre équipe est là pour vous aider.
Contacter le support

Avis clients

0 reviews
0
0
0
0
0

Il n’y a pas encore d’avis.

Soyez le premier à laisser votre avis sur “Disjoncteur modulaire 2P 20A courbe D A9F85220”
